Machine de fabrication de tubes en acier
Informations sur les matières premières
| 1 |
Application des matériaux |
D'acier laminé à chaud ou à froid, galvanisé |
| 2 |
Grade du matériau |
Acier à faible teneur en carbone, acier à faible teneur en alliagesδs≤345Mpa, δb≤610Mpa |
| 3 |
Identification des bandes d'acier |
Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
| 4 |
OD des bandes d'acier |
Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
| 5 |
Poids de la bobine |
4 000 kg |
Informations sur le produit fini:
| 1 |
Surdosage du tube |
50.8 mm à 130 mm |
| 2 |
Plage d'épaisseur des parois |
2.0 mm à 5.0 mm |
| 3 |
Longueur du tube |
4m à 12m |
| 4 |
Vitesse de la ligne |
60 m/min |
Vue d'ensemble du produit

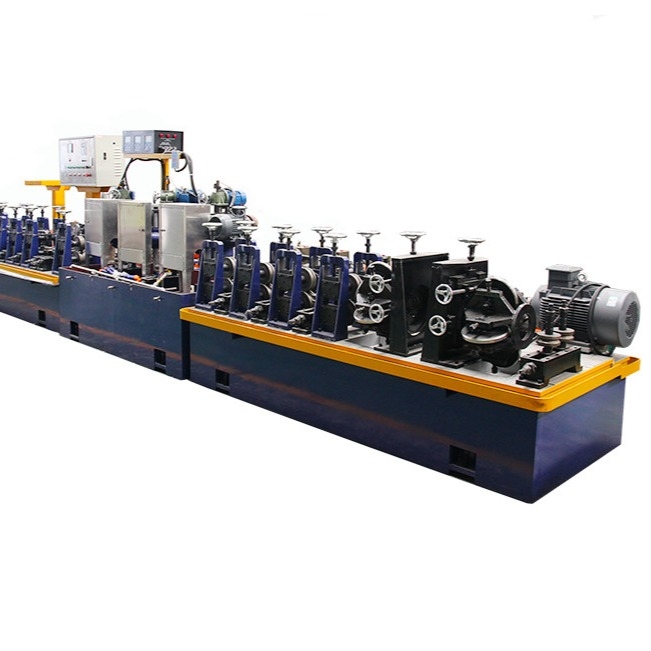

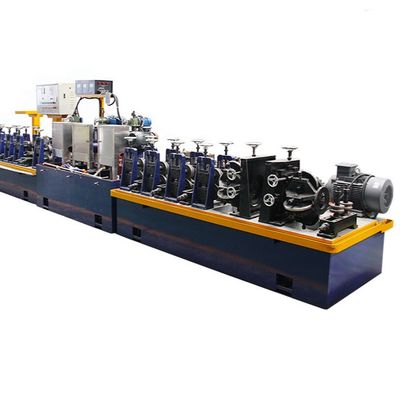

La machine 380V pour la ligne de production de l'acier laminé à chaud est conçue pour la production continue de tubes d'acier soudés à l'aide d'une bande d'acier laminée à chaud comme matière première.
La chaîne de production combine le formage de rouleaux à haut rendement, le soudage à haute fréquence, le dimensionnement de précision et la découpe automatique en une solution de fabrication complète.
Il convient aux fabricants qui produisent des tuyaux structurels, des tuyaux de construction, des tuyaux mécaniques, des tuyaux de meubles, des tuyaux agricoles,et produits industriels pour tuyaux en acier nécessitant une qualité stable et une production continue.
Problème
De nombreux fabricants utilisant de l'acier laminé à chaud éprouvent une production instable lors de l'augmentation de la production.
Les problèmes typiques incluent une mauvaise alimentation des bandes, des dimensions incohérentes des tubes, des coutures de soudure instables, des éboulements excessifs, des longueurs de coupe inexactes et des interruptions de production fréquentes lors des changements de bobine.
Ces problèmes augmentent le gaspillage de matériaux, réduisent l'efficacité de la production et affectent la qualité de la fabrication en aval.
Une réponse claire
Une chaîne de production fiable de tubes d'acier devrait fournir une alimentation stable des bandes, un formage précis des rouleaux, un soudage efficace à haute fréquence, une dimensionnement précis,et coupe continue tout en maintenant une qualité de tube constante.
Le choix de la bonne chaîne de production améliore la productivité, réduit les déchets, réduit les coûts d'exploitation et assure une qualité stable des produits tout au long des longs cycles de production.
Cause de décès
L'acier laminé à chaud a une résistance à la formation plus élevée que la bande mince laminée à froid.
Si les supports de formage manquent de rigidité suffisante, la bande peut se déformer de manière inégale avant le soudage, ce qui entraîne une mauvaise qualité de la couture de soudage et des dimensions de tube instables.
Une mauvaise sélection de la puissance de soudage peut entraîner une fusion incomplète ou un apport de chaleur excessif, affectant la résistance de la soudure et la finition de la surface.
La capacité insuffisante de l'accumulateur entraîne souvent des arrêts de production fréquents lors du remplacement de la bobine, ce qui réduit l'efficacité réelle de la production.
Des systèmes de dimensionnement faibles peuvent également entraîner une mauvaise droiture et une incohérence dimensionnelle, en particulier lors d'une production continue à grande vitesse.
Solution
La ligne de production de l'usine de tubes d'acier fournit une solution de fabrication complète allant du chargement des bobines d'acier à l'emballage des tubes finis.
La ligne de production comprend généralement:
- Décoiler hydraulique
- Nivelation des bandes
- Soudeurs à cisailles et à extrémités
- Accumulateur horizontal
- Moulin à rouleaux
- Soudeuse à haute fréquence
- Élimination des perles de soudage
- Section de refroidissement
- Moulin de taille de précision
- Scie volante ou scie à froid
- Tableau d' épuisement
- Système d'emballage automatique (facultatif)
La section de formage à charge lourde assure un guidage stable de la bande tout au long de la production.
Le système de soudage à haute fréquence produit des coutures de soudage longitudinales continues et fiables tout en maintenant une efficacité de production élevée.
La taille de précision contrôle le diamètre extérieur, les dimensions de la section et la droiture avant la coupe.
La découpe automatique améliore la productivité tout en maintenant une longueur de tube finie constante.
Zhongyue Metallurgy Equipment Technology peut personnaliser la ligne de production complète en fonction des spécifications du tube, de la capacité de production annuelle, des exigences d'automatisation et de la disposition de l'usine.
Les spécifications
| Nom de l'article |
Spécification de référence |
| Nom du produit |
Machine de ligne de production de moulin à tubes en acier |
| Énergie |
380V / 50Hz / 3 phases (disponible sur mesure) |
| Matière première |
Bandes en acier laminé à chaud, bandes en acier au carbone |
| Forme du tube |
Ronde, carrée, rectangulaire |
| Épaisseur de paroi |
Personnalisé |
| Vitesse de production |
En fonction de la taille du tube (conception à grande vitesse) |
| Méthode de soudage |
Soudage à haute fréquence |
| Méthode de formage |
Formage de rouleaux |
| Méthode de coupe |
Scie volante / Scie froide |
| Automatisation |
Semi-automatique ou entièrement automatique |
| Équipement facultatif |
Test de courant de tourbillon, regroupement automatique, système de marquage |
Application du projet
Cette chaîne de production est adaptée à la fabrication de tubes en acier utilisés dans plusieurs industries.
Industrie de la construction
Production de tuyaux structurels, d'échafaudages, de garde-corps, de cadres en acier et de structures de soutien.
Une précision dimensionnelle stable améliore l'efficacité de l'installation et la fiabilité de la structure.
Fabrication mécanique
Convient pour les cadres de machines, les convoyeurs, les supports d'équipements industriels, les racks d'entrepôt et les composants en acier fabriqués.
Une qualité de soudage constante réduit les coûts d'usinage et de soudage en aval.
Industrie du meuble
Idéal pour la production de tubes de chaise, de cadres de table, de systèmes d'étagères et de composants de meubles commerciaux.
Les surfaces de tubes lisses et la précision de la découpe améliorent l'apparence du produit et la qualité de l'assemblage.
Équipement agricole
Convient pour les structures de serres, les systèmes d'irrigation, les clôtures pour le bétail et les cadres de support agricole.
La production continue contribue à réduire les coûts de fabrication tout en maintenant une qualité stable.
Production de tuyaux industriels
Applicable aux tubes en acier industriels généraux utilisés dans la fabrication mécanique, les infrastructures, les équipements de transport et les projets d'ingénierie.
Comment fonctionne- t- il?
La production commence par le chargement de bobines d'acier laminées à chaud sur le découler hydraulique.
La bande passe par la section de nivellement avant d'entrer dans la soudure de cisaillement et de fin, ce qui permet une production continue entre les bobines.
L'accumulateur stocke suffisamment de matériau de bande pendant le remplacement de la bobine pour maintenir le fonctionnement continu du moulin de formage.
Le rouleau de formage transforme progressivement la bande plate en forme tubulaire.
Le système de soudage à haute fréquence relie les deux bords de bande en une soudure longitudinale continue.
Après le retrait des perles de soudure, le tube entre dans le refroidissement et le dimensionnement de précision pour atteindre des dimensions et une droiture précises.
Enfin, la scie volante ou la scie à froid coupe le tube en longueurs programmées avant de transférer les produits à la table d'épuisement pour inspection et emballage.
Comment choisir
1Confirmez la matière première.
Déterminer si la production utilisera de l'acier laminé à chaud, de l'acier laminé à froid, de l'acier galvanisé ou d'autres matières.
La sélection des matériaux affecte la force de formage, les paramètres de soudage et la vitesse de production.
2. Déterminer la plage de taille du tube
Le diamètre extérieur, la taille de la section et l'épaisseur de la paroi déterminent le modèle et la configuration du moteur appropriés.
L'expansion future du produit devrait également être envisagée lors de la sélection de la machine.
3. Sélectionnez la vitesse de production appropriée
Une vitesse plus élevée n'augmente la productivité que si la stabilité de formation, la capacité de soudage et la précision de coupe restent constantes.
Choisissez une machine qui équilibre la vitesse avec la qualité du produit.
4. Capacité de soudage par correspondance
La puissance de soudage à haute fréquence doit correspondre à l'épaisseur du matériau et à la vitesse de production.
Une bonne correspondance assure des coutures de soudure stables et minimise les défauts de production.
5. Choisissez l' équipement de coupe
La scie volante est recommandée pour une production continue à grande vitesse.
La scie à froid offre des surfaces de coupe plus lisses et une précision dimensionnelle plus élevée pour des applications de précision.
6. Automatisation du plan
Le contrôle automatique, l'inspection en ligne, le marquage automatique et le regroupement automatique améliorent l'efficacité de la production tout en réduisant les besoins en main-d'œuvre.
7Considérez une expansion future
Choisissez des équipements qui prennent en charge les futures améliorations de la taille des tubes, de l'épaisseur des parois, de la capacité de production et de l'automatisation sans remplacer toute la chaîne de production.
Questions fréquentes
1Cette ligne de production peut-elle traiter l'acier laminé à chaud?
- Je suis désolé.
La machine est spécialement conçue pour les bandes d'acier laminées à chaud tout en restant adaptable à d'autres matériaux en acier au carbone après une configuration appropriée.
2380V est la seule tension disponible?
Je ne veux pas.
La ligne de production peut être personnalisée pour différentes normes de tension selon les exigences du client et les spécifications électriques locales.
3La machine peut-elle produire des tubes carrés et rectangulaires?
- Je suis désolé.
Selon la configuration de l'usine, la ligne de production peut fabriquer des tuyaux ronds, des tubes carrés, des tubes rectangulaires et d'autres sections structurelles personnalisées.
4Quelles informations sont requises avant de faire un devis?
Les clients doivent fournir les dimensions des tubes, la plage d'épaisseur des parois, les spécifications des matières premières, la capacité de production annuelle, la disposition de l'usine, la vitesse de production préférée et les exigences d'automatisation.
5La ligne de production peut-elle être personnalisée?
- Je suis désolé.
La ligne complète peut être personnalisée en fonction de la capacité de production, des spécifications du produit, de la disposition de l'atelier, du niveau d'automatisation, des équipements d'inspection et des exigences en aval en matière d'emballage.
