ZY-219 tuyau de ligne API, tuyau de boîtier, ASTM A 53 machine de fraisage de tuyaux en acier

Matériau applicable

(1) bandes d'acier laminées à froid

(2)Matériau: acier à faible teneur en carbone, acier à faible teneur en alliageδs≤345Mpa,δb≤610Mpa

(3)L'épaisseur de la bande d'acier: 2,0 à 8,0 mm

(4)La largeur de la bande d'acier: 280 à 690 m

(5)Id. de bobine en acier: Φ450-Φ610 mm

(6)O.D. de bobine d'acier: Φ800-Φ2100 mm

(7)Poids maximal de la bobine: 12000 kg

Plage de dimensions du tuyau d'acier de transformation

(1) O.D.: Φ88,9-Φ219 mm

(2)Épaisseur de paroi: 2,0 mm à 8,0 mm

(3) Longueur: 4 à 12 m

Vue d'ensemble du produit

L'équipement ASTM A53 ERW Steel Pipe Mill Equipment 120M/Min est conçu pour la production continue de tuyaux en acier soudés à haute fréquence utilisés dans le transport de fluides, les structures mécaniques, la construction,systèmes de protection contre les incendies, et des tuyaux industriels généraux.

Cette ligne de production convient à l'acier au carbone, à l'acier noir, à l'acier galvanisé à chaud, à l'acier laminé à froid et à la bande d'acier laminée à chaud.Il est particulièrement approprié pour les fabricants qui ont besoin de formage de tuyaux stables, une qualité fiable des coutures de soudure et une production à grande vitesse pour les marchés de tuyaux liés à l'ASTM A53.

Pour des raisons de précision professionnelle, l'ASTM A53 est principalement utilisé pour les tuyaux en acier galvanisé noir et trempé à chaud, et non pour les tuyaux en acier inoxydable typiques.la configuration de la machine et la norme applicable doivent être vérifiées séparément, comme l'ASTM A312 pour les tuyaux d'acier inoxydable austénitique.

Problème

De nombreux fabricants de tuyaux souhaitent entrer sur les marchés liés à l'ASTM, mais sont confrontés à une qualité instable des tuyaux lors de la production à grande vitesse.

Les problèmes courants incluent une faible résistance de la couture de soudure, un diamètre extérieur instable, des éboulements excessifs, une longueur de coupe inexacte, une faible vitesse de production et un taux de ferraille élevé lors du changement de bobine ou du changement de taille.

Lorsque la vitesse de production atteint 120 M/min, de petits problèmes dans l'alimentation des bandes, l'angle de formage, la chaleur de soudage, la pression de pressage, le refroidissement et le dimensionnement peuvent rapidement devenir de grands risques de qualité.

Une réponse claire

Une usine de tuyauterie ASTM A53 qualifiée ne doit pas seulement produire des tuyaux ronds à grande vitesse.et la compatibilité des inspections tout au long du processus de production.

Cause de décès

La production de tuyaux liés à l'ASTM A53 nécessite une formation stable du matériau et une qualité de soudure longitudinale fiable.

Si les rouleaux de formage ne sont pas conçus correctement, les bords des bandes peuvent ne pas se rencontrer uniformément avant le soudage..

Le soudage à haute fréquence nécessite également un contrôle précis de la puissance de soudage, de la vitesse, de l'angle en V, de la force de compression et de l'état de refroidissement.le tuyau peut passer l'inspection visuelle mais échouer à la pression, le pliage, le filetage, le rainurage ou l'installation en aval.

Pour une production à grande vitesse, la manipulation de bobines est également essentielle.Cela augmente les déchets de redémarrage et réduit l'efficacité réelle de la production.

Un autre problème courant est la sélection de l'équipement uniquement en fonction de la vitesse maximale.et le système de coupe sont correctement assortis.

Solution

Cet équipement de broyeur de tuyaux en acier ASTM A53 ERW fournit une solution complète de production de tuyaux soudés, de la bobine d'acier au tuyau fini.

La ligne complète comprend normalement un découler, un soudeur à cisaillement et à extrémité, un accumulateur de bande, un moulin de formage, un système de soudage à haute fréquence, une unité de décapage des perles de soudage, une section de refroidissement, un moulin de dimensionnement,unité de redressement, une scie volante ou une scie à froid, une table de traitement et un équipement d'inspection optionnel.

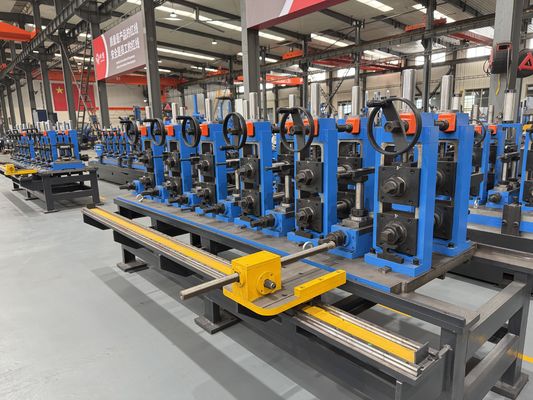

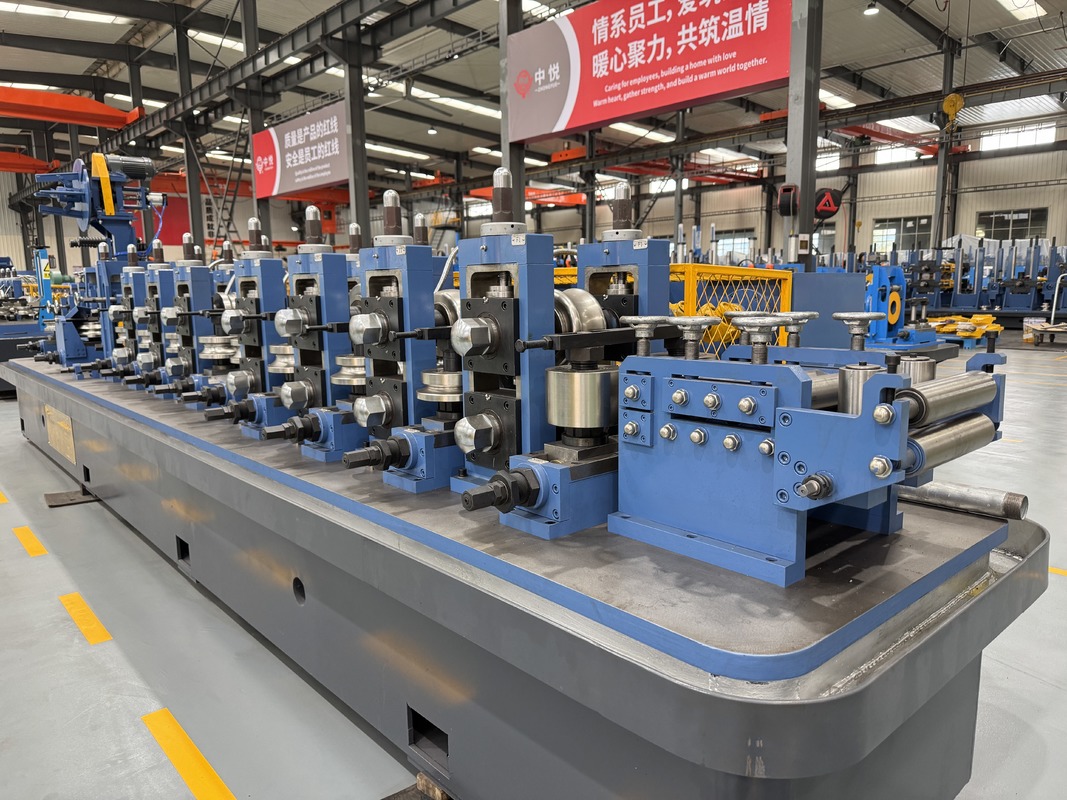

La section de formage plie progressivement la bande d'acier en une forme de tuyau rond à travers plusieurs supports de roulement.Un processus de formage stable garantit que les deux bords de bande entrent dans le point de soudage avec un alignement correct.

L'unité de soudage à haute fréquence chauffe les bords des bandes et complète le soudage longitudinal des coutures à travers des rouleaux de pressage.Ce procédé est largement utilisé pour la production de tubes en acier ERW car il favorise une production continue, une efficacité élevée et une qualité de soudage stable.

La section de dimensionnement contrôle le diamètre extérieur final, la rondeur et la droiture du tuyau fini.Cette section est importante parce que la cohérence dimensionnelle affecte le filetage, les rainures, l'accouplement, l'installation et les performances sous pression.

Pour les clients qui visent des marchés de plus haute qualité, la ligne de production peut être équipée de tests en ligne de courant de tourbillon, de tests ultrasoniques, de tests hydrostatiques, de facettes d'extrémité, de marquage automatique, de regroupementet systèmes d'emballage.

Zhongyue Metallurgy Equipment Technology peut concevoir l'usine de tuyauterie en fonction de la taille du tuyau du client, de l'épaisseur de la paroi, de la qualité de l'acier, de la production annuelle, de la disposition de l'atelier, de l'alimentation,et les exigences du marché cible.

Les spécifications

Les paramètres suivants sont des spécifications de référence pour l'équipement de broyeur de tuyaux en acier ASTM A53 ERW. La configuration finale doit être confirmée en fonction de la taille du tuyau, de l'épaisseur de la paroi, de la qualité de l'acier,norme de production, et la sortie requise.

Application du projet

Cet équipement de fonderie de tuyaux convient aux usines qui produisent des tuyaux en acier soudés pour le transport de fluides, les structures mécaniques et l'usage industriel général.

L'eau, le gaz, la vapeur et les lignes aériennes

Les tuyaux liés à l'ASTM A53 sont largement utilisés dans les applications ordinaires de transfert de fluides telles que les conduites d'eau, de gaz, de vapeur et d'air.

Pour ces applications, la stabilité de la couture de soudure, la rondeur du tuyau et le contrôle dimensionnel sont essentiels pour une connexion sûre et une installation fiable.

Services de protection contre les incendies et de construction

Les tuyaux en acier ERW sont couramment utilisés dans les systèmes de protection contre l'incendie, les tuyaux de pulvérisation, les tuyaux de construction et les projets d'installations publiques.

Ces marchés nécessitent souvent un diamètre de tuyau stable, des extrémités de coupe propres et une compatibilité avec le filetage ou la rainure.

Applications mécaniques et structurelles

L'usine de tuyauterie peut également produire des tuyaux en acier pour des cadres mécaniques, des supports d'équipement, des garde-corps, des pièces d'échafaudage et des utilisations structurelles générales.

Pour ces applications, la droiture et la consistance des coutures de soudure aident à améliorer l'efficacité de la fabrication en aval.

Production de tubes galvanisés

Lorsqu'elle est combinée avec une matière première appropriée et un traitement en aval, la ligne peut prendre en charge la production de tuyaux galvanisés pour des applications résistantes à la corrosion.

Les tuyaux en acier galvanisé sont largement utilisés dans la construction, les installations agricoles, les clôtures et les tuyaux extérieurs.

Comment fonctionne- t- il?

Le procédé de production commence par le chargement de la bobine d'acier.

Le soudeur à cisaillement et à extrémité relie la queue d'une bobine à la tête de la bobine suivante, ce qui réduit les temps d'arrêt et permet une production plus continue.

L'accumulateur stocke le matériau de bande afin que la section de formage et de soudage puisse continuer à fonctionner pendant le changement de bobine.

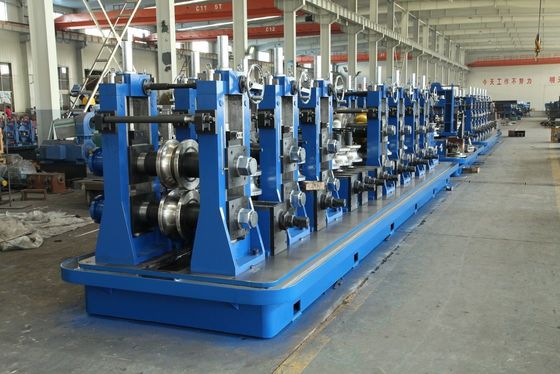

Le moulin de formage façonne progressivement la bande plane en un tuyau rond.

Le système de soudage à haute fréquence chauffe rapidement les bords des bandes. Les rouleaux de pressage pressent les bords chauffés pour former une soudure longitudinale solide.

Après le soudage, la perle extérieure est retirée et le tuyau passe par des sections de refroidissement et de dimensionnement.

Enfin, le tuyau est coupé en longueurs fixes par une scie volante ou une scie à froid.

Comment choisir

1Confirmez la vraie norme de tuyauterie

Avant de choisir la machine, confirmez si le produit final est un tuyau en acier au carbone ASTM A53, un tuyau en acier galvanisé ou un tuyau en acier inoxydable.

Si le produit cible est un tuyau en acier inoxydable, la norme ASTM A53 peut ne pas être la norme correcte. Le client doit confirmer si ASTM A312 ou une autre norme en acier inoxydable est requise.

2Confirmez le diamètre du tuyau et l'épaisseur de la paroi.

Le diamètre du tuyau et l'épaisseur de la paroi déterminent le modèle du moulin, formant la résistance du support, la puissance du moteur, la puissance de soudage, le système de coupe et la vitesse de production.

Une machine conçue pour les petits tuyaux à paroi mince ne peut pas être utilisée directement pour la production de tuyaux à paroi épaisse plus grands.

3. Comparez la vitesse avec la gamme de produits

La vitesse de 120 M/min est réalisable dans des conditions appropriées, généralement pour des tuyaux de plus petit diamètre et plus minces.

Pour les tuyaux de plus grand diamètre ou de paroi plus épaisse, la vitesse de production pratique peut être inférieure car la force de formage, l'entrée de chaleur de soudage, le temps de refroidissement et la stabilité de coupe doivent être contrôlés.

4. Sélectionnez la bonne puissance de soudage

La puissance de soudage à haute fréquence doit correspondre à la taille du tuyau, à l'épaisseur de la paroi, à la qualité du matériau et à la vitesse de la ligne.

Une puissance de soudage insuffisante peut entraîner une faible adhérence de la soudure. Une puissance de soudage excessive peut entraîner une surchauffe, de grosses taches et une qualité de couture instable.

5. Choisissez le bon système de coupe

La scie volante est adaptée à la production continue à grande vitesse et à la coupe générale de tuyaux.

La scie à froid est recommandée lorsque le client a besoin d'une meilleure surface de coupe, d'une moindre déformation, d'une précision de coupe plus élevée et d'une meilleure performance de filetage ou de rainures en aval.

6. Plan d'inspection et d'équipement d'essai

Si le tuyau est utilisé pour des applications liées à la pression ou à l'exportation, des systèmes d'inspection optionnels devraient être envisagés.

Les options courantes comprennent les tests de courant de tourbillon, les tests à ultrasons, les tests hydrostatiques, l'inspection de la fin, le marquage et le regroupement automatique.

Questions fréquentes

1. Est-ce que l'ASTM A53 est une norme de tuyauterie en acier inoxydable?

N° ASTM A53 est principalement utilisé pour les tubes en acier galvanisé noir ou chaud sans soudure et soudés.

Si le client souhaite produire un tuyau en acier inoxydable, la norme applicable doit être confirmée séparément, par exemple ASTM A312 pour le tuyau en acier inoxydable austénitique.

2Cette machine peut-elle produire des tuyaux soudés ASTM A53?

Oui, la machine peut être configurée pour la production de tubes soudés à l'ERW en ASTM A53.

La conformité finale dépend de la matière première, de la taille du tuyau, de l'épaisseur de la paroi, de la qualité du soudage, de la tolérance dimensionnelle, du processus d'inspection et des exigences d'essai.

3La ligne peut-elle vraiment atteindre 120M/Min?

Oui, 120 M/min peut être atteint dans des conditions de taille de tuyau, d'épaisseur de paroi, de qualité d'acier et de coupe appropriées.

Pour les tuyaux de plus grand diamètre ou de paroi plus épaisse, la vitesse pratique doit être ajustée pour assurer la qualité de la soudure et la stabilité dimensionnelle.

4Quelles informations sont nécessaires avant de faire un devis?

Les principales informations comprennent la plage de diamètre des tuyaux, la plage d'épaisseur des parois, la qualité de l'acier, la norme des tuyaux, la vitesse de production, la capacité annuelle, l'alimentation électrique, la disposition de l'atelier, la longueur de coupe,et exigences en matière d'inspection.

Des dessins de tuyaux finis ou des normes du marché cible aideront à rendre le devis plus précis.

5La machine peut-elle être personnalisée?

La machine peut être personnalisée en fonction de la taille du tuyau, du matériau, de l'épaisseur de la paroi, de la vitesse de la ligne, de la puissance de soudage, du niveau d'automatisation, de la méthode de coupe, de l'équipement d'inspection et de la disposition de l'atelier.

Zhongyue Metallurgy Equipment Technology peut fournir la configuration technique, la conception de l'aménagement, la planification de la ligne de production, les conseils d'installation et le soutien après-vente pour les projets d'usine de tuyauterie à l'exportation.
