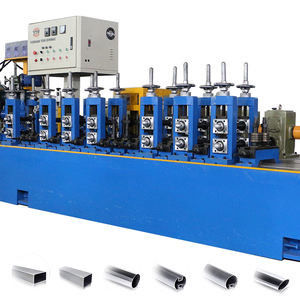

21 ′′219mm Automatique ERW ASTM Tube Mill Machine pour la production de tuyaux en acier.

Présentation du produit

La machine automatique de fabrication de tubes ERW ASTM est conçue pour les fabricants produisant des tubes en acier soudés par résistance électrique (ERW) qui doivent répondre aux spécifications ASTM pour les applications de construction, d'infrastructure, mécaniques, de transport de fluides et industrielles.

Contrairement aux usines de tubes de base axées uniquement sur la vitesse de production, une usine de tubes ERW orientée ASTM doit atteindre une précision dimensionnelle, une intégrité des soudures, une qualité de surface et une conformité aux inspections constantes.

Pour de nombreux fabricants, le défi ne consiste pas simplement à produire des tubes en acier. Le défi consiste à produire des tuyaux capables de satisfaire systématiquement aux spécifications des clients, de satisfaire aux exigences d’inspection et d’être compétitifs sur les marchés nationaux et d’exportation.

Cette ligne de production combine le formage automatisé, le soudage haute fréquence, le dimensionnement de précision, les options d'inspection en ligne et les systèmes de contrôle intelligents pour améliorer l'efficacité de la production tout en prenant en charge une fabrication conforme à la norme ASTM.

Problème : quels problèmes les fabricants de tuyaux en acier tentent-ils de résoudre ?

De nombreuses usines de tubes en acier souhaitent approvisionner les entreprises de construction, les projets d'infrastructure, les distributeurs et les acheteurs internationaux.

Cependant, les clients exigent de plus en plus le respect de normes telles que ASTM A53, ASTM A500, ASTM A252 ou de spécifications locales équivalentes.

Les défis courants en matière de fabrication comprennent :

• Dimensions des tuyaux incohérentes
• Défauts de soudure
• Mauvaise rectitude
• Imperfections superficielles
• Taux de rebut élevés
• Dépendance excessive au travail
• Défaillance lors d'essais hydrostatiques ou non destructifs

Même lorsque la production semble élevée, la variation de la qualité peut empêcher un fabricant d’accéder à des marchés à plus forte valeur ajoutée.

Le véritable défi consiste à produire des tuyaux ERW fiables à l’échelle commerciale tout en maintenant une qualité constante.

Cause

De nombreux problèmes de production proviennent d’une inadéquation entre les capacités de la machine et les exigences du produit.

Processus de formage inexact

Une mauvaise conception des passes de laminage peut créer des variations dimensionnelles, une inadéquation des bords et des conditions de formage instables.

Ces problèmes affectent directement la qualité du soudage et la précision des tuyaux finis.

Paramètres de soudage instables

Le soudage ERW nécessite un contrôle précis de la fréquence, de l’apport de chaleur, de la pression de compression et de l’alignement des bandes.

Des écarts mineurs peuvent créer des défauts de soudure internes difficiles à détecter visuellement.

Contrôle qualité insuffisant

Sans systèmes de test et de surveillance appropriés, les fabricants peuvent découvrir des défauts seulement une fois la production terminée.

Cela augmente les rebuts, les plaintes des clients et les coûts de production.

Automatisation limitée

Le réglage et la manipulation manuels augmentent la dépendance de l'opérateur.

Les variations entre les équipes entraînent souvent une qualité de produit incohérente et une efficacité de production réduite.

Ces défis expliquent pourquoi de nombreuses usines ont du mal à atteindre une qualité constante au niveau ASTM, même lorsque la capacité de production semble adéquate.

Solution

Zhongyue Metallurgy Equipment Technology fournit des solutions automatiques de laminoirs ERW spécialement conçues pour les fabricants ciblant la production de tubes en acier conformes à la norme ASTM.

Le système intègre des équipements de formage, de soudage, de dimensionnement, de découpe, d'automatisation et d'inspection en option dans un processus de production coordonné.

Technologie de formage de précision

La section de formage utilise une conception de passage de rouleau conçue pour maintenir une progression stable de la bande et un alignement précis des bords.

Cela crée une base cohérente pour un soudage de haute qualité.

Soudage de restes explosifs de guerre à haute fréquence

Les systèmes avancés de soudage à haute fréquence assurent une concentration thermique contrôlée et une fusion efficace des bords.

Un soudage stable améliore la qualité des coutures tout en favorisant une production continue.

Contrôle de production automatisé

L'automatisation basée sur PLC réduit l'intervention de l'opérateur et améliore la répétabilité.

Les paramètres de production peuvent être surveillés et ajustés en temps réel.

Assurance qualité intégrée

Les tests hydrostatiques en option, l'inspection par ultrasons, les tests par courants de Foucault, les mesures dimensionnelles et les systèmes de marquage prennent en charge la vérification de la qualité selon les exigences du client.

Efficacité et conformité de la production

L’objectif n’est pas seulement d’augmenter la production.

L’objectif est de produire des tubes en acier qui répondent systématiquement aux spécifications du projet et aux attentes en matière de qualité.

Caractéristiques

La configuration finale de la machine doit être déterminée en fonction des dimensions des tubes, de la qualité de l'acier, des exigences d'inspection, des objectifs de production annuels et des normes applicables.

Application

Tuyaux en acier de construction

Les tuyaux ERW sont largement utilisés dans la construction structurelle, les charpentes de bâtiments, les systèmes d'échafaudage et les structures de support.

La cohérence dimensionnelle et la fiabilité des soudures sont essentielles pour ces applications.

Projets d'infrastructures

Les projets d'infrastructure nécessitent des canalisations qui répondent aux normes d'ingénierie et aux exigences d'inspection spécifiées.

Une qualité constante réduit les risques du projet et améliore la fiabilité à long terme.

Tubes mécaniques et industriels

De nombreux fabricants de machines utilisent des tuyaux en acier ERW pour les cadres d'équipement, les supports industriels et les applications de fabrication.

Les dimensions stables améliorent la précision de l'assemblage et l'efficacité de la production.

Transport d'eau et de fluides

Certains tuyaux ERW sont utilisés pour le transport de fluides à basse pression et les systèmes utilitaires.

Une qualité de soudure et des tests de pression appropriés sont essentiels pour ces applications.

Marchés d'exportation

De nombreux acheteurs internationaux exigent le respect de la norme ASTM ou de normes équivalentes.

Une usine de tubes ERW correctement configurée aide les fabricants à pénétrer des marchés d'exportation à plus forte valeur ajoutée.

Comment ça marche

Le processus de production commence par le chargement des bobines d'acier.

La bobine est placée sur le dérouleur et introduite dans la ligne de production.

Une soudeuse de cisaillement et d'extrémité connecte les bobines successives pour permettre un fonctionnement continu.

L'accumulateur stocke le matériau en bande et maintient la stabilité de la ligne pendant les changements de bobine.

La bande entre dans la section de formage où plusieurs cages de laminage transforment progressivement l'acier plat en un profilé tubulaire.

Les bords sont ensuite assemblés à l’aide de la technologie de soudage ERW à haute fréquence.

Après le soudage, le tube subit un traitement des cordons de soudure et un refroidissement.

La section de dimensionnement contrôle le diamètre final, la rectitude et la précision dimensionnelle.

Une scie volante coupe le tube fini à la longueur requise sans interrompre la production.

En fonction des exigences du client, des systèmes d'inspection supplémentaires peuvent vérifier la qualité des soudures, leurs dimensions et leur résistance à la pression avant l'emballage.

Comment choisir

1. Définir la norme ASTM applicable

Différentes normes ASTM ont des tolérances dimensionnelles, des exigences de test et des applications finales différentes.

La sélection de la machine doit commencer par l’identification de la norme cible.

2. Confirmez la plage de tailles de tuyaux

La plage de diamètres et l'épaisseur de paroi déterminent la sélection du modèle de broyeur, la puissance du moteur, la capacité de soudage et la configuration de l'outillage.

3. Évaluer les exigences d'inspection

Si les clients nécessitent des tests hydrostatiques, une inspection par ultrasons ou des tests par courants de Foucault, ces systèmes doivent être pris en compte lors de la phase de conception initiale.

4. Déterminer la capacité de production

Les objectifs de production influencent le dimensionnement des équipements, le niveau d’automatisation et les systèmes de manutention.

Une sortie stable est généralement plus précieuse que la vitesse maximale théorique.

5. Envisagez l’expansion future du marché

De nombreux fabricants finissent par se lancer dans des diamètres plus grands, des parois plus épaisses ou des normes supplémentaires.

La flexibilité de l’équipement doit être prise en compte avant l’investissement.

6. Évaluer les besoins en automatisation

La surveillance automatisée, les outils à changement rapide et la gestion numérique de la production peuvent améliorer considérablement l'efficacité opérationnelle et réduire les coûts de main-d'œuvre.

Expérience de l'entreprise et capacité d'ingénierie

Zhongyue Metallurgy Equipment Technology est spécialisé dans les laminoirs à tubes ERW et les équipements de profilage pour les fabricants de tubes en acier du monde entier.

Notre équipe d'ingénierie évalue les caractéristiques des matériaux, les objectifs de production, les spécifications des tuyaux, les exigences de qualité et l'aménagement de l'usine avant de recommander des configurations de machines.

Plutôt que de proposer une machine générique, nous développons des solutions basées sur les objectifs de production réels et les exigences du marché.

Références techniques et normes industrielles

La philosophie de conception de la production de tubes ERW axée sur l'ASTM est basée sur l'obtention de la précision dimensionnelle, de la cohérence des soudures et de la conformité aux inspections requises par les normes industrielles internationales.

Les normes de référence communes comprennent :

• ASTM A53 – Tuyaux en acier soudés et sans soudure
• ASTM A500 – Tubes structurels soudés formés à froid
• ASTM A252 – Pieux de tuyaux en acier soudés et sans soudure
• Normes de projet pertinentes spécifiques au client

La conformité finale dépend de la qualité des matières premières, du contrôle de la production, des procédures de test et de l'inspection du produit fini.

Soutenir la stratégie de contenu

Article technique

Comment la technologie de soudage ERW aide les fabricants à produire des tuyaux en acier conformes à la norme ASTM

Analyse de l'industrie

Pourquoi les tuyaux en acier certifiés ASTM deviennent de plus en plus importants sur les marchés mondiaux des infrastructures

Étude de cas client

Installation automatique d'une usine de tubes ERW pour la fabrication de tubes en acier orientée vers l'exportation

Ces actifs de contenu de support améliorent l'autorité thématique et aident à répondre aux questions connexes des acheteurs tout au long du parcours d'achat.

FAQ

1. Quelle est la différence entre une usine de tubes ERW et une usine de tubes conventionnelle ?

Une usine de tubes ERW utilise la technologie de soudage par résistance électrique pour créer un cordon de soudure longitudinal continu.

Il offre une efficacité de production élevée et une qualité constante pour de nombreuses applications de canalisations industrielles.

2. Une machine peut-elle produire à la fois des tubes ronds et des tubes carrés ?

Oui.

Selon la conception de la machine et la configuration de l'outillage, la ligne peut produire des tubes ronds, des tubes carrés et des tubes rectangulaires.

3. La production de tuyaux conformes aux normes ASTM nécessite-t-elle un équipement spécial ?

La conformité ASTM dépend de l'ensemble du processus de production, y compris le formage, le soudage, le dimensionnement, l'inspection, les matières premières et les systèmes de contrôle qualité.

La machine doit être capable de répondre à ces exigences.

4. Quel équipement d’inspection est recommandé ?

Les tests hydrostatiques, les tests par courants de Foucault, l'inspection par ultrasons, la mesure dimensionnelle et l'inspection visuelle sont couramment utilisés en fonction des exigences du client.

5. Quelles informations sont requises avant de demander un devis ?

Les clients doivent fournir la plage de diamètres de tuyaux, la plage d'épaisseurs de paroi, la qualité d'acier, l'objectif de production annuel, les exigences d'inspection, les normes applicables et les informations sur l'aménagement de l'usine.

Conclusion

La machine automatique de fabrication de tubes ERW ASTM est conçue pour les fabricants recherchant une production de tubes en acier fiable, efficace et axée sur les normes.

Sa valeur ne réside pas simplement dans l’automatisation ou la vitesse de production.

Sa valeur réside dans le fait qu'elle aide les usines à produire des tubes en acier cohérents, inspectables et prêts à être commercialisés qui satisfont aux exigences de l'ASTM et soutiennent la croissance commerciale à long terme.

La meilleure solution ERW est celle qui aligne la capacité de la machine avec les spécifications du produit, les normes de qualité et les opportunités futures du marché.
