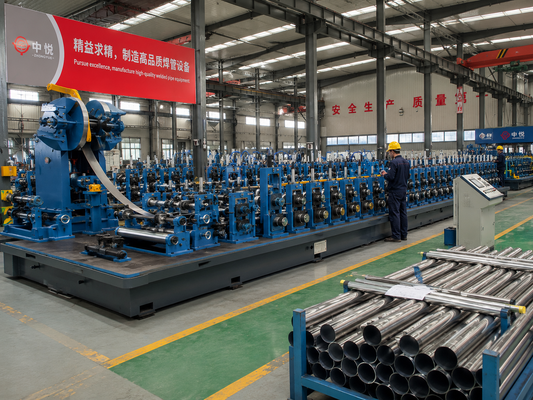

Tuyau d'acier soudé par HF de mesure légère de machine de moulin de tube de mur mince de ZY16 0.4-1.0mm

Problème

La production de tubes à paroi mince de 0,4 à 1,0 mm entraîne deux défaillances sur les laminoirs ordinaires. La soudure brûle soit parce que l'apport de chaleur est trop élevé, soit elle s'ouvre parce que les bords de la bande perdent leur alignement avant de se rencontrer au point de soudure, laissant des soudures froides et des joints fendus.

Cause

La bande mince a une faible masse thermique, de sorte que l'excès d'énergie de soudage fait fondre instantanément la paroi. Dans le même temps, les bords minces sont facilement déformés par la pression de formage, et toute fluctuation de vitesse ou de tension élargit l'espace de soudure et produit une soudure ouverte ou froide le long du joint.

Solution

Le ZY16 associe une soudeuse HF à état solide de 100 kW à un accumulateur de 200 m/min qui alimente la bande à tension constante. La sortie à état solide offre une réponse de puissance rapide et précise, de sorte que la chaleur de soudage suit la vitesse de ligne et reste juste suffisante pour forger les bords de 0,4 à 1,0 mm sans brûlure. Une tension stable maintient l'espace de soudure fermé, de sorte que le joint fusionne complètement sur la paroi mince.

Données techniques clés

• La plage de parois de 0,4 à 1,0 mm est la fenêtre optimisée du laminoir pour les calibres minces.
• La soudeuse HF à état solide de 100 kW module la puissance avec la vitesse de ligne.
• L'accumulateur de 200 m/min maintient une tension constante pour stabiliser l'espace de soudure.

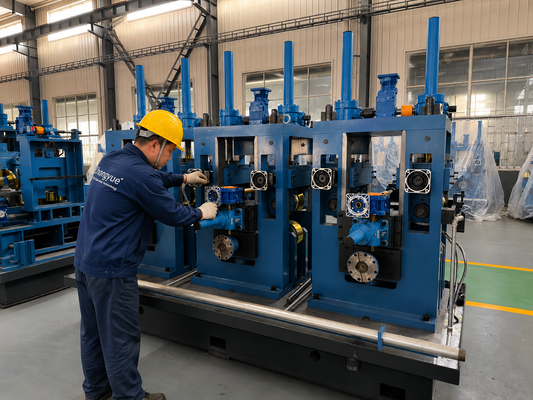

• Le formage progressif protège les bords minces de la déformation et de l'amincissement.

Performance et qualité

La capacité de paroi mince est soutenue par un contrôle de puissance et de tension adapté. La soudeuse à état solide ajuste la puissance de sortie lorsque la vitesse change, tandis que l'accumulateur maintient la tension de la bande stable, de sorte que les tubes de 0,4 à 1,0 mm sont soudés proprement sans les rebuts de brûlure ou de soudure froide qui affligent les productions de calibre léger, maintenant ainsi les rebuts bas.

Application

Idéal pour les tubes de calibre léger dans les cadres de meubles, les tringles à rideaux, les présentoirs, les conduits de câbles et les composants automobiles à paroi mince où le faible poids et l'aspect propre de la soudure sont importants.

Guide de sélection

Choisissez ce laminoir lorsque l'épaisseur de paroi est de 0,4 à 1,0 mm. Pour les parois supérieures à 1,0 mm, une puissance plus élevée et des supports de formage plus robustes sont nécessaires ; confirmez votre épaisseur de paroi minimale avant de commander les rouleaux, car une configuration de 0,4 mm diffère d'une configuration de 1,0 mm en termes d'entrefer des rouleaux.

Scénarios d'application

Tubes ronds et carrés à paroi mince pour meubles, conduits électriques et tubes structurels légers pour étagères et présentoirs de point de vente.

FAQ

Q1. Le ZY16 peut-il souder une paroi de 0,4 mm sans brûlure ?

Oui, la soudeuse HF à état solide de 100 kW module la puissance avec la vitesse de ligne, maintenant l'apport de chaleur adapté à la bande mince pour éviter la brûlure, et l'accumulateur à tension constante maintient l'espace de soudure stable.

Q2. Pourquoi les tubes à paroi mince présentent-ils des soudures froides ?

L'élargissement de l'espace des bords dû aux fluctuations de tension ou de vitesse est la cause principale ; l'accumulateur de 200 m/min maintient la tension de la bande constante pour maintenir l'espace de soudure fermé, de sorte que les bords fusionnent de manière cohérente.

Q3. Pour quelle plage de parois le ZY16 est-il conçu ?

0,4-1,0 mm. Le fonctionnement avec des parois inférieures à 0,4 mm ou supérieures à 1,0 mm sort de la fenêtre de formage et de soudage optimisée du laminoir et nécessiterait des outillages différents.

Q4. Ai-je besoin de rouleaux séparés pour 0,4 mm et 1,0 mm ?

Oui, les entrefer et les profils des rouleaux diffèrent entre les deux extrémités de la plage, nous adaptons donc l'outillage à votre épaisseur de paroi spécifique.

Q5. Quelle est la principale cause des rebuts de tubes à paroi mince ?

La brûlure due à un excès de chaleur et les soudures froides dues à un espace instable ; le ZY16 contrôle les deux avec une puissance adaptée à la vitesse et une alimentation à tension constante.

Q6. Le ZY16 peut-il produire des tubes carrés et rectangulaires ?

Avec l'outillage de rouleaux approprié, le laminoir peut former des profils carrés et rectangulaires dans la plage équivalente de Ø8-18 mm ; confirmez votre section transversale lors de la commande.
