Problème
Quand un moulin est poussé à grande vitesse, la bande devient instable, les changements de bobine arrêtent la ligne, les surtensions tirent la couture de soudure hors du centre, et les rouleaux de formation se chauffent et se déplacent,provoquant des déchets et des temps d'arrêt qui effacent le gain de vitesse.
Cause de décès
La vitesse amplifie chaque variation en amont. Sans stockage de tampon, la ligne doit ralentir à chaque changement de bobine; sans tension stable, l'écart de soudure oscille à la vitesse; et sans gestion de la chaleur, la chaleur peut être réduite.la géométrie des rouleaux dérive sous la charge de frottement lorsque les roulements et les arbres sont chauffés.
Solution

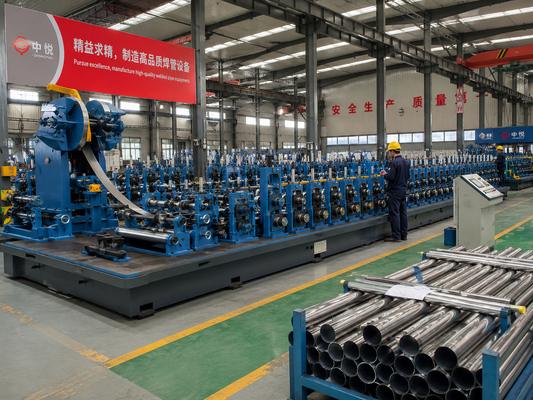

Le ZY16 utilise un accumulateur à haute vitesse de 200 m/min, de sorte que les changements de bobine n'arrêtent jamais la ligne de formage, et le formage par étapes de cinq plus trois maintient la trajectoire de la bande stable à 90 m/min.Les rouleaux en 42CrMo résistent à la dérive thermique, maintient la géométrie à haute vitesse, tandis que le soudeur à l'état solide suit la vitesse pour maintenir la chaleur de soudure constante.
Données techniques clés
- 90 m/min de vitesse de ligne maximale pour la sortie Φ8-18 mm à grand volume.
- Un accumulateur de 200 m/min maintient la ligne en marche pendant les changements de bobine.
- Le soudeur HF à l'état solide suit la vitesse de la ligne pour maintenir la chaleur de soudure stable.
- Les puits 42CrMo résistent à la dérive géométrique liée à la chaleur à vitesse soutenue.
| Paramètre | Spécification |
|---|
| Modèle de moulin | ZY16 |
| Portée de débit de sortie du tube | Φ8 à 18 mm |
| Épaisseur de paroi | 0.4-1.0 mm |
| Plage de largeur de bande | 25 à 57 mm |
| Vitesse maximale de ligne | 90 m/min |
| Puissance du soudeur HF | 100 kW haute fréquence à l'état solide |
| Matériau de bande | Acier laminé à chaud / laminé à froid / galvanisé |
| Décapsuleur | Pneumatique à double mandrin, capacité de bobine de 1,5 tonne |
| Accumulateur | Cage à grande vitesse de 200 m/min |
| Nivelation des bandes | Unité de nivellement à sept rouleaux |
| Comment se former des positions | Rough à 5 positions + précision à 3 positions |
| Géométrie des rouleaux | Des rouleaux de formage à double rayon |
| Échafaudage par roulement | Acier allié à haute résistance 42CrMo |
| Sécurité | Protection contre la surcharge du support |
Performance et qualité
A 90 m/min, le ZY16 maintient la puissance car l'accumulateur élimine les arrêts de changement de bobine et la vitesse des pistes de soudage à l'état solide.donc un changement complet maintient la qualité de soudage sans correction fréquente du rouleau, maximisant les mètres par quart.
Application du projet
Convient pour les circuits à volume élevé de tubes Φ8-18 mm tels que les tubes de meubles, les conduits et les produits de clôture où la production par quart de travail entraîne le coût unitaire.
Guide de sélection
Choisissez cette usine si votre carnet de commandes a besoin d'une production soutenue de 90 m/min sur Φ8-18 mm.une ligne plus lente avec un outillage à changement rapide peut donner une meilleure utilisation globale.
Scénarios d'application
Tubes de mobilier à volume élevé, production continue de conduits et tubes de clôture ou de main courante où le tonnage quotidien détermine la rentabilité.
Questions fréquentes
Q1. Est-ce que 90 m/min est la vitesse continue ou la vitesse maximale?
90 m/min est la vitesse de ligne maximale de conception; la vitesse continue pratique dépend de l'épaisseur de la paroi et de la chaleur de soudure requise pour le matériau, de sorte que la bande plus fine circule plus rapidement que la bande plus épaisse.
Q2. Comment la ligne continue-t-elle à fonctionner pendant les changements de bobine?
L'accumulateur de 200 m/min stocke la bande devant la section de formage, de sorte que la ligne continue à produire pendant qu'une nouvelle bobine est chargée et soudée à la queue.
Q3. La vitesse élevée affecte-t-elle la qualité de la soudure?
Le soudeur HF à l'état solide suit automatiquement la vitesse de la ligne, en maintenant la chaleur entrée constante afin que la qualité de soudage soit maintenue dans toute la plage de vitesses, y compris la montée en puissance et le fonctionnement régulier.
Quelles sont les limites de vitesse maximale?
Le matériau, l'épaisseur de la paroi et la chaleur de soudure requise fixent le plafond pratique; la puissance de 90 m/min de la machine est le maximum de conception pour la plage Φ8-18 mm.
Q5. Quelle quantité de production puis-je m'attendre par quart de travail?
Cela dépend de la DSO et du mur, mais une course de 90 m/min sans arrêts de changement de bobine offre généralement beaucoup plus de mètres par quart que la ligne de départ-arrêt.

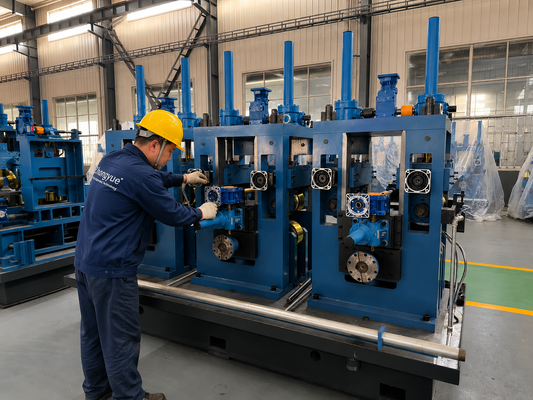

Q6. Qu'est-ce qui motive les supports de formation?
Les supports sont entraînés mécaniquement et synchronisés à la vitesse de la ligne, avec le soudeur à l'état solide et l'accumulateur coordonnés pour une production continue.
