Problème
La bande laminée à froid est lisse et précise, mais toute rayure, dommage de bord ou surformage lors de la fabrication du tube se voit immédiatement sur le tuyau fini et détruit la qualité de surface pour laquelle le client a payé.
Cause
La bande laminée à froid a une tolérance de calibre mince mais aussi une surface douce et facilement marquée ; une pression de roulement excessive ou des passes mal alignées créent des rayures et des ondulations, tandis que des rouleaux sales ou usés transfèrent des marques sur la surface brillante.
Solution

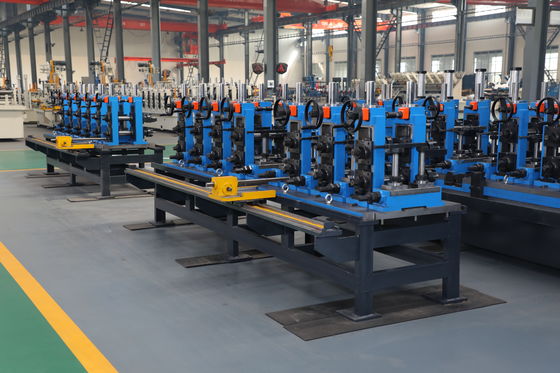

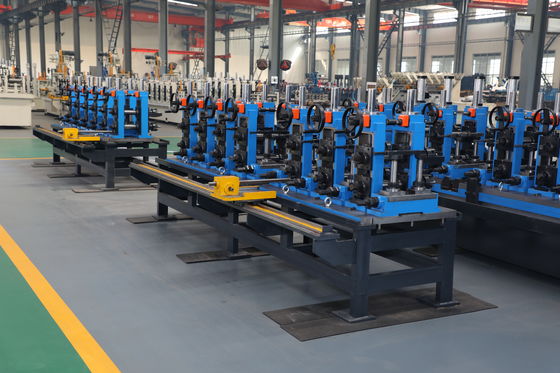

Le ZY16 utilise des rouleaux à double rayon et un formage étagé pour appliquer une pression progressive et uniforme, évitant ainsi le marquage de surface sur la bande laminée à froid. Un contrôle précis de l'entrefer préserve le calibre serré de la bande laminée à froid à travers la soudure, livrant un tube propre et de haute finition de Φ8-18 mm, et le redresseur est réglé en douceur pour ne pas marquer à nouveau la surface brillante.
Données techniques clés
- Les rouleaux à double rayon appliquent une pression progressive pour éviter les marques de surface.
- Le contrôle précis de l'entrefer préserve la tolérance de calibre serrée de la bande laminée à froid.
- Le réglage doux du redresseur protège la surface brillante de la bande laminée à froid.
- Produit des tubes de haute finition pour le mobilier et la décoration.
| Paramètre | Spécification |
|---|
| Modèle de ligne | ZY16 |
| Plage de diamètre extérieur du tube | Φ8-18 mm |
| Épaisseur de paroi | 0,4-1,0 mm |
| Plage de largeur de bande | 25-57 mm |
| Vitesse maximale de la ligne | 90 m/min |
| Puissance du soudeur HF | 100 kW à haute fréquence à état solide |
| Matériau de la bande | Acier laminé à chaud / laminé à froid / galvanisé |
| Dérouleur | Pneumatique à double mandrin, capacité de bobine de 1,5 tonne |
| Accumulateur | Cage haute vitesse de 200 m/min |
| Redressage de la bande | Unité de redressage à sept rouleaux |
| Postes de formage | 5 postes de préformage + 3 postes de finition |
| Géométrie des rouleaux | Rouleaux de formage à double rayon |
| Arbres de rouleaux | Acier allié haute résistance 42CrMo |
| Sécurité | Protection contre les surcharges des postes de formage |
Performance et qualité
Sur la bande laminée à froid, le ZY16 préserve la qualité de surface car les rouleaux à double rayon appliquent une pression progressive et les entrefers sont réglés selon la tolérance de la bande laminée à froid. Le résultat est un tube brillant de Φ8-18 mm sans rayures qui répond aux normes pour le mobilier et la décoration directement à la sortie de la ligne, avec un polissage minimal en aval.
Application
Pour les tubes de précision et de finition brillante à partir de bandes laminées à froid, y compris les tubes pour le mobilier, les appareils électroménagers, l'automobile et la décoration où la qualité de surface est un argument de vente.
Guide de sélection
Choisissez cette ligne lorsque vous utilisez des bandes laminées à froid et que vous avez besoin de tubes brillants et sans rayures. Gardez le redresseur et les rouleaux propres et ébavurés, et confirmez le calibre de la bande afin que les entrefers soient réglés pour la tolérance de la bande laminée à froid.
Scénarios d'application
Tubes brillants pour mobilier, tubes de châssis d'appareils électroménagers, tubes décoratifs et d'exposition, et tubes de précision pour l'automobile produits à partir de bobines laminées à froid.
FAQ
Q1. Le ZY16 rayera-t-il ma bande laminée à froid ?
Les rouleaux à double rayon et le formage étagé appliquent une pression progressive, et le contrôle précis de l'entrefer évite le surformage qui marque la surface de la bande laminée à froid, de sorte que les rayures sont minimisées.
Q2. Un outillage spécial est-il nécessaire pour la bande laminée à froid ?
Les entrefers et la pression sont ajustés pour la tolérance de calibre de la bande laminée à froid ; spécifiez le matériau laminé à froid lors de la commande afin que l'outillage soit correctement réglé pour la surface brillante.
Q3. Puis-je produire directement des tubes à finition brillante ?
Oui, la ligne est adaptée aux tubes en bande laminée à froid à finition brillante ; le polissage final est facultatif en aval en fonction de votre objectif de finition.
Q4. Comment garder la surface de la bande laminée à froid propre pendant le formage ?
Gardez le redresseur et les rouleaux propres et ébavurés, et vérifiez régulièrement l'état des rouleaux, car les rouleaux usés ou sales sont la principale source de marques.
Q5. Puis-je sauter le polissage sur les tubes en bande laminée à froid ?
Dans de nombreux cas oui, car le ZY16 évite le marquage de surface pendant le formage, de sorte que le tube sort avec une surface propre et brillante prête à l'emploi.
Q6. La ligne nécessite-t-elle une fondation spéciale ?
Oui, une fondation en béton de niveau dimensionnée à la ligne est requise ; nous fournissons les plans d'implantation et de fondation avec la commande.
