Problème
En essayant de former un tube en trop peu de passes, les bords des bandes sont surchargés, ce qui provoque une déformation des bords, un amincissement de la ligne de soudure, des retombées et des lacunes de soudure incohérentes.
Cause de décès
La formation lourde en une seule passe concentre la flexion aux bords, de sorte que la bande donne des rendements inégaux, les bords sont minces et l'écart de soudure varie le long du tuyau, ce que le soudeur ne peut pas corriger.
Solution

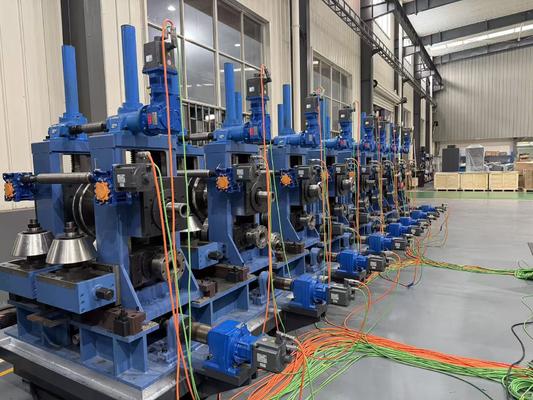

Le ZY16 étend la courbure sur cinq supports de formage rugueux, fermant progressivement la bande vers un profil de tube ouvert.en protégeant l'épaisseur du bord et en laissant un espace stable pour la scène de précision, ce qui améliore la consistance de la soudure sur la gamme complète Φ8-18 mm.
Données techniques clés
- Cinq supports répartissent la courbure pour réduire la contrainte des bords.
- La fermeture progressive protège l'épaisseur du bord de bande à la ligne de soudure.
- Il laisse un espace stable et uniforme pour la phase de formation de précision.
- Convient à une paroi mince et à une bande revêtue qui tolère moins de surformation.
| Paramètre | Spécification |
|---|
| Modèle de moulin | ZY16 |
| Portée de débit de sortie du tube | Φ8 à 18 mm |
| Épaisseur de paroi | 0.4-1.0 mm |
| Plage de largeur de bande | 25 à 57 mm |
| Vitesse maximale de ligne | 90 m/min |
| Puissance du soudeur HF | 100 kW haute fréquence à l'état solide |
| Matériau de bande | Acier laminé à chaud / laminé à froid / galvanisé |
| Décapsuleur | Pneumatique à double mandrin, capacité de bobine de 1,5 tonne |
| Accumulateur | Cage à grande vitesse de 200 m/min |
| Nivelation des bandes | Unité de nivellement à sept rouleaux |
| Comment se former des positions | Rough à 5 positions + précision à 3 positions |
| Géométrie des rouleaux | Des rouleaux de formage à double rayon |
| Échafaudage par roulement | Acier allié à haute résistance 42CrMo |
| Sécurité | Protection contre la surcharge du support |
Performance et qualité
Cinq supports de formage rugueux répartissent la courbure afin que les bords de bande ne soient pas surchargés, protégeant l'épaisseur des bords pour une couture de soudure complète.Cette fermeture progressive est la raison pour laquelle le ZY16 forme une bande mince paroi et revêtue de manière fiable, avec moins de défauts de déformation des bords que les moulins utilisant moins de passes plus lourdes.
Application du projet
Pour les tubes de Φ8-18 mm où l'intégrité des bords et le contrôle de l'écart de soudure sont importants, y compris les bandes à paroi mince et galvanisées qui tolèrent moins de surformation.
Guide de sélection
Choisissez ce moulin lorsque votre matériau est mince ou recouvert et doit être formé progressivement pour éviter les dommages aux bords.Le stade rugueux à cinq supports est équilibré avec le stade de précision à trois supports pour la gamme complète de Φ8-18 mm.
Scénarios d'application
Tubes à paroi mince et galvanisées, tubes de précision de petit diamètre, et tout matériau sujet à la déformation des bords lors du formage.
Questions fréquentes
Q1. Pourquoi cinq stands de formation?
L'étendue de la déformation sur cinq supports réduit la contrainte des bords et maintient l'écart de soudure stable, contrairement à la contrainte de la flexion en moins de passes.
Q2. Le formage rugueux a-t-il une incidence sur l'épaisseur des bords?
Oui, la formation progressive protège l'épaisseur du bord de bande afin que la couture de soudure ait plein de matériau à fusionner.
Est-ce qu'il est adapté à l'étape de précision?
Oui, cinq rouages plus trois supports de précision divisent le travail de sorte que chaque étape gère une part optimale de déformation.
Q4. Puis-je sauter le stand pour certaines tailles?
La séquence de support est fixe, mais les profils de roulement sont réglés par taille, donc la déformation est équilibrée pour chaque OD que vous exécutez.
Q5. Est-ce que plus de supports de formage signifie plus d'entretien?
Chaque support est réglé individuellement, mais la répartition uniforme de la charge réduit en fait les défauts d'usure et de bord, de sorte que l'entretien total reste gérable.
Q6. Comment sont conduits les supports de formage rugueux?
Ils sont entraînés en synchronisation avec la ligne, de sorte que la déformation est répartie uniformément sur les cinq supports.
