Défauts courants dans le soudage de tubes à paroi mince de petit diamètre
Les fabricants de tubes qui utilisent des lignes de précision φ1026 mm signalent quatre problèmes récurrents: ondes de bord et flexion sur bande de 0,41,5 mm, coutures de soudure dérivantes qui laissent une fusion incomplète,ovalité causée par un refroidissement inégalChaque défaut soulève des débris et bloque les commandes de précision, de meubles et de tubes structurels qui exigent une tolérance étroite et un revêtement en zinc propre.
Pourquoi les tubes à paroi mince et de petit diamètre échouent- ils lors du moulage à grande vitesse?
La bande mince a peu de rigidité, de sorte que toute erreur de nivellement ou de géométrie de passage est agrandie avant le soudage.tandis qu'une couture qui n'est pas dirigée positivement dérive hors du centre de la rouleau de pressageLes rouleaux faibles s'usent et changent de dimension, et un liquide de refroidissement insuffisant libère de la chaleur résiduelle qui déforme la rondeur.

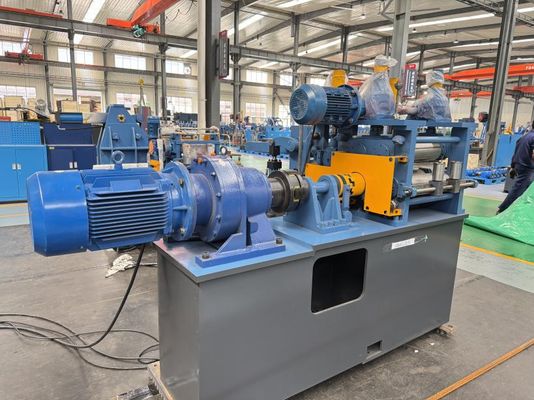

Le moulin à tubes de précision de petit diamètre ZY20
Le ZY20 est conçu pour un tube rond de φ10~26 mm à une paroi de 0,4~1,5 mm avec une vitesse nominale allant jusqu'à 90 m/min. Un nivelleur de précision à 7 rouleaux alimente la bande plate,Ensuite, une conception de passage à double rayon avec 5 stands rugueux et 3 stands finition formant forme le tube progressivement pour éliminer l'onde de bordLes rouleaux en 42CrMo, éteints, trempés et durcis à haute fréquence, conservent leur profil pendant de longues campagnes.
Au point de soudure, un guide de couture dédié verrouille les bords avant que les rouleaux de pressage ne terminent la fusion, et une unité automatique d'extérieur avec entrée/sortie rapide pneumatique élimine la perle.Le refroidissement par pulvérisation et par bassin de débordement à ≥10 t/h stabilise la rondeur avant un train de dimensionnement à 6 dimensions horizontales + 6 verticales et une ligne de finition à tête Turk à 4 rouleaux avant la scie volante à micro-ordinateur, qui réduit les longueurs de 4 ̊8 m à ±3 mm.
La ligne soude les bobines laminées à chaud, laminées à froid et galvanisées à travers un soudeur HF à l'état solide de 100 kW, et protège les outils avec des accouplements de surcharge et un changement rapide de rouleau à traction latérale.Chaque unité est livrée avec les plans et les dessins de fondation, l'installation sur place et la mise en service, la formation des opérateurs et une garantie d'un an.
Spécifications techniques du moulin à tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10 ∼ 26 mm |
| Épaisseur de paroi | 0.4 ∙ 1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | HR / CR acier à faible teneur en carbone, acier galvanisé |
| Puissance du soudeur HF | 100 kW à l'état solide |
| Formation de poteaux | 5 rouges + 3 finitions |
| Des supports de dimensionnement | 6 horizontales + 6 verticales |
| Rouleaux de nivellement | Plateau de précision à 7 rouleaux |
| Longueur de coupe / précision | 4°8 m, ±3 mm |
| Flux de liquide de refroidissement | ≥ 10 t/h de pulvérisation + bassin de débordement |
| Matériau de l'arbre à rouleaux | 42CrMo éteint et trempé + HF durci |
Lorsque la ligne de tubes de précision ZY20 est appliquée
Le ZY20 est adapté à la précision, aux meubles et aux tuyaux structurels: cadres de tables et de chaises, systèmes de support et d'affichage, composants de rampes et de balustrades, pièces d'éclairage automobile,et conduit mécanique à paroi minceSa capacité galvanisée couvre également la construction légère et le cadre de serre où le revêtement en zinc doit survivre à la zone de soudure avec un minimum de retravail.
Comment choisir le bon moulin à tubes de petit diamètre
Vérifiez d'abord votre diamètre et votre fenêtre murale la ZY20 couvre φ10 26 mm et 0,4 1,5 mm.CR ou bobine galvanisée afin que la puissance du soudeur et la cote de refroidissement s'adaptent. Fixez votre plage de longueur de coupe (48m, ±3mm) et l'objectif de rondeur, et de revoir la mise en page et les dessins de fondation aux utilitaires de taille avant l'installation.
Questions fréquemment posées sur le moulin à tubes ZY20
Quel est le diamètre et la plage de paroi du ZY20?
φ10·φ26 mm de diamètre extérieur et une épaisseur de paroi de 0,4·1,5 mm, couvrant la précision, les meubles et les tubes structurels à petit trou en une seule ligne.
Le ZY20 peut-il souder une bande galvanisée sans brûler le revêtement?
Oui, la direction positive de la couture, la pression de compression réglable et le refroidissement par pulvérisation/débordement de ≥ 10 t/h réduisent l'apport de chaleur à la couture, de sorte que la résurgence du zinc reste minimale et contrôlable.
À quelle vitesse les rouleaux peuvent-ils être changés entre les tailles?
Les cadres de changement rapide à traction latérale sur les supports de formage et de dimensionnement permettent aux opérateurs d'échanger des ensembles de rouleaux sans démonter les supports adjacents, ce qui réduit considérablement le temps de changement par rapport aux conceptions à arbre fixe.
Qu'est-ce que le service clé en main?
Layout et dessins de fondation, installation et mise en service dirigées par un ingénieur, formation des opérateurs et garantie d'un an avec support de pièces de rechange.
