Instabilité dimensionnelle dans les tubes structurels légers
Les tubes structurels pour cadres, racks et constructions légères doivent conserver leur rectitude et leur rondeur pour que les assemblages soient d'équerre. Les laminoirs produisant des sections de φ10-26mm constatent souvent un évasement en bout, un cintrage et un amincissement de paroi au niveau de la soudure, ce qui augmente les retouches d'assemblage et affaiblit le cadre fini sous charge.
Pourquoi les tubes structurels légers se déforment
Le formage à rayon unique sur-travaille le bord de la bande et induit des ondulations, tandis qu'un joint non guidé produit une fusion de soudure inégale et un amincissement de paroi. La chaleur résiduelle qui n'est pas évacuée assez rapidement laisse le corps hors-ronde et cintré, et les arbres de rouleaux usés permettent au profil du passage de se décaler avec le temps.

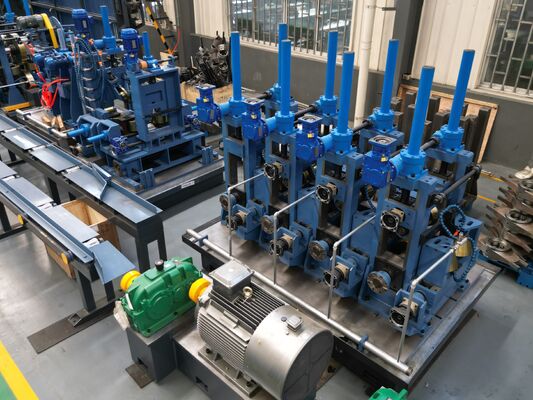

La solution du laminoir à tubes structurels ZY20

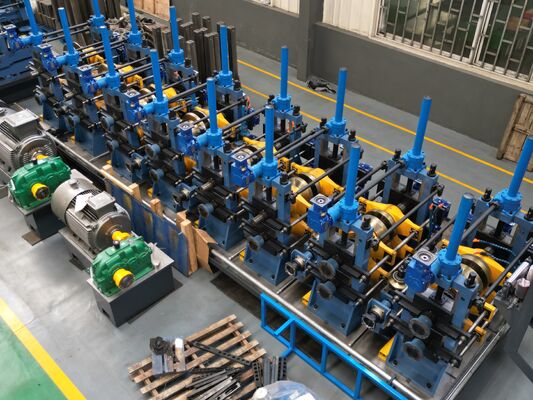

Un calibreur à 7 rouleaux et un passage à double rayon avec 5 cages de pré-formage et 3 cages de finition donnent une forme uniforme à la bande, de sorte que la soudure entre dans le guide de joint à plat et centrée.
Un guidage de joint dédié avec soudage par pression assure une fusion complète sans amincissement de paroi, et un refroidissement par pulvérisation de ≥10 t/h plus un bassin de débordement verrouille la rondeur avant le train de calibrage 6+6.
Une tête turque à 4 rouleaux redresse la section finie avant la scie volante, livrant un tube droit et prêt à l'assemblage jusqu'à 90 m/min.

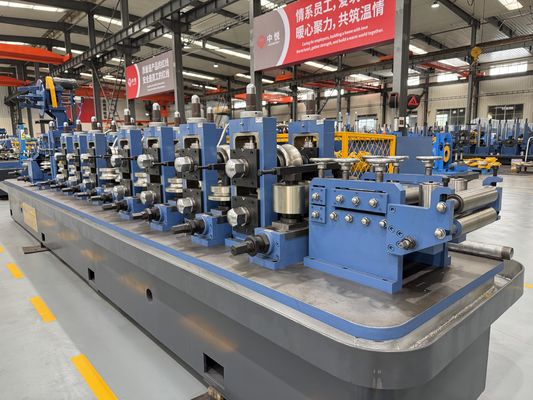

Spécifications techniques du laminoir à tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10–26 mm |
| Épaisseur de paroi | 0,4–1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | Acier faiblement carbone laminé à chaud / à froid, acier galvanisé |
| Puissance du soudeur HF | État solide de 100 kW |
| Cages de formage | 5 pré-formage + 3 finition |
| Cages de calibrage | 6 horizontales + 6 verticales |
| Rouleaux de calibrage | Calibreur de précision à 7 rouleaux |
| Longueur de coupe / précision | 4–8 m, ±3 mm |
| Débit de refroidissement | Pulvérisation ≥10 t/h + bassin de débordement |
| Matériau de l'arbre de rouleau | 42CrMo trempé & revenu + durci HF |

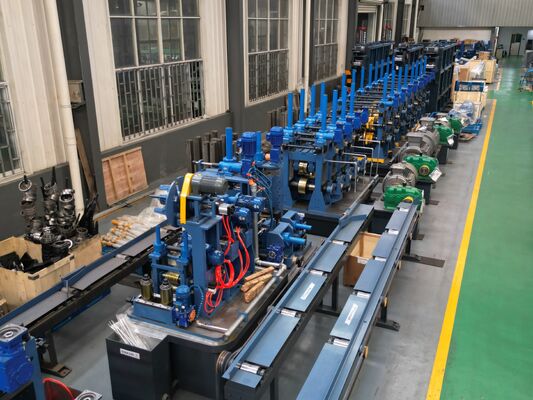

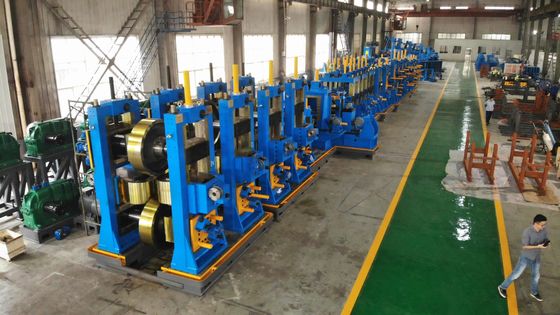

Processus de production continu complet

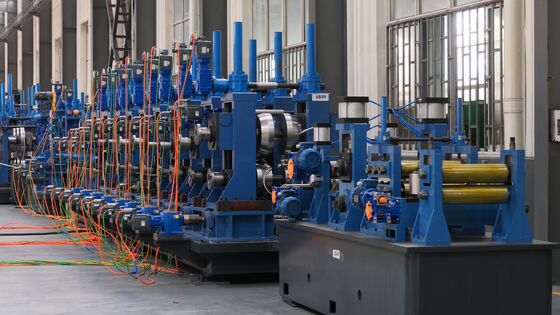

Chaque ZY20 fonctionne en flux continu, de la bobine au tube coupé fini. Un dérouleur alimente la bande à travers un calibreur de précision à 7 rouleaux qui élimine le déformation de la bobine, puis un formage à double rayon la façonne dans 5 cages de pré-formage et 3 cages de finition sans ondulation de bord. Un soudeur HF à état solide de 100 kW fusionne le joint sous pression avec un guide de joint dédié, et une unité automatique de bavure extérieure élimine le cordon immédiatement. Un refroidissement par pulvérisation de ≥10 t/h plus un bassin de débordement verrouille la forme, le train de calibrage 6 horizontales + 6 verticales règle le diamètre, et une tête turque à 4 rouleaux redresse le tube avant que la scie volante à micro-ordinateur ne coupe des longueurs de 4 à 8 m avec une précision de ±3 mm. Les cages protégées contre les surcharges et les arbres durcis en 42CrMo maintiennent la stabilité de toute la ligne sur de longues périodes.
Où le laminoir à tubes structurels ZY20 est appliqué
Ossatures structurelles légères, structures de racks et d'exposition, composants de mains courantes et de balustrades, serres et sections de construction légère en tube rond de φ10-26mm.
Comment choisir un laminoir à tubes structurels
Faites correspondre votre diamètre extérieur et votre épaisseur de paroi à la fenêtre du ZY20 de φ10-26mm et 0,4-1,5 mm, définissez la rectitude et la rondeur dont votre assemblage a besoin, puis confirmez l'alimentation en bobine laminée à chaud, à froid ou galvanisée et l'alimentation utilitaire avant l'installation.
Installation, support et après-vente
Le ZY20 est expédié en tant que package clé en main avec des plans d'implantation et de fondation afin que vous puissiez préparer le site avant la livraison. L'installation et la mise en service sur site dirigées par des ingénieurs amènent la ligne à sa production nominale, avec une formation des opérateurs pour vous remettre un laminoir en marche. Une garantie d'un an avec support de pièces de rechange protège l'investissement, et comme la ligne accepte les bobines laminées à chaud, à froid et galvanisées, vous pouvez vous adapter aux coûts des matériaux et à la demande du marché sans réoutillage.
Questions fréquemment posées sur le laminoir à tubes structurels ZY20
Quelle est la rectitude du tube fini ?
La tête turque à 4 rouleaux redresse la section avant la scie volante pour des pièces carrées prêtes à l'assemblage.
La soudure amincit-elle la paroi ?
Non, le guidage positif du joint plus le soudage par pression maintiennent une fusion complète sans amincissement local de la paroi.
Quelles sections peut-il traiter ?
Tubes ronds de φ10-26mm ; la conception du passage peut être discutée pour votre profil spécifique.
