Exigences de tolérance serrée dans la production de tubes de précision
Les utilisateurs de tubes de précision dans la mécanique et le mobilier exigent que le diamètre extérieur, l'épaisseur de paroi et la circularité soient maintenus dans des bandes étroites, et rejettent les pièces dès qu'une machine dérive. Les tubes de petit diamètre de φ10-26 mm sont particulièrement impitoyables car une petite erreur de passe ou un décalage de soudure se traduit par un grand pourcentage du diamètre.
Pourquoi les tubes de précision de petit diamètre perdent en précision
Les passes conventionnelles à rayon unique concentrent la flexion sur le bord et produisent des ondulations, tandis qu'une couture qui n'est pas guidée positivement soude de manière décentrée et décale le diamètre extérieur. L'usure des arbres de rouleaux et le refroidissement inégal permettent ensuite à la circularité et au diamètre de dériver, de sorte que la ligne sort des tolérances en quelques jours.

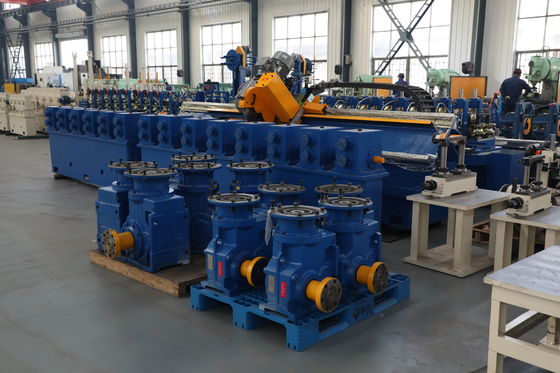

La solution de la machine à tubes de précision ZY20

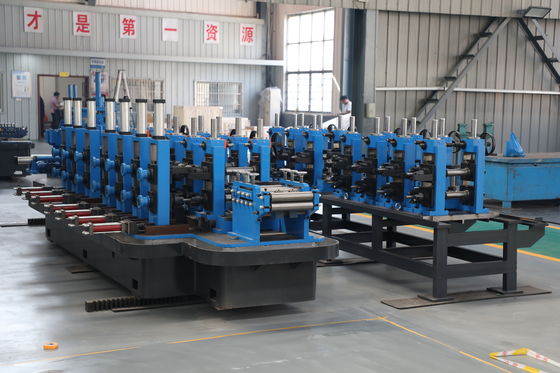

La conception de passes à double rayon avec 5 cages de dégrossissage et 3 cages de finition façonne la bande progressivement pour éliminer les ondulations de bord avant le soudage.
Les arbres de rouleaux en 42CrMo, trempés, revenus et durcis par induction haute fréquence, maintiennent le profil de passe stable, tandis que le guidage dédié de la couture centre la soudure pour un diamètre extérieur précis.

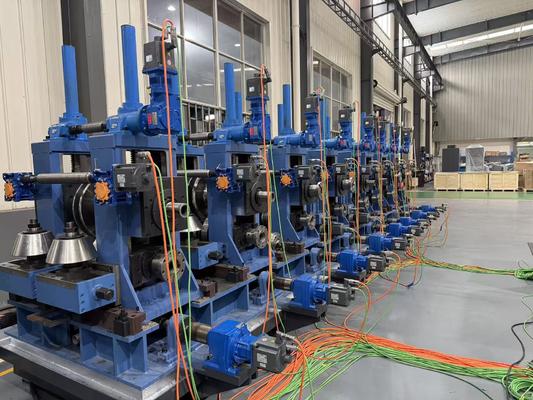

Un train de calibrage de 6 horizontales + 6 verticales, ainsi qu'une tête turque à 4 rouleaux, ajustent le corps pour une circularité serrée, et la scie volante à micro-ordinateur coupe des longueurs de 4 à 8 m à ±3 mm.
Spécifications techniques de la machine à tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10–26 mm |
| Épaisseur de paroi | 0,4–1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | Acier faiblement allié laminé à chaud / à froid, acier galvanisé |
| Puissance du soudeur HF | État solide de 100 kW |
| Cages de formage | 5 dégrossissage + 3 finition |
| Cages de calibrage | 6 horizontales + 6 verticales |
| Rouleaux de nivellement | Niveleur de précision à 7 rouleaux |
| Longueur de coupe / précision | 4–8 m, ±3 mm |
| Débit de liquide de refroidissement | ≥10 t/h pulvérisation + bassin de débordement |
| Matériau de l'arbre de rouleau | 42CrMo trempé et revenu + durci HF |
Processus de production continu complet
Chaque ZY20 fonctionne en flux continu, de la bobine au tube coupé fini. Un dérouleur alimente la bande à travers un niveleur de précision à 7 rouleaux qui élimine le voile de bobine, puis le formage à double rayon la façonne dans 5 cages de dégrossissage et 3 cages de finition sans ondulations de bord. Un soudeur HF à état solide de 100 kW fusionne la couture sous pression de serrage avec un guide de couture dédié, et une unité automatique d'ébavurage extérieur élimine le cordon immédiatement. Le refroidissement par pulvérisation (≥10 t/h) plus un bassin de débordement verrouille la forme, le train de calibrage 6 horizontales + 6 verticales ajuste le diamètre, et une tête turque à 4 rouleaux redresse le tube avant que la scie volante à micro-ordinateur ne coupe des longueurs de 4 à 8 m à ±3 mm. Les cages protégées contre les surcharges et les arbres durcis en 42CrMo maintiennent la stabilité de toute la ligne sur de longues séries.
Où la machine à tubes de précision ZY20 est appliquée
Tubes mécaniques de précision, pièces automobiles de faible épaisseur, meubles et profilés structurels où le diamètre extérieur, l'épaisseur de paroi et la circularité doivent rester dans des bandes étroites.
Comment sélectionner une machine à tubes de précision
Indiquez d'abord vos objectifs de diamètre extérieur, d'épaisseur de paroi et de circularité, puis faites correspondre la fenêtre φ10-26 mm / 0,4-1,5 mm. Confirmez la nuance du matériau et la précision de la longueur de coupe, et examinez les plans de fondation pour dimensionner la ligne en fonction de vos exigences de tolérance.
Installation, support et après-vente
La ZY20 est livrée en tant que package clé en main avec des plans d'implantation et de fondation afin que vous puissiez préparer le site avant la livraison. L'installation et la mise en service sur site dirigées par des ingénieurs amènent la ligne à sa production nominale, avec une formation des opérateurs pour remettre une machine en marche. Une garantie d'un an avec support de pièces de rechange protège l'investissement, et comme la ligne accepte les bobines laminées à chaud, à froid et galvanisées, vous pouvez vous adapter aux coûts changeants des matériaux et à la demande du marché sans re-outillage.
Questions fréquemment posées sur la machine à tubes de précision ZY20
Quelle circularité la ZY20 peut-elle maintenir ?
Le train de calibrage 6+6 et la tête turque maintiennent le corps rond et stable à la vitesse nominale.
Comment la précision du diamètre extérieur est-elle maintenue dans le temps ?
Les arbres de rouleaux durcis en 42CrMo résistent à l'usure, de sorte que le profil de passe reste fidèle sur de longues campagnes.
Quelle précision de coupe la scie volante offre-t-elle ?
Des longueurs de 4 à 8 m coupées à ±3 mm avec une scie volante contrôlée par micro-ordinateur.
