Déformation et défauts de soudure sur tube à paroi mince
Le tube à paroi mince de 0,4 mm est léger et bon marché, mais il se déforme et se plisse dès que la force de formage est inégale, et la soudure brûle facilement ou ne fusionne pas. Les laminoirs qui ne parviennent pas à contrôler ces défauts produisent de la ferraille au lieu du tube léger que les clients exigent désormais.
Pourquoi le tube à paroi mince se déforme lors du formage
Une bande de 0,4 à 1,5 mm n'a pratiquement aucune rigidité, de sorte que toute erreur de nivellement ou passage à rayon unique concentre la flexion sur le bord et déclenche des ondulations. Une ligne de soudure non guidée dérive et brûle à grande vitesse, tandis qu'un refroidissement inégal ajoute des contraintes résiduelles qui déforment le corps léger.

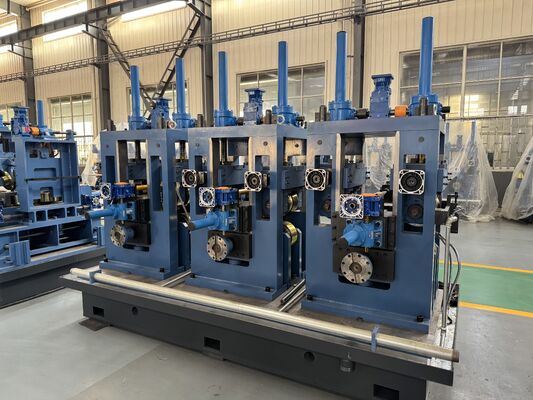

La solution du laminoir à tube à paroi mince ZY20
Un niveleur de précision à 7 rouleaux alimente la bande à plat, et le formage à double rayon avec 5 passes d'ébauche plus 3 passes de finition la façonne en douceur pour éviter la déformation du bord.
Un guidage de soudure dédié avec soudage par pression complète la fusion sans brûlure, et une pression de serrage réglable protège la paroi mince.
Le refroidissement par pulvérisation plus bassin de débordement de ≥10 t/h élimine rapidement la chaleur pour maintenir la forme, avant que le calibrage 6+6 et le redressage par tête Turk ne livrent un tube à paroi mince stable jusqu'à 90 m/min.
Spécifications techniques du laminoir à tube ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10–26 mm |
| Épaisseur de paroi | 0,4–1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | Acier faiblement allié HR / CR, acier galvanisé |
| Puissance du soudeur HF | État solide de 100 kW |
| Postes de formage | 5 ébauches + 3 finitions |
| Postes de calibrage | 6 horizontaux + 6 verticaux |
| Rouleaux de nivellement | Niveleur de précision à 7 rouleaux |
| Longueur de coupe / précision | 4–8 m, ±3 mm |
| Débit de liquide de refroidissement | ≥10 t/h pulvérisation + bassin de débordement |
| Matériau de l'arbre de rouleau | 42CrMo trempé et revenu + durci HF |

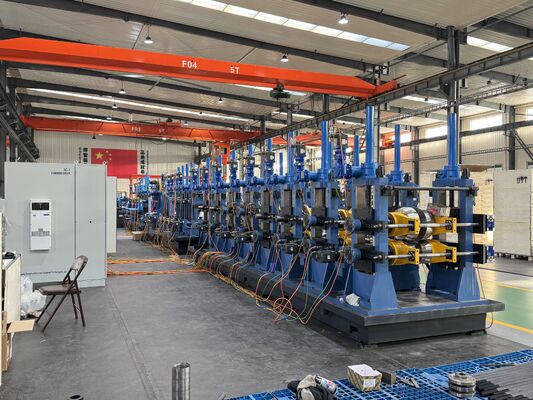

Processus de production continu complet
Chaque ZY20 fonctionne en flux continu, de la bobine au tube coupé fini. Un dérouleur alimente la bande à travers un niveleur de précision à 7 rouleaux qui élimine le déformation de la bobine, puis le formage à double rayon la façonne dans 5 postes d'ébauche et 3 postes de finition sans ondulation de bord. Un soudeur HF à état solide de 100 kW fusionne la soudure sous pression de serrage avec un guide de soudure dédié, et une unité automatique de bavure extérieure élimine le cordon immédiatement. Le refroidissement par pulvérisation plus bassin de débordement de ≥10 t/h verrouille la forme, le train de calibrage 6 horizontaux + 6 verticaux règle le diamètre, et une tête Turk à 4 rouleaux redresse le tube avant que la scie volante à microprocesseur ne coupe des longueurs de 4 à 8 m à ±3 mm. Les postes protégés contre les surcharges et les arbres durcis 42CrMo maintiennent la stabilité de toute la ligne sur de longues périodes.
Où le laminoir à tube à paroi mince ZY20 est appliqué
Tube léger pour meubles et structures, conduit mécanique à paroi mince et ossature légère où une paroi de 0,4 à 1,5 mm permet d'économiser matière et poids.
Comment sélectionner un laminoir à tube à paroi mince
Confirmez d'abord votre épaisseur de paroi minimale : le ZY20 gère 0,4-1,5 mm. Adaptez le diamètre extérieur à φ10-26 mm, vérifiez la puissance du soudeur et le débit de refroidissement pour votre vitesse, et assurez-vous que le niveleur et la conception des passes sont conçus pour les tôles fines.
Installation, support et service après-vente
Le ZY20 est livré en tant que package clé en main avec des plans d'implantation et de fondation afin que vous puissiez préparer le site avant la livraison. L'installation et la mise en service sur site dirigées par des ingénieurs amènent la ligne à la production nominale, avec une formation des opérateurs pour remettre un laminoir en marche. Une garantie d'un an avec support de pièces de rechange protège l'investissement, et comme la ligne accepte les bobines HR, CR et galvanisées, vous pouvez vous adapter aux coûts des matériaux et à la demande du marché sans réoutillage.
Questions fréquemment posées sur le laminoir à tube à paroi mince ZY20
Quelle est la paroi la plus mince que le ZY20 soude ?
0,4 mm, grâce à un formage doux à double rayon et à un soudage par pression contrôlé.
Comment le brûlage est-il évité ?
Un guidage de soudure positif et une pression de serrage réglable maintiennent un faible apport de chaleur et une fusion complète.
La paroi mince limite-t-elle la vitesse ?
La ligne atteint toujours jusqu'à 90 m/min avec un refroidissement adéquat.
