Brûlage du zinc lors du soudage de bandes galvanisées
La bobine galvanisée évite une étape de post-revêtement, mais son soudage brûle le zinc au niveau de la soudure et laisse une ligne grise et corrodée que les acheteurs rejettent. Les laminoirs qui surchauffent la zone de soudage obstruent également les outils avec des fumées de zinc, réduisant la durée de vie des rouleaux et augmentant la maintenance.
Pourquoi la bande galvanisée brûle au niveau de la soudure
Le zinc se vaporise à une température beaucoup plus basse que l'acier, de sorte qu'une soudure non guidée ou sur-entraînée surchauffe le revêtement et laisse un large brûlage. Sans un refroidissement rapide et uniforme, la chaleur se propage le long du corps et ternit le revêtement, tandis que les résidus de zinc abrasent les surfaces des rouleaux non protégés.
La solution de tubeuse galvanisée ZY20
Un guidage de soudure dédié et une pression de serrage réglable maintiennent la zone de soudure étroite, limitant le brûlage du zinc à une ligne fine et contrôlable.
Une soudeuse HF à état solide de 100 kW délivre une chaleur stable et focalisée, et un refroidissement par pulvérisation de ≥10 t/h plus un bassin de débordement refroidit la soudure avant que le revêtement ne ternisse.
La ligne forme des bobines laminées à chaud, laminées à froid et galvanisées dans le même passage, avec des arbres durcis 42CrMo et un changement rapide par traction latérale pour un changement de matériau rapide.
Spécifications techniques de la tubeuse ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10–26 mm |
| Épaisseur de paroi | 0,4–1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | Acier faible carbone laminé à chaud / à froid, acier galvanisé |
| Puissance de la soudeuse HF | État solide de 100 kW |

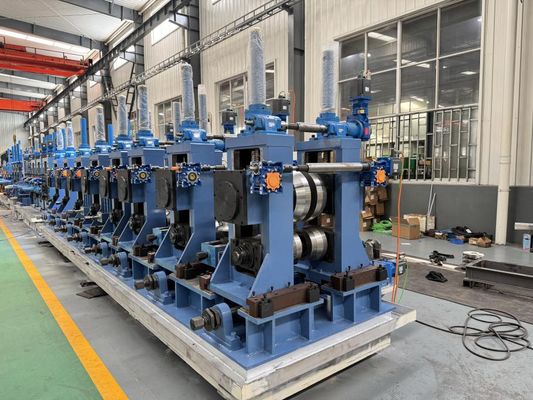

| Supports de formage | 5 ébauche + 3 finition |

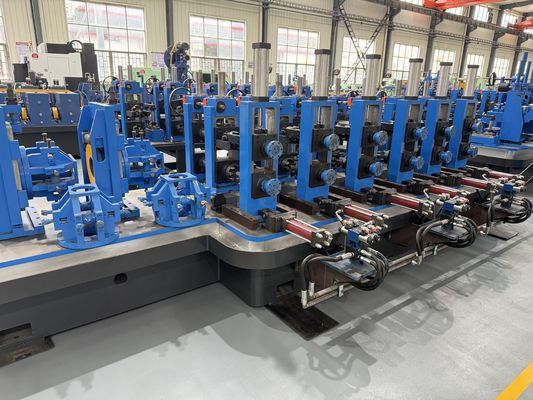

| Supports de calibrage | 6 horizontaux + 6 verticaux |
| Rouleaux de nivellement | Niveleur de précision à 7 rouleaux |
| Longueur de coupe / précision | 4–8 m, ±3 mm |
| Débit de liquide de refroidissement | ≥10 t/h pulvérisation + bassin de débordement |
| Matériau de l'arbre de rouleau | 42CrMo trempé et revenu + durci HF |
Processus de production continu complet
Chaque ZY20 fonctionne en flux continu de la bobine au tube fini coupé. Un dérouleur alimente la bande à travers un niveleur de précision à 7 rouleaux qui élimine le cintrage de la bobine, puis le formage à double rayon la façonne dans 5 supports d'ébauche et 3 de finition sans ondulation des bords. Une soudeuse HF à état solide de 100 kW fusionne la soudure sous pression de serrage avec un guide de soudure dédié, et une unité automatique de bavure extérieure élimine le cordon immédiatement. Un refroidissement par pulvérisation de ≥10 t/h plus un bassin de débordement verrouille la forme, le train de calibrage à 6 horizontaux + 6 verticaux règle le diamètre, et une tête turque à 4 rouleaux redresse le tube avant que la scie volante à microprocesseur ne coupe des longueurs de 4 à 8 m à ±3 mm. Les supports protégés contre les surcharges et les arbres durcis 42CrMo maintiennent la stabilité de toute la ligne sur de longues séries.
Où la tubeuse galvanisée ZY20 est appliquée
Construction légère galvanisée, ossature de serre, tube de clôture et de garde-corps, et toute section de φ10-26 mm revêtue de zinc qui doit éviter une étape de placage séparée.
Comment sélectionner une tubeuse galvanisée
Confirmez que votre bobine est galvanisée et notez le poids du revêtement, puis faites correspondre le diamètre extérieur et l'épaisseur de paroi à φ10-26 mm / 0,4-1,5 mm. Vérifiez la capacité de refroidissement et le contrôle de la soudure pour un brûlage minimal, et dimensionnez les utilités pour votre vitesse.
Installation, support et après-vente
La ZY20 est livrée en package clé en main avec des plans d'implantation et de fondation afin que vous puissiez préparer le site avant la livraison. L'installation et la mise en service sur site dirigées par des ingénieurs amènent la ligne à sa production nominale, avec une formation des opérateurs pour remettre une ligne en marche. Une garantie d'un an avec support de pièces de rechange protège l'investissement, et comme la ligne accepte les bobines laminées à chaud, laminées à froid et galvanisées, vous pouvez vous adapter aux coûts des matériaux et à la demande du marché sans réoutillage.
Questions fréquemment posées sur la tubeuse galvanisée ZY20
Le revêtement de zinc survivra-t-il au soudage ?
Oui, le guidage de soudure étroit et le refroidissement rapide maintiennent le brûlage fin et contrôlable.
Puis-je passer de l'acier galvanisé à l'acier noir ?
Oui, le même passage gère les bobines laminées à chaud, laminées à froid et galvanisées avec un changement de rouleau rapide.
Comment les outils sont-ils protégés des résidus de zinc ?
Les arbres durcis 42CrMo et la conception à refroidissement rapide réduisent l'accumulation de zinc et l'usure.
