Les goulots d'étranglement de sortie dans les conduites à petit diamètre
Les usines qui doivent ralentir pour maintenir la qualité de soudage ou la rondeur laissent de l'argent sur la table.et toute ligne qui ne peut pas maintenir la vitesse nominale sans défauts ne respecte pas les délais de livraison.
Pourquoi les lignes de petit diamètre ralentissent
À une vitesse plus élevée, la soudure a moins de temps pour fusionner, la couture dérive plus facilement et la chaleur s'accumule plus rapidement que le refroidissement ne peut l'éliminer.des arbres de roulement faibles et des opérateurs de force de refroidissement insuffisants pour réduire la vitesse afin de maintenir la qualité, plafonnant la production quotidienne.

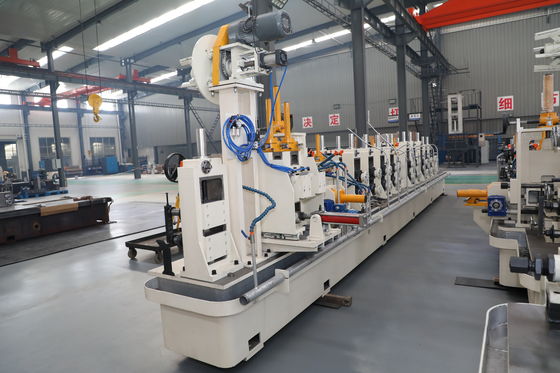

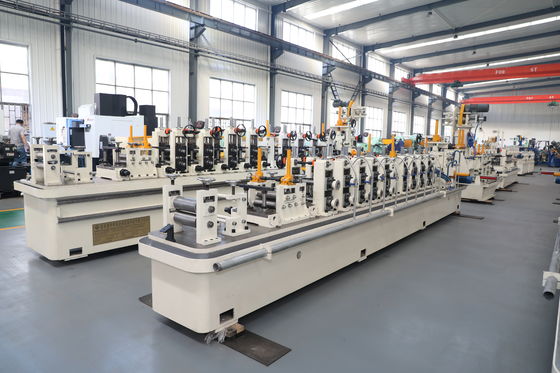

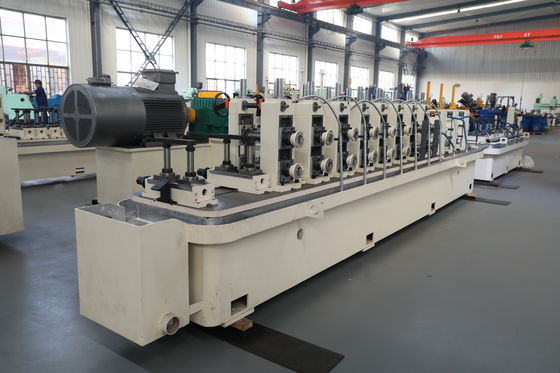

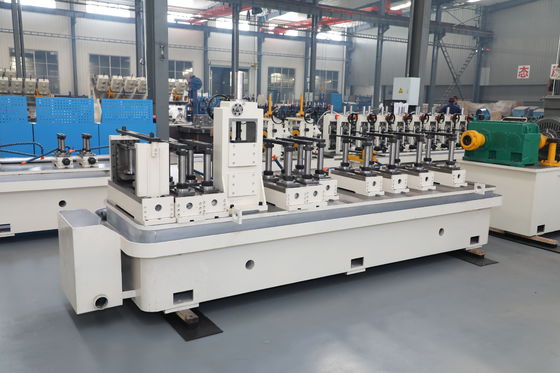

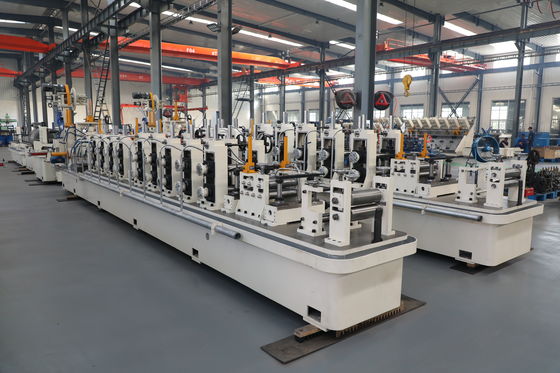

La solution du moulin à tubes à grande vitesse ZY20
Un soudeur HF à l'état solide de 100 kW avec guidage de couture dédié et soudage par compression maintient la fusion complète jusqu'à 90 m/min, de sorte que la vitesse ne coûte pas la qualité de la soudure.
≥ 10 t/h par pulvérisation et refroidissement par bassin de débordement, la chaleur est évacuée assez rapidement pour maintenir la carrosserie ronde, tandis qu'un stabilisateur à 7 rouleaux et une passe à double rayon alimentent la bande à grande vitesse.
Les arbres de roulement durcis au 42CrMo et les supports protégés contre la surcharge permettent au réseau de fonctionner en continu, le micro-ordinateur de la scie volante suivant la vitesse du réseau pour une coupe synchronisée.
Spécifications techniques du moulin à tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10 ∼ 26 mm |
| Épaisseur de paroi | 0.4 ∙ 1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | HR / CR acier à faible teneur en carbone, acier galvanisé |
| Puissance du soudeur HF | 100 kW à l'état solide |
| Formation de poteaux | 5 rouges + 3 finitions |
| Des supports de dimensionnement | 6 horizontales + 6 verticales |
| Rouleaux de nivellement | Plateau de précision à 7 rouleaux |
| Longueur de coupe / précision | 4°8 m, ±3 mm |
| Flux de liquide de refroidissement | ≥ 10 t/h de pulvérisation + bassin de débordement |
| Matériau de l'arbre à rouleaux | 42CrMo éteint et trempé + HF durci |
Processus de production en continu complet
Chaque ZY20 fait circuler un flux continu de la bobine au tube fini coupé.Ensuite, le double rayon forme en 5 rouges et 3 stands de finition sans onde de bord.Un soudeur à haute fréquence à l'état solide de 100 kW fusionne la couture sous pression de compression avec un guide de couture dédié, et une unité automatique de fonderie extérieure dégage immédiatement la perle.≥ 10 tonnes/h de pulvérisation et refroidissement par bassin de débordement bloquent la forme, le train de dimensionnement 6 horizontaux + 6 verticaux définit le diamètre et une tête Turk à 4 rouleaux redresse le tube avant que la scie volante du micro-ordinateur ne coupe des longueurs de 4 8 m à ± 3 mm.Les supports protégés contre la surcharge et les arbres durcis au 42CrMo maintiennent la ligne entière stable sur de longues distances.
Où le moulin à tubes à grande vitesse ZY20 est appliqué
Les fabricants de meubles, de tubes structurels et de tubes de précision qui ont besoin d'une production quotidienne maximale à partir d'une ligne de petit diamètre φ10-26 mm.
Comment choisir un moulin à tubes à grande vitesse
Assurez-vous que votre vitesse requise est conforme à la vitesse ZY20 de 90 m/min, confirmez la puissance du soudeur et la vitesse de refroidissement pour cette vitesse, et mesurez votre accumulateur et votre découler pour un fonctionnement continu.
Installation, support et service après-vente
Le ZY20 est livré comme un ensemble clé en main avec la mise en page et les dessins de fondation afin que vous puissiez préparer le site avant la livraison.,Une garantie d'un an avec support de pièces de rechange protège l'investissement, et parce que la ligne accepte HR, CR et bobine galvanisée,vous pouvez vous adapter à l'évolution des coûts des matériaux et de la demande du marché sans re-outillage.
Questions fréquemment posées sur le moulin à tubes à grande vitesse ZY20
Le ZY20 peut-il maintenir la qualité de soudage à 90 m/min?
Oui, le soudage HF à l'état solide avec guidage des coutures assure la fusion complète à la vitesse nominale.
Qu'est-ce qui limite la vitesse des lignes?
Temps de fusion de soudage et capacité de refroidissement, tous deux dimensionnés pour 90 m/min sur le ZY20.
La scie volante est-elle synchronisée à la vitesse?
La scie volante du micro-ordinateur suit la vitesse de la ligne pour une coupe synchronisée précise.
