Fusion de soudure incohérente due à des soudeuses obsolètes
Un tube n'est aussi solide que sa soudure, et une fusion incohérente due à des soudeuses de type tube ou usées laisse des joints faibles qui se fendent lors du cintrage ou fuient en service. Les usines recherchant une qualité de soudure stable sur des tubes à paroi mince de φ10-26mm ont besoin d'un apport de chaleur répétable et contrôlable.
Pourquoi la fusion de soudure devient incohérente
Les soudeuses anciennes ou sous-dimensionnées ont du mal à maintenir l'apport de chaleur lorsque la vitesse de ligne et l'épaisseur de paroi changent, de sorte que le joint fusionne trop ou pas assez. Sans guidage positif du joint, les bords dérivent du centre, et une pression de serrage incohérente laisse des vides ou un excès de bavure au niveau de la soudure.
La solution de la ligne de tubes à soudage HF ZY20
Une soudeuse HF à état solide de 100 kW fournit une chaleur stable et réglable sur toute la plage de φ10-26mm / 0,4-1,5mm, maintenant une fusion constante jusqu'à 90 m/min.
Un guidage de joint dédié verrouille les bords avant que les rouleaux de serrage n'achèvent la fusion, et une pression de serrage réglable s'adapte à la paroi pour une soudure propre et solide.
L'enlèvement automatique de bavure extérieure nettoie ensuite le cordon, de sorte que le tube soudé passe proprement au calibrage sans défauts de surface.
Spécifications techniques de la ligne de tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10–26 mm |
| Épaisseur de paroi | 0,4–1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | Acier faiblement allié HR/CR, acier galvanisé |
| Puissance de la soudeuse HF | 100 kW à état solide |
| Bancs de formage | 5 ébaucheurs + 3 finisseurs |
| Bancs de calibrage | 6 horizontaux + 6 verticaux |
| Rouleaux de dressage | Redresseur de précision à 7 rouleaux |
| Longueur de coupe / précision | 4–8 m, ±3 mm |
| Débit de refroidissement | ≥10 t/h pulvérisation + bassin de débordement |
| Matériau de l'arbre de rouleau | 42CrMo trempé & revenu + durci HF |
Processus de production continu complet

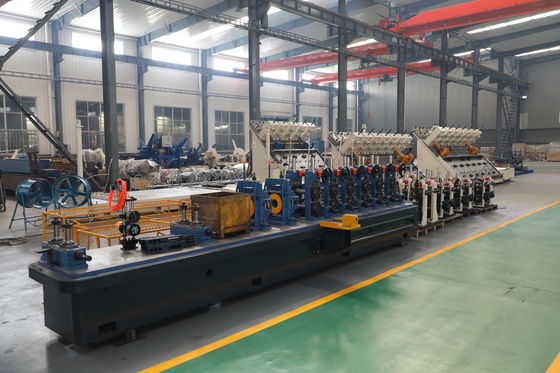

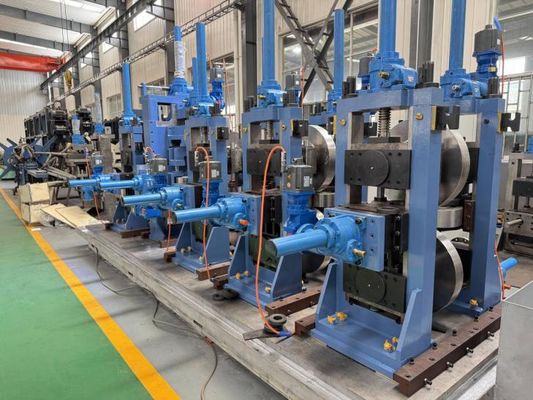

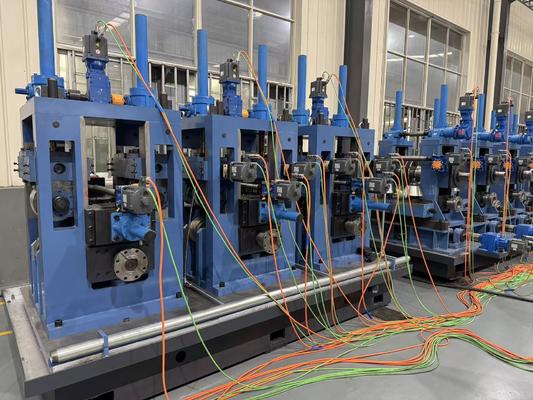

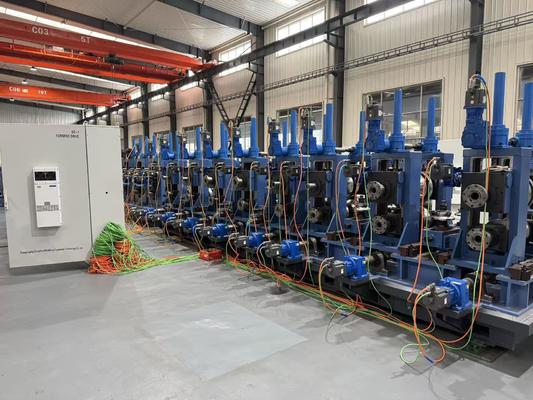

Chaque ZY20 fonctionne en flux continu de la bobine au tube coupé fini. Un dérouleur alimente la bande à travers un redresseur de précision à 7 rouleaux qui élimine le voile de bobine, puis le formage à double rayon la façonne dans 5 bancs d'ébauche et 3 bancs de finition sans ondulation des bords. Une soudeuse HF à état solide de 100 kW fusionne le joint sous pression de serrage avec un guide de joint dédié, et une unité automatique d'enlèvement de bavure extérieure nettoie le cordon immédiatement. Le refroidissement par pulvérisation de ≥10 t/h plus un bassin de débordement verrouille la forme, le train de calibrage 6 horizontaux + 6 verticaux règle le diamètre, et une tête turque à 4 rouleaux redresse le tube avant que la scie volante à microprocesseur ne coupe des longueurs de 4 à 8 m à ±3 mm. Les bancs protégés contre les surcharges et les arbres durcis en 42CrMo maintiennent la stabilité de toute la ligne sur de longues séries.
Où la ligne de tubes à soudage HF ZY20 est appliquée
Tubes en acier soudés pour applications de mobilier, structurelles, de précision et galvanisées où une soudure HF solide et répétable est le facteur de qualité critique.
Comment sélectionner une ligne de tubes à soudage HF
Confirmez votre plage d'épaisseur de paroi et votre vitesse, puis vérifiez que la puissance de la soudeuse (100 kW à état solide sur la ZY20) couvre votre mélange de matériaux. Vérifiez le guidage du joint et le contrôle du serrage pour une fusion répétable, et confirmez la capacité de refroidissement après la soudure.
Installation, support et après-vente
La ZY20 est livrée en package clé en main avec des plans d'implantation et de fondation afin que vous puissiez préparer le site avant la livraison. L'installation et la mise en service sur site dirigées par des ingénieurs amènent la ligne à sa production nominale, avec une formation des opérateurs pour vous remettre une ligne en marche. Une garantie d'un an avec support de pièces de rechange protège l'investissement, et comme la ligne accepte les bobines HR, CR et galvanisées, vous pouvez vous adapter aux coûts changeants des matériaux et à la demande du marché sans réoutillage.
Questions fréquemment posées sur la ligne de tubes à soudage HF ZY20
Pourquoi l'état solide plutôt que le soudage par tube ?
La sortie à état solide est stable et réglable, offrant une fusion répétable sur toute la plage d'épaisseur de paroi.
Comment le joint est-il maintenu centré ?
Un guide de joint dédié positionne les bords avant le soudage par serrage.
Quelle est la puissance de la soudeuse ?
100 kW à état solide, dimensionnée pour φ10-26mm et 0,4-1,5mm à 90 m/min.
