Vague de bord et instabilité lors de la formation de tubes
Chaque défaut de tube commence à la section de formage. les moulins qui ne peuvent pas alimenter plat,matériau de déchets de bande stable à chaque changement de bobine.
Pourquoi le moulage produit une vague de bord
La bande qui entre dans la section de formage avec des courbes de bobine ou de camber se plie de manière inégale, et un passage d'un seul rayon concentre la déformation au bord.,le bord se boucle avant le soudage et la couture arrive mal alignée.

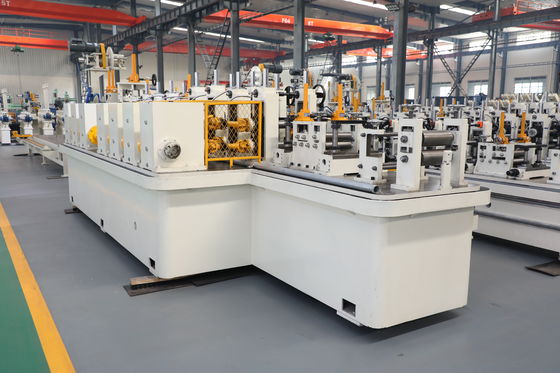

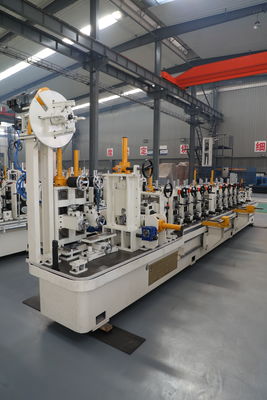

La solution du moulin à tubes à rouleaux ZY20
Un nivelleur de précision à 7 rouleaux élimine le jeu de bobines et alimente la bande plate, créant un démarrage stable pour chaque passage.
La conception d'un passage à double rayon sur une base à rouleaux horizontaux de ligne inférieure façonne la bande doucement, tandis que la forme rugueuse à 5 supports plus la finition à 3 supports complètent progressivement la ronde sans onde de bord.
Les supports horizontaux protégés contre la surcharge et les arbres durcis au 42CrMo maintiennent le passage stable, de sorte que la bande atteint la soudure centrée et prête à la fusion complète.
Spécifications techniques du moulin à tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10 ∼ 26 mm |
| Épaisseur de paroi | 0.4 ∙ 1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | HR / CR acier à faible teneur en carbone, acier galvanisé |
| Puissance du soudeur HF | 100 kW à l'état solide |
| Formation de poteaux | 5 rouges + 3 finitions |
| Des supports de dimensionnement | 6 horizontales + 6 verticales |
| Rouleaux de nivellement | Plateau de précision à 7 rouleaux |
| Longueur de coupe / précision | 4°8 m, ±3 mm |
| Flux de liquide de refroidissement | ≥ 10 t/h de pulvérisation + bassin de débordement |
| Matériau de l'arbre à rouleaux | 42CrMo éteint et trempé + HF durci |
Processus de production en continu complet
Chaque ZY20 fait circuler un flux continu de la bobine au tube fini coupé.Ensuite, le double rayon forme en 5 rouges et 3 stands de finition sans onde de bord.Un soudeur à haute fréquence à l'état solide de 100 kW fusionne la couture sous pression de compression avec un guide de couture dédié, et une unité automatique de fonderie extérieure dégage immédiatement la perle.≥ 10 tonnes/h de pulvérisation et refroidissement par bassin de débordement bloquent la forme, le train de dimensionnement 6 horizontaux + 6 verticaux définit le diamètre et une tête Turk à 4 rouleaux redresse le tube avant que la scie volante du micro-ordinateur ne coupe des longueurs de 4 8 m à ± 3 mm.Les supports protégés contre la surcharge et les arbres durcis au 42CrMo maintiennent la ligne entière stable sur de longues distances.
Où est appliqué le moulin à tubes à rouleaux ZY20
La précision, les meubles et les tubes structurels où la formation stable et l'entrée de bande plane déterminent la qualité de la soudure et la rondeur finale.
Comment choisir un moulin à tubes à rouleaux
Vérifiez d'abord le nombre de rouleaux et la conception de la passe de l'uniformisateur la ZY20 utilise le nivellement à 7 rouleaux et la formation à double rayon.et confirmer la configuration de votre profil.
Installation, support et service après-vente
Le ZY20 est livré comme un ensemble clé en main avec la mise en page et les dessins de fondation afin que vous puissiez préparer le site avant la livraison.,Une garantie d'un an avec support de pièces de rechange protège l'investissement, et parce que la ligne accepte HR, CR et bobine galvanisée,vous pouvez vous adapter à l'évolution des coûts des matériaux et de la demande du marché sans re-outillage.
Questions fréquemment posées sur le moulin à tubes à rouleaux ZY20
Comment le ZY20 empêche-t-il l'onde de bord?
Un nivelleur à 7 rouleaux plus une passe à double rayon et un support formant 5+3 façonnent progressivement la bande.
Quelle est la disposition du support de formation?
5 stands de roulement + 3 stands de finition terminent le tour en étapes contrôlées.
Pourquoi des passes à double rayon?
Ils répartissent la flexion sur la bande au lieu de la concentrer au bord.
