Usure prématurée des cylindres et dérive dimensionnelle
L'usure des cylindres et des arbres est le coût caché de la production de tubes : à mesure que les arbres s'usent, le passage s'élargit et le diamètre extérieur, la rondeur et la qualité de la soudure se dégradent jusqu'à ce que la ligne doive s'arrêter pour un re-cylindrage. Les lignes avec un matériau d'arbre tendre font face à des re-outillages fréquents et coûteux et à une production incohérente.
Pourquoi les arbres de cylindres s'usent rapidement
L'acier ordinaire des arbres se déforme et s'use sous la pression et la chaleur continues du laminage, en particulier sur les postes de formage et de calibrage à forte charge. Une fois que le profil du passage est décalé, chaque tube dérive hors tolérance, et les changements fréquents de cylindres augmentent les temps d'arrêt et le coût de l'outillage.
La solution de la ligne de tubes durable ZY20

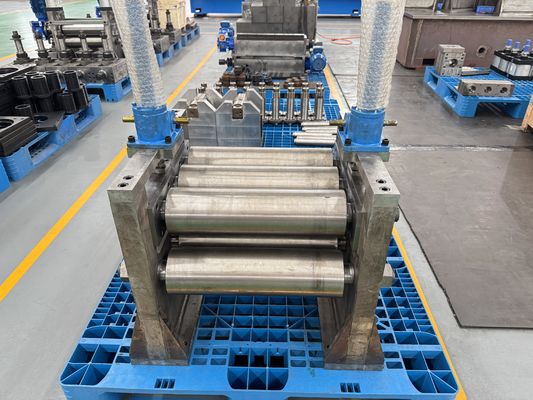

Les postes de formage et de calibrage utilisent un matériau d'arbre de cylindre 42CrMo, trempé, revenu et durci par induction, pour une haute résistance à l'usure et un profil de passage stable.
Les postes horizontaux à protection contre les surcharges protègent les cylindres et la chaîne d'entraînement en cas de charge anormale, réduisant ainsi le risque de dommages à l'arbre et aux cylindres.

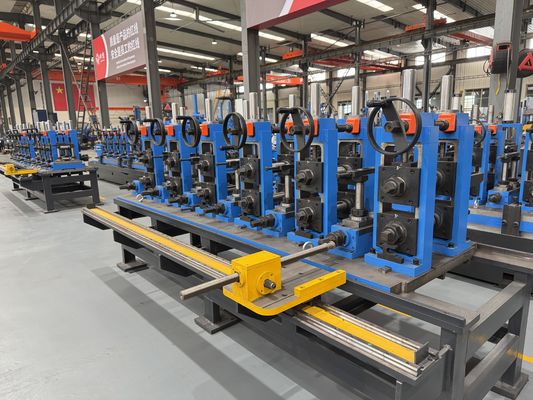

Les cadres à changement rapide à traction latérale simplifient le remplacement des cylindres lorsqu'il est finalement nécessaire, réduisant les temps d'arrêt de maintenance.
Spécifications techniques de la ligne de tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10–26 mm |
| Épaisseur de paroi | 0,4–1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | Acier faiblement carbone HR / CR, acier galvanisé |
| Puissance du soudeur HF | 100 kW à état solide |
| Postes de formage | 5 ébauche + 3 finition |
| Postes de calibrage | 6 horizontaux + 6 verticaux |
| Rouleaux de nivellement | Niveleur de précision à 7 rouleaux |
| Longueur de coupe / précision | 4–8 m, ±3 mm |
| Débit de liquide de refroidissement | ≥10 t/h pulvérisation + bassin de débordement |
| Matériau de l'arbre de cylindre | 42CrMo trempé et revenu + durci par induction |
Processus de production continu complet

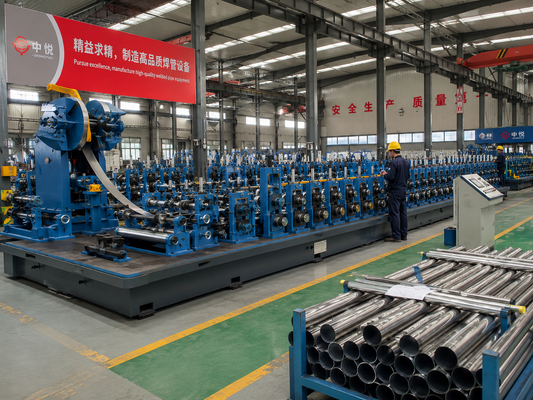

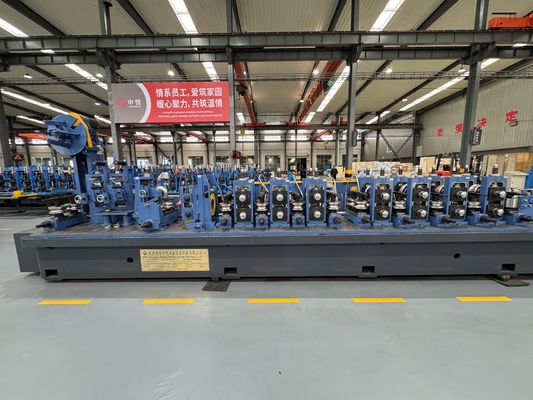

Chaque ZY20 fonctionne en flux continu de la bobine au tube coupé fini. Un dérouleur alimente la bande à travers un niveleur de précision à 7 rouleaux qui élimine le cintrage de la bobine, puis le formage à double rayon la façonne dans 5 postes d'ébauche et 3 postes de finition sans ondulation de bord. Un soudeur HF à état solide de 100 kW fusionne le joint sous pression de serrage avec un guide de joint dédié, et une unité automatique de bavure extérieure élimine le cordon immédiatement. Le refroidissement par pulvérisation de ≥10 t/h plus un bassin de débordement fixe la forme, le train de calibrage 6 horizontaux + 6 verticaux règle le diamètre, et une tête turque à 4 rouleaux redresse le tube avant que la scie volante à microprocesseur ne coupe des longueurs de 4–8 m à ±3 mm. Les postes à protection contre les surcharges et les arbres durcis 42CrMo maintiennent la stabilité de toute la ligne sur de longues périodes.
Où la ligne de tubes durable ZY20 est appliquée
Production de tubes continue et à haut volume où la durée de vie de l'arbre de cylindre et la stabilité dimensionnelle déterminent directement la qualité de la production et le coût d'exploitation.
Comment sélectionner une ligne de tubes durable
Demandez le matériau de l'arbre de cylindre et le traitement thermique – le ZY20 utilise du 42CrMo avec trempe et durcissement par induction. Vérifiez la protection contre les surcharges et la conception à changement rapide pour réduire la maintenance.
Installation, support et après-vente
Le ZY20 est livré en package clé en main avec des plans d'implantation et de fondation afin que vous puissiez préparer le site avant la livraison. L'installation et la mise en service sur site dirigées par des ingénieurs amènent la ligne à sa production nominale, avec une formation des opérateurs pour vous remettre une ligne en marche. Une garantie d'un an avec support de pièces de rechange protège l'investissement, et comme la ligne accepte les bobines HR, CR et galvanisées, vous pouvez vous adapter aux coûts des matériaux et à la demande du marché sans re-outillage.
Questions fréquemment posées sur la ligne de tubes durable ZY20
Quel est le matériau des arbres de cylindres ?
42CrMo, trempé, revenu et durci par induction pour une résistance à l'usure.
Comment les cylindres sont-ils protégés contre les surcharges ?
Les postes de formage horizontaux sont équipés d'une protection contre les surcharges pour protéger les cylindres et la chaîne d'entraînement.
Comment les cylindres sont-ils remplacés ?
Les cadres à changement rapide à traction latérale permettent aux opérateurs d'échanger les cylindres sans démonter les postes adjacents.
