Des temps d'arrêt coûteux lors des changements de rouleaux
Chaque changement de taille interrompt la production, et dans les usines à arbre fixe, les opérateurs doivent démanteler les supports adjacents pour arriver à un ensemble de rouleaux.Le temps de changement est la plus grande consommation de production.
Pourquoi le changement de rouleau est lent
Les modèles à arbre fixe nécessitent d'enlever les rouleaux voisins pour accéder à l'ensemble cible, et le réalignement du passage après chaque changement est manuel et sujet à erreur.plus la capacité est perdue lors de fréquentes sorties de taille.
La solution de moulin à tubes à changement rapide ZY20

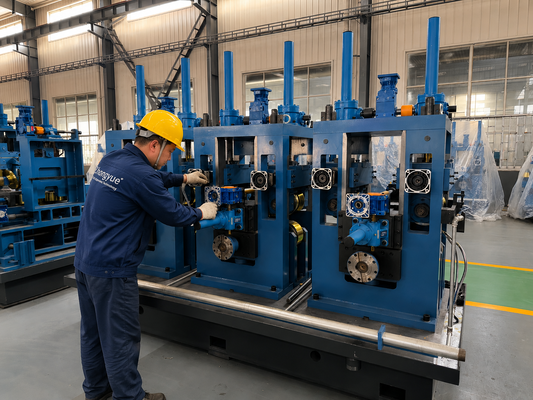

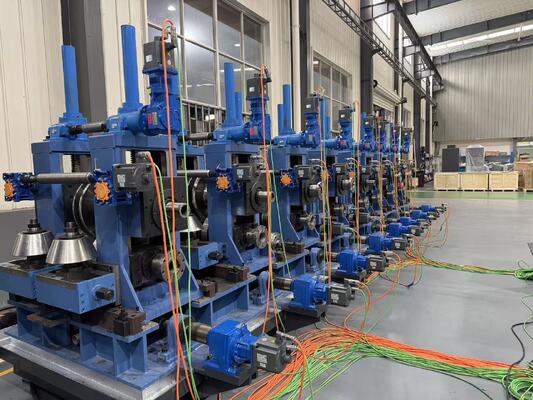

Les supports de formage et de dimensionnement utilisent des cadres à changement rapide à traction latérale, de sorte que les opérateurs glissent un rouleau déposé et un nouveau sans démonter les supports adjacents.
Les ensembles de rouleaux préalignés réduisent le travail de réalignement, permettant à la ligne de revenir à la vitesse nominale plus rapidement après chaque changement de taille.
Combiné avec des arbres durcis au 42CrMo, le changement rapide réduit au minimum les temps d'arrêt de maintenance et de commutation dans la production de lots courts.
Spécifications techniques du moulin à tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10 ∼ 26 mm |
| Épaisseur de paroi | 0.4 ∙ 1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | HR / CR acier à faible teneur en carbone, acier galvanisé |
| Puissance du soudeur HF | 100 kW à l'état solide |
| Formation de poteaux | 5 rouges + 3 finitions |
| Des supports de dimensionnement | 6 horizontales + 6 verticales |
| Rouleaux de nivellement | Plateau de précision à 7 rouleaux |
| Longueur de coupe / précision | 4°8 m, ±3 mm |
| Flux de liquide de refroidissement | ≥ 10 t/h de pulvérisation + bassin de débordement |
| Matériau de l'arbre à rouleaux | 42CrMo éteint et trempé + HF durci |

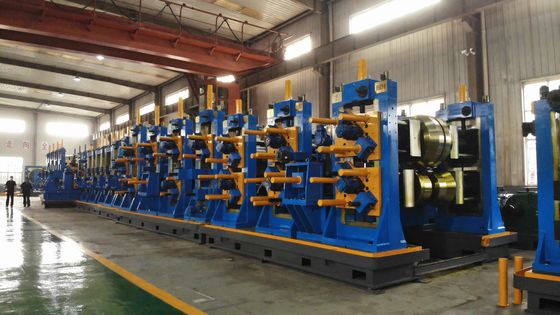

Processus de production en continu complet
Chaque ZY20 fait circuler un flux continu de la bobine au tube fini coupé.Ensuite, le double rayon forme en 5 rouges et 3 stands de finition sans onde de bord.Un soudeur à haute fréquence à l'état solide de 100 kW fusionne la couture sous pression de compression avec un guide de couture dédié, et une unité automatique de fonderie extérieure dégage immédiatement la perle.≥ 10 tonnes/h de pulvérisation et refroidissement par bassin de débordement bloquent la forme, le train de dimensionnement 6 horizontaux + 6 verticaux définit le diamètre et une tête Turk à 4 rouleaux redresse le tube avant que la scie volante du micro-ordinateur ne coupe des longueurs de 4 8 m à ± 3 mm.Les supports protégés contre la surcharge et les arbres durcis au 42CrMo maintiennent la ligne entière stable sur de longues distances.
Où le moulin à tubes à changement rapide ZY20 est appliqué
Les producteurs qui exécutent de nombreuses tailles de petit diamètre dans de courts lots qui ont besoin de minimiser les temps d'arrêt de changement et de maximiser le temps de fonctionnement.
Comment choisir un moulin à tubes à changement rapide
Confirmez votre fréquence de mélange de taille, puis vérifiez le mécanisme de changement de rouleau sur les cadres de traction latérale sur les supports de formage et de dimensionnement pour réduire le temps de changement.
Installation, support et service après-vente
Le ZY20 est livré comme un ensemble clé en main avec la mise en page et les dessins de fondation afin que vous puissiez préparer le site avant la livraison.,Une garantie d'un an avec support de pièces de rechange protège l'investissement, et parce que la ligne accepte HR, CR et bobine galvanisée,vous pouvez vous adapter à l'évolution des coûts des matériaux et de la demande du marché sans re-outillage.
Questions fréquemment posées sur le moulin à tubes à changement rapide ZY20
Comment fonctionne le changement de rouleau?
Les ensembles de rouleaux glissent sur le côté et sont remplacés sans démonter les supports adjacents.
Quels sont les stands qui changent rapidement?
Les supports de formage et de dimensionnement utilisent des cadres à changement rapide à traction latérale.
Le changement rapide affecte-t-il la précision?
Aucun assemblage de rouleaux pré-alignés ne maintient la précision de la passe après chaque changement.
