Cordons de soudure et déformation thermique après soudage
Le cordon de soudure extérieur et la chaleur résiduelle sont les deux plus grandes menaces pour la qualité du tube juste après le soudage. Un cordon rugueux marque les rouleaux en aval et ruine l'état de surface, tandis que la chaleur qui n'est pas évacuée assez rapidement déforme le corps et altère la rondeur.
Pourquoi les cordons et la chaleur endommagent le tube
Sans ébavurage, le cordon extérieur surélevé raye les rouleaux de calibrage et transfère des marques à chaque tube. Un refroidissement lent ou inégal permet à la chaleur résiduelle de déformer la paroi mince, de sorte que le corps arrive au calibrage déjà hors-ronde et difficile à corriger.
La solution de tubeuse à ébavurage ZY20
Une unité automatique d'ébavurage extérieur avec alimentation pneumatique rapide en entrée/sortie élimine le cordon de soudure, protégeant les rouleaux et offrant une surface propre.
Le refroidissement par pulvérisation et par bassin de débordement avec des buses métalliques réglables fournit un débit de liquide de refroidissement de ≥10 t/h, éliminant rapidement la chaleur de soudage pour une rondeur stable.
Le tube refroidi et ébavuré entre ensuite dans le calibrage 6+6 et le redressage Turk head avec un corps lisse et rond prêt pour la finition.
Spécifications techniques de la tubeuse ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10–26 mm |
| Épaisseur de paroi | 0,4–1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | Acier faiblement carbone HR/CR, acier galvanisé |
| Puissance du soudeur HF | 100 kW état solide |
| Supports de formage | 5 ébauche + 3 finition |
| Supports de calibrage | 6 horizontaux + 6 verticaux |
| Rouleaux de nivellement | Niveleur de précision à 7 rouleaux |
| Longueur de coupe / précision | 4–8 m, ±3 mm |
| Débit de liquide de refroidissement | ≥10 t/h pulvérisation + bassin de débordement |
| Matériau de l'arbre de rouleau | 42CrMo trempé et revenu + durci HF |
Processus de production continu complet

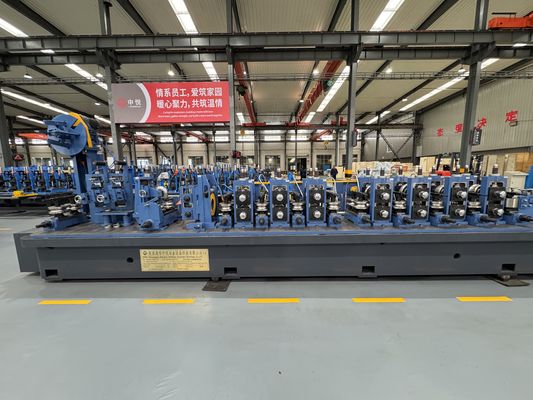

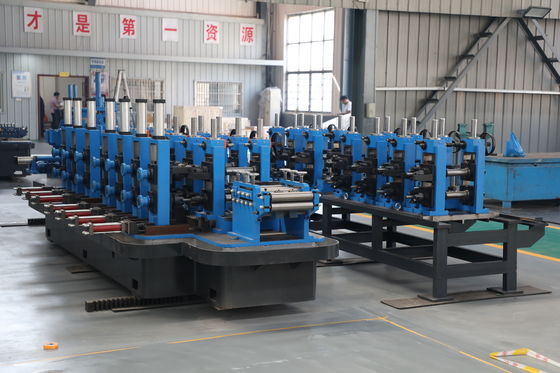

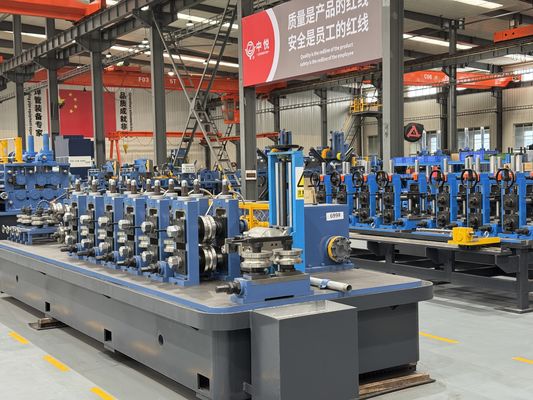

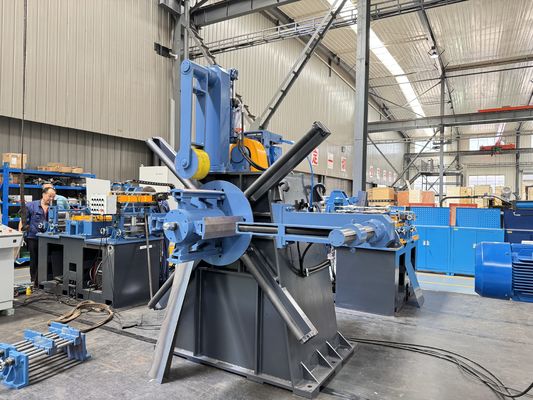

Chaque ZY20 fonctionne en flux continu de la bobine au tube coupé fini. Un dérouleur alimente la bande à travers un niveleur de précision à 7 rouleaux qui élimine le cintrage de bobine, puis le formage à double rayon la façonne dans 5 supports d'ébauche et 3 de finition sans ondulation de bord. Un soudeur HF à état solide de 100 kW fusionne le joint sous pression de serrage avec un guide de joint dédié, et une unité automatique d'ébavurage extérieur élimine le cordon immédiatement. Le refroidissement par pulvérisation et par bassin de débordement de ≥10 t/h verrouille la forme, le train de calibrage 6 horizontaux + 6 verticaux règle le diamètre, et une tête Turk à 4 rouleaux redresse le tube avant que la scie volante à microprocesseur ne coupe des longueurs de 4 à 8 m à ±3 mm. Les supports protégés contre les surcharges et les arbres durcis 42CrMo maintiennent la stabilité de toute la ligne sur de longues séries.
Où la tubeuse à ébavurage ZY20 est appliquée
Toute ligne de tubes φ10-26 mm où un cordon de soudure propre et un refroidissement contrôlé sont requis pour les tubes plaqués, revêtus ou de précision.
Comment sélectionner une tubeuse à ébavurage et refroidissement
Confirmez que l'ébavurage est automatique avec une alimentation rapide en entrée/sortie, et vérifiez la capacité de refroidissement — la ZY20 fournit ≥10 t/h par pulvérisation et bassin de débordement avec des buses réglables.
Installation, support et après-vente
La ZY20 est livrée en package clé en main avec des plans d'implantation et de fondation afin que vous puissiez préparer le site avant la livraison. L'installation et la mise en service sur site dirigées par des ingénieurs amènent la ligne à la production nominale, avec une formation des opérateurs pour remettre une machine en marche. Une garantie d'un an avec support de pièces de rechange protège l'investissement, et comme la ligne accepte les bobines HR, CR et galvanisées, vous pouvez vous adapter aux coûts des matériaux et à la demande du marché sans réoutillage.
Questions fréquemment posées sur la tubeuse à ébavurage ZY20
Comment le cordon extérieur est-il retiré ?
Une unité automatique d'ébavurage avec alimentation pneumatique rapide en entrée/sortie.
Quelle est la capacité de refroidissement ?
≥10 t/h par refroidissement par pulvérisation et bassin de débordement avec buses métalliques réglables.
Pourquoi le refroidissement est-il important ?
Un refroidissement rapide et uniforme verrouille la rondeur avant le calibrage et empêche la déformation thermique.
