Contrôle final de la taille et de la rondeur après soudage
La soudure n'achève pas le tuyau, la section de dimensionnement le fait.et échoue aux vérifications dimensionnelles que les acheteurs de précision et de structure exigent.
Pourquoi les tubes ne font pas tourner le moulin
Une carrosserie soudée transporte de la chaleur résiduelle et des contraintes qui la tirent hors de la ronde à moins qu'elle ne soit progressivement redimensionnée.et le tube atteint la scie déjà hors spec.

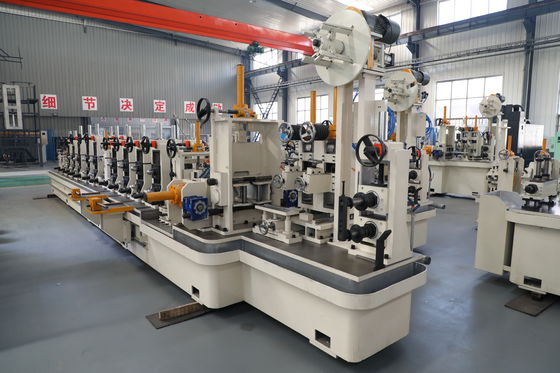

La solution de broyeur de tubes de dimensionnement ZY20
Un train de dimensionnement 6 horizontaux + 6 verticaux contrôle progressivement le diamètre et la rondeur finis après le soudage.
Une tête Turk à 4 rouleaux avec réglage de rotation vers le haut, gauche-droite et vers le bas redresse le tube et le guide avec précision dans la scie volante.
Le dimensionnement et le redressement combinés donnent un tube fini stable, rond et droit prêt à être coupé à une vitesse maximale de 90 m/min.
Spécifications techniques du moulin à tubes ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10 ∼ 26 mm |
| Épaisseur de paroi | 0.4 ∙ 1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | HR / CR acier à faible teneur en carbone, acier galvanisé |
| Puissance du soudeur HF | 100 kW à l'état solide |
| Formation de poteaux | 5 rouges + 3 finitions |
| Des supports de dimensionnement | 6 horizontales + 6 verticales |
| Rouleaux de nivellement | Plateau de précision à 7 rouleaux |
| Longueur de coupe / précision | 4°8 m, ±3 mm |
| Flux de liquide de refroidissement | ≥ 10 t/h de pulvérisation + bassin de débordement |
| Matériau de l'arbre à rouleaux | 42CrMo éteint et trempé + HF durci |
Processus de production en continu complet
Chaque ZY20 fait circuler un flux continu de la bobine au tube fini coupé.Ensuite, le double rayon forme en 5 rouges et 3 stands de finition sans onde de bord.Un soudeur à haute fréquence à l'état solide de 100 kW fusionne la couture sous pression de compression avec un guide de couture dédié, et une unité automatique de fonderie extérieure dégage immédiatement la perle.≥ 10 tonnes/h de pulvérisation et refroidissement par bassin de débordement bloquent la forme, le train de dimensionnement 6 horizontaux + 6 verticaux définit le diamètre et une tête Turk à 4 rouleaux redresse le tube avant que la scie volante du micro-ordinateur ne coupe des longueurs de 4 8 m à ± 3 mm.Les supports protégés contre la surcharge et les arbres durcis au 42CrMo maintiennent la ligne entière stable sur de longues distances.
Où le moulin à tubes de dimensionnement ZY20 est appliqué
Tubes de précision, de structure et de mobilier où la rondeur et la droiture définitives déterminent si les pièces s'assemblent et se terminent correctement.
Comment choisir un moulin à tubes
Vérifiez le nombre de poteaux de dimensionnement la ZY20 utilise 6 poteaux horizontaux + 6 verticaux et confirmez qu'un redresseur de tête Turk est inclus pour la rondeur et la droiture avant la scie.
Installation, support et service après-vente
Le ZY20 est livré comme un ensemble clé en main avec la mise en page et les dessins de fondation afin que vous puissiez préparer le site avant la livraison.,Une garantie d'un an avec support de pièces de rechange protège l'investissement, et parce que la ligne accepte HR, CR et bobine galvanisée,vous pouvez vous adapter à l'évolution des coûts des matériaux et de la demande du marché sans re-outillage.
Questions fréquemment posées sur le moulin à tubes de dimensionnement ZY20
Combien de supports de dimensionnement le ZY20 a-t-il?
6 supports horizontaux + 6 supports verticaux pour le réglage progressif du diamètre.
Que fait la tête turque?
Il redresse le tube avec un réglage de haut en bas, de gauche à droite et de rotation avant la scie.
Le dimensionnement améliore-t-il la rondeur?
Oui, le train à plusieurs supports et le redresseur maintiennent le tube fini rond et droit.
