Dérive de longueur de coupe et arrêt de scie
Les acheteurs commandent des longueurs fixes et rejettent les pièces trop courtes ou trop longues, la scie volante doit donc couper avec précision pendant que la ligne fonctionne. Les systèmes de scie qui perdent la synchronisation avec la vitesse de la ligne produisent des tubes de longueur incorrecte, et un réarmement lent après chaque coupe limite le débit.
Pourquoi la dérive de coupe à longueur fixe
Une scie qui ne suit pas la vitesse de la ligne coupe pendant que le tube continue de bouger, la longueur varie donc avec les changements de vitesse. Un réarmement lent entre les coupes force également la ligne à s'arrêter, et le jeu mécanique accumule des erreurs sur une journée de production complète.
La solution de tubeuse à scie volante ZY20
Une scie volante contrôlée par micro-ordinateur suit la vitesse de la ligne et synchronise chaque coupe, maintenant des longueurs fixes de 4 à 8 m à ±3 mm.
Le réarmement rapide ramène la scie à la position de départ rapidement, de sorte que la ligne fonctionne en continu jusqu'à 90 m/min sans attendre la scie.
La tête Turk redresse le tube et l'alimente avec précision dans la scie, améliorant encore la constance de la longueur de coupe.
Spécifications techniques de la tubeuse ZY20
| Paramètre | Spécification |
|---|
| Diamètre extérieur du tube | φ10–26 mm |
| Épaisseur de paroi | 0,4–1,5 mm |
| Vitesse de production nominale | jusqu'à 90 m/min |
| Matière première | Acier à faible teneur en carbone HR / CR, acier galvanisé |
| Puissance du soudeur HF | État solide de 100 kW |
| Supports de formage | 5 ébauche + 3 finition |
| Supports de calibrage | 6 horizontaux + 6 verticaux |
| Rouleaux de nivellement | Niveleur de précision à 7 rouleaux |
| Longueur de coupe / précision | 4–8 m, ±3 mm |
| Débit de liquide de refroidissement | ≥10 t/h pulvérisation + bassin de débordement |
| Matériau de l'arbre de rouleau | 42CrMo trempé et revenu + durci HF |
Processus de production continu complet

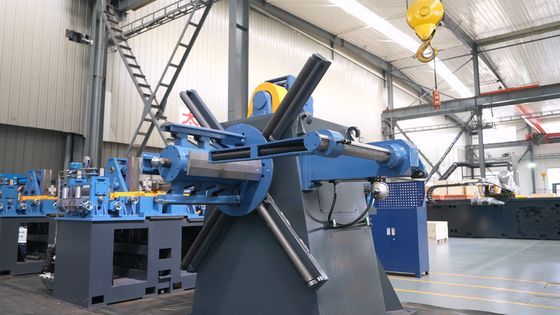

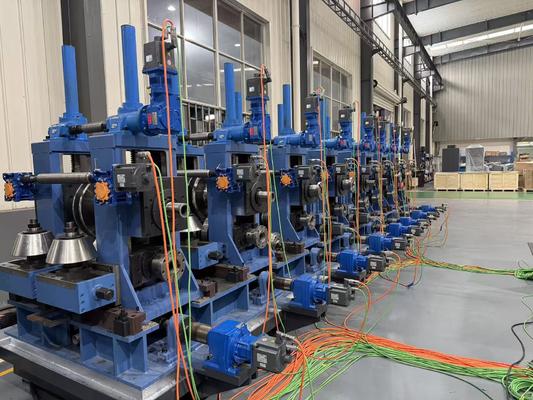

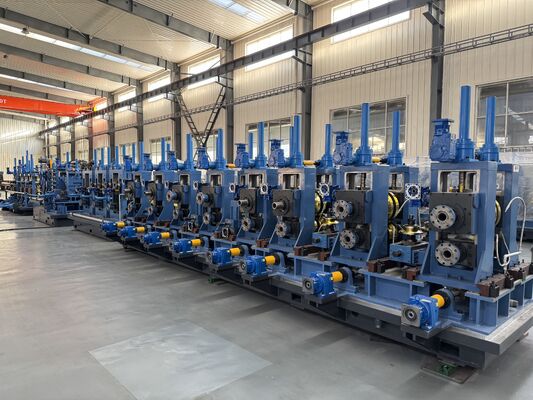

Chaque ZY20 fonctionne en flux continu de la bobine au tube coupé fini. Un dérouleur alimente la bande à travers un niveleur de précision à 7 rouleaux qui élimine le voile de bobine, puis le formage à double rayon la façonne dans 5 supports d'ébauche et 3 de finition sans ondulation de bord. Un soudeur HF à état solide de 100 kW fusionne le joint sous pression de serrage avec un guide de joint dédié, et une unité automatique d'ébavurage extérieur élimine le cordon immédiatement. Le refroidissement par pulvérisation de ≥10 t/h plus un bassin de débordement fixe la forme, la chaîne de calibrage à 6 horizontaux + 6 verticaux règle le diamètre, et une tête Turk à 4 rouleaux redresse le tube avant que la scie volante à micro-ordinateur ne coupe des longueurs de 4 à 8 m à ±3 mm. Les supports protégés contre les surcharges et les arbres durcis 42CrMo maintiennent la stabilité de toute la ligne sur de longues périodes.
Où la tubeuse à scie volante ZY20 est appliquée
Producteurs de tubes fournissant des commandes à longueur fixe pour des applications de mobilier, structurelles et de précision où une précision de longueur de ±3 mm est requise.
Comment sélectionner une tubeuse à scie volante
Confirmez votre plage de longueurs (4-8 m sur la ZY20) et votre précision (±3 mm), et vérifiez que la scie est contrôlée par micro-ordinateur pour le suivi de la vitesse de la ligne et le réarmement rapide.
Installation, support et après-vente
La ZY20 est livrée en package clé en main avec des plans d'implantation et de fondation afin que vous puissiez préparer le site avant la livraison. L'installation et la mise en service sur site dirigées par un ingénieur amènent la ligne à sa production nominale, avec une formation des opérateurs pour remettre une ligne en marche. Une garantie d'un an avec support de pièces de rechange protège l'investissement, et comme la ligne accepte les bobines HR, CR et galvanisées, vous pouvez vous adapter aux coûts des matériaux et à la demande du marché sans réoutillage.
Questions fréquemment posées sur la tubeuse à scie volante ZY20
Quelle précision de coupe la ZY20 atteint-elle ?
±3 mm sur des longueurs fixes de 4 à 8 m.
Comment la scie reste-t-elle précise à grande vitesse ?
Un micro-ordinateur suit la vitesse de la ligne pour une coupe synchronisée avec un réarmement rapide.
La scie ralentit-elle la ligne ?
Non, le réarmement rapide maintient la ligne en marche jusqu'à 90 m/min.
