Broyeur de tubes ZY-32 pour tuyaux de meubles, tubes de construction, etc.



Instruction générale du produit



Informations sur les matières premières :



1	Demande de matériel	Feuillards d'acier laminés à chaud ou à froid, feuillards d'acier galvanisés
2	Qualité du matériau	Acier à faible teneur en carbone, acier faiblement alliéδs≤345Mpa, δb≤610Mpa
3	ID des bandes d'acier	Φ450-Φ508mm
4	OD des bandes d'acier	Φ800-Φ1600mm
5	Poids de la bobineuse	3000kg















Informations sur le produit :

1	diamètre extérieur du tube	12,7 mm-38,1 mm
2	Plage d'épaisseur de paroi	0,6 mm-1,8 mm
3	Longueur du tube	4m-12m
4	Vitesse de ligne	120 m/min













Présentation du produit

L'usine de tubes réglables en acier inoxydable est une solution de fabrication de tubes personnalisée conçue pour les producteurs qui ont besoin de flexibilité, de précision et d'évolutivité future.

Contrairement aux broyeurs à tubes standard optimisés pour une gamme de tailles limitées, les broyeurs à tubes réglables en acier inoxydable sont conçus pour s'adapter à plusieurs spécifications de tuyaux, épaisseurs de paroi et applications de produits avec un temps d'arrêt minimal.

Pour les fabricants desservant des secteurs tels que les tubes décoratifs, les meubles, la transformation des aliments, les systèmes d'échappement automobiles, les équipements médicaux et les pipelines industriels, les exigences de production changent fréquemment. Les clients exigent souvent différents diamètres, formes, finitions et qualités d'acier inoxydable.

Notre usine de tubes en acier inoxydable réglable est conçue pour relever ces défis grâce à une ingénierie modulaire, une technologie de profilage de précision et des configurations de lignes de production personnalisées.

Conclusion:Les fabricants qui produisent plusieurs spécifications de tubes peuvent réduire considérablement le temps de changement et améliorer l’utilisation des équipements en investissant dans un système de production de tubes en acier inoxydable flexible.

Cause

Pourquoi les fabricants de tubes en acier inoxydable ont-ils besoin de lignes de production réglables ?

De nombreux fabricants de tubes sont confrontés à des limitations de production à mesure que les demandes du marché évoluent.

Modifications fréquentes des spécifications

Les clients exigent de plus en plus :

• Différents diamètres
• Différentes épaisseurs de paroi
• Tubes ronds
• Tubes carrés
• Tubes rectangulaires

Les lignes de production traditionnelles nécessitent souvent un remplacement important des rouleaux et des ajustements de la machine.

Hausse des coûts de main-d'œuvre

La configuration et le réglage manuels augmentent les coûts de production et réduisent l’efficacité.

Des temps de configuration longs peuvent entraîner :

• Utilisation réduite de la machine
• Des délais de livraison retardés
• Augmentation des dépenses de fonctionnement

Tendances de production en petits lots

La fabrication moderne s’éloigne de la production de masse pour se tourner vers les commandes personnalisées.

Les fabricants doivent fréquemment basculer entre les produits tout en maintenant leur rentabilité.

Exigences d'expansion futures

De nombreuses usines produisent initialement des tubes décoratifs, mais se développent ensuite dans :

• Tubes industriels
• Tubes automobiles
• Tuyaux en acier inoxydable de qualité alimentaire

Les équipements de conception fixe deviennent souvent un goulot d'étranglement lors de l'expansion.

Conclusion:Le marché privilégie de plus en plus les systèmes de fabrication flexibles, capables de s'adapter rapidement aux exigences changeantes des clients.

Solution

Solution réglable adaptée aux besoins du client de broyeur de tubes d'acier inoxydable

Notre laminoir à tubes en acier inoxydable est conçu autour de la flexibilité, de la précision et de l'évolutivité à long terme.

Conception de machines modulaires

La ligne de production peut être configurée selon les exigences du client, notamment :

• Gamme de tailles de tuyaux
• Vitesse de production
• Niveau d'automatisation
• Configuration de soudage
• Équipement de finition

Cela réduit les coûts de mise à niveau future.

Système de réglage rapide

Les structures de machines optimisées permettent aux opérateurs de changer plus efficacement de spécifications de produits.

Les avantages comprennent :

• Temps d'arrêt réduits
• Transitions de production plus rapides
• Utilisation améliorée des équipements

Profilage de rouleaux de haute précision

La conception avancée du passe-rouleau garantit :

• Qualité de formage stable
• Cohérence dimensionnelle améliorée
• Meilleure finition de surface
• Contrainte matérielle réduite

Intégration Soudage TIG / Plasma

Selon les exigences de production, la ligne peut être équipée de :

• Systèmes de soudage TIG
• Systèmes de soudage au plasma
• Solutions de soudage combinées

Cela garantit une excellente qualité de soudure pour les applications en acier inoxydable.

Contrôle intelligent de la production

L'automatisation basée sur PLC fournit :

• Stockage des recettes
• Gestion des paramètres
• Suivi de production
• Diagnostic des défauts

Cela améliore la cohérence et réduit la dépendance de l’opérateur.

Caractéristiques

Paramètre	Spécification
Plage de diamètres de tubes	Φ12,7 mm – Φ114 mm
Gamme Tube Carré	10×10 mm – 80×80 mm
Épaisseur de paroi	0,4 mm – 4,0 mm
Qualité du matériau	SS201 / SS304 / SS316 / SS409
Vitesse de production	Jusqu'à 120 m/min
Méthode de soudage	TIG/Plasma
Forme du tube	Rond/Carré/Rectangle
Système de contrôle	Automate + écran tactile
Type de réglage	Semi-automatique / automatique
Alimentation	Personnalisé
Niveau d'automatisation	Spécifique au client
Capacité annuelle	Jusqu'à 80 000 tonnes

Les spécifications techniques peuvent être personnalisées en fonction des exigences de production du client.

Application

Tubes décoratifs en acier inoxydable

Utilisé dans :

• Mains courantes
• Garde-corps
• Décoration d'intérieur
• Structures architecturales

Industrie du meuble

Fabrique :

• Tube de chaise
• Cadres de table
• Structures de lit
• Composants de mobilier de bureau

Industrie de transformation des aliments

Produit des tubes sanitaires en acier inoxydable utilisés dans les lignes de production d'aliments et de boissons.

Industrie automobile

Convient pour :

• Systèmes d'échappement
• Tubes structurels
• Composants de garniture décorative

Systèmes de tuyauterie industrielle

Utilisé pour :

• Traitement chimique
• Traitement de l'eau
• Équipement pharmaceutique
• Transport de fluides industriels

Fabrication de matériel médical

Produit des tubes de précision en acier inoxydable utilisés dans les équipements de soins de santé et de laboratoire.

Comment ça marche

Processus de fabrication de tubes en acier inoxydable

Étape 1 : Chargement de la bobine

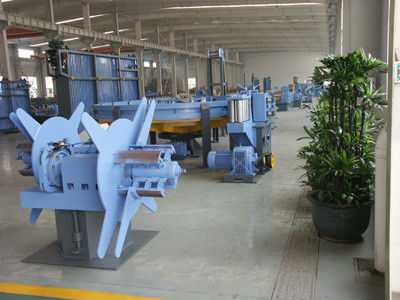

Les bobines d'acier inoxydable sont chargées sur le dérouleur.

Étape 2 : Préparation des bandes

La bande est nivelée et guidée dans la section de formage.

Étape 3 : Profilage

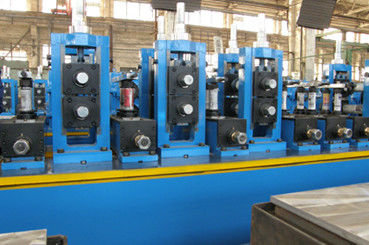

Plusieurs cages de laminage transforment progressivement la bande plate en un profilé tubulaire.

Étape 4 : Soudage

Le joint du tube est assemblé à l’aide de la technologie de soudage TIG ou plasma.

Étape 5 : Traitement des cordons de soudure

La zone de soudure est traitée pour améliorer la qualité et l'apparence de la surface.

Étape 6 : Dimensionnement et lissage

Le tube est calibré aux dimensions finales et aux exigences de rectitude.

Étape 7 : Découpe

Une scie volante ou un équipement de coupe orbitale coupe le tube à des longueurs spécifiées.

Étape 8 : Finition et emballage

Des systèmes optionnels de polissage, de recuit, d’inspection et d’emballage complètent le processus.

Comment choisir

Comment sélectionner le bon broyeur de tubes en acier inoxydable réglable

Identifier les types de produits

Déterminez si la production se concentre sur :

• Tubes décoratifs
• Tubes industriels
• Tuyauterie sanitaire
• Tubes automobiles

Chaque application nécessite des configurations différentes.

Évaluer l’expansion future du produit

Choisissez un équipement adapté aux futures tailles de tubes et aux opportunités de marché.

Tenez compte des qualités de matériaux

Différentes qualités d'acier inoxydable nécessitent différentes capacités de soudage et de formage.

Analyser la structure des commandes

Les usines produisant fréquemment des commandes en petits lots bénéficient le plus des systèmes réglables.

Déterminer les exigences en matière d'automatisation

Les systèmes de réglage automatique améliorent l’efficacité des fabricants traitant plusieurs types de produits.

Recommandation:Sélectionnez une usine de tubes qui répond à la fois aux exigences de production actuelles et à l’expansion future du marché plutôt que de vous concentrer uniquement sur les besoins immédiats.

Pourquoi choisir l'équipement métallurgique Zhongyue

Vaste expérience dans la fabrication d'usines de tubes

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. se spécialise dans :

• Usines de tubes en acier inoxydable
• Usines de tubes de restes explosifs des guerres
• Formage direct vers des broyeurs carrés
• Solutions de production de tubes personnalisées

Capacité d'ingénierie personnalisée

Nous fournissons :

• Conception de ligne de production
• Développement de passes roulantes
• Planification de l'aménagement de l'usine
• Supervision des installations
• Formation des opérateurs

Expérience de projet international

Nos équipements servent nos clients dans les domaines suivants :

• Inde
• Asie du Sud-Est
• Moyen-Orient
• Afrique
• Amérique du Sud
• Europe

Support technique à long terme

Les clients bénéficient d'une consultation technique continue, d'une assistance en matière de pièces de rechange et d'une assistance à l'optimisation de la production.

FAQ

1. La tuberie peut-elle produire plusieurs tailles de tubes ?

Oui. La machine est conçue pour prendre en charge une large gamme de diamètres et de profils de tubes grâce à des systèmes de formage et de dimensionnement réglables.

2. Quelles nuances d'acier inoxydable peuvent être traitées ?

La ligne peut traiter du SS201, SS304, SS316, SS409 et d'autres nuances d'acier inoxydable en fonction des exigences du projet.

3. Un réglage automatique est-il disponible ?

Oui. Des options de réglage semi-automatiques et entièrement automatiques sont disponibles pour réduire le temps de configuration.

4. La machine peut-elle produire des tubes carrés et rectangulaires ?

Oui. La ligne de production peut être configurée pour la fabrication de tubes en acier inoxydable ronds, carrés et rectangulaires.

5. Combien de temps prend le changement de taille de produit ?

En fonction de la configuration, le temps de changement peut être considérablement réduit par rapport aux broyeurs à tubes traditionnels, contribuant ainsi à améliorer la productivité et la flexibilité des commandes.

Conclusion

Les fabricants modernes de tubes en acier inoxydable ont besoin de plus qu’une ligne de production standard. Ils ont besoin de solutions de fabrication flexibles, ajustables et évolutives, capables de s'adapter aux demandes changeantes des clients, aux spécifications de produits multiples et à la croissance future de l'entreprise. Une usine de tubes en acier inoxydable réglable offre la précision, la polyvalence et l'efficacité de production nécessaires pour rester compétitif dans l'environnement de fabrication de plus en plus personnalisé d'aujourd'hui.
