Machines de fabrication de tubes SS et équipements de formage de rouleaux en acier galvanisé pour la production de tubes soudés

Tube d'eau en acier 2 1/2 NB, tube en acier BS1387, ligne de machine de formage de tubes en acier galvanisé

Spécifications de la machine de formage de tubes

1. tuyau OD (rond): 21,3 mm-73 mm

2. Épaisseur de paroi : 1,0 mm-3,2 mm.

3. longueur : 4-12 m

4. Vitesse : 100 m/min

Produits de première nécessité pourl'Acheteur :

Présentation du produit

La machine de fabrication de tuyaux en acier inoxydable et l'équipement de formage de rouleaux d'acier galvanisé sont conçus pour la production continue de tubes en acier inoxydable soudés et de tubes en acier galvanisé pour des applications décoratives, structurelles, de meubles, de construction, de machines et industrielles.

Cette page ne présente pas seulement une machine. Il explique comment choisir la bonne solution de fabrication de tuyaux en fonction du type de matériau, de la forme du tube, de l'épaisseur de la paroi, de la méthode de soudage, des exigences de surface et de l'application finale.

L'acier inoxydable et l'acier galvanisé sont des matériaux différents. L'acier inoxydable se concentre sur la résistance à la corrosion, la finition de surface, l'apparence des soudures et la stabilité du formage. L'acier galvanisé se concentre sur la protection du revêtement de zinc, le contrôle des dommages du revêtement, la précision du formage et la production à haute efficacité.

Une machine de fabrication de tuyaux fiable doit être configurée en fonction du matériau réel. Un titre général ne peut remplacer la sélection technique.

Problème

De nombreux acheteurs recherchent une machine de fabrication de tubes capable de produire à la fois des tubes en acier inoxydable et des tubes en acier galvanisé.

Le vrai problème est que ces deux matériaux se comportent différemment lors du formage, du soudage, du dimensionnement et de la découpe. Si la même configuration est utilisée sans réglage, l'usine peut être confrontée à des rayures de surface, des cordons de soudure instables, des dommages au revêtement, une mauvaise rondeur, des bavures excessives et une mauvaise qualité du produit fini.

Pour l’exportation ou la production standard, le client a besoin de plus qu’une machine en marche. Le client a besoin d’une solution de production de tubes stable, capable de correspondre aux propriétés des matériaux et à l’utilisation finale.

Réponse claire

Une machine de fabrication de tuyaux en acier inoxydable qualifiée ou une ligne de formage de rouleaux en acier galvanisé doit être sélectionnée en fonction du matériau, de la taille du tube, de l'épaisseur de la paroi, du processus de soudage, des exigences de surface, de la vitesse de la ligne, de la méthode de coupe et des besoins d'inspection.

La configuration correcte de la machine permet de réduire les rebuts, de protéger la surface du tube, d'améliorer la stabilité du cordon de soudure et de maintenir une production cohérente.

Cause

Les problèmes de qualité des tubes proviennent souvent d’une inadéquation entre le matériau et la configuration de la machine.

L'acier inoxydable a des exigences plus élevées en matière de protection de surface. Si les rouleaux, les dispositifs de guidage, le procédé de soudage et le système de manutention ne sont pas adaptés, la surface du tube peut être rayée ou déformée.

L'acier galvanisé a un revêtement de zinc en surface. Pendant le formage et le soudage, le revêtement peut être endommagé si la pression de formage, la conception des rouleaux et la chaleur de soudage ne sont pas correctement contrôlées.

Le soudage est une autre cause clé. La production de tuyaux en acier inoxydable peut utiliser le soudage TIG, le soudage au plasma, le soudage au laser ou le soudage à haute fréquence en fonction de l'application du tube et de l'épaisseur de la paroi. La production de tubes en acier galvanisé utilise généralement le soudage à haute fréquence pour une production continue efficace.

La qualité de coupe affecte également l’utilisation finale. Une mauvaise coupe peut créer des bavures, des déformations, une longueur imprécise et un travail supplémentaire de polissage, de filetage, d'emballage ou d'assemblage.

Solution

Cette machine de fabrication de tubes peut être configurée comme une ligne de production de tubes soudés en acier inoxydable ou une ligne de formage de rouleaux en acier galvanisé et de production de tubes soudés.

Pour la production de tubes en acier inoxydable, la machine se concentre sur le formage en douceur, la protection de surface, l'apparence des cordons de soudure, la précision du dimensionnement et le polissage facultatif. Il convient aux tubes décoratifs, aux tubes de meubles, aux mains courantes, aux tubes structurels sanitaires et aux produits industriels en tubes inoxydables.

Pour la production de tubes en acier galvanisé, la machine se concentre sur le formage stable, la protection du revêtement, le soudage à haute fréquence, le contrôle des bavures, la précision du dimensionnement et la sortie à grande vitesse. Il convient aux tubes de construction, aux tubes de serre, aux tubes de clôture, aux tubes de montage solaire, aux cadres de meubles et aux structures en acier léger.

La ligne complète comprend normalement un dérouleur, une cisaille et une soudeuse d'extrémité, un accumulateur de bandes, un broyeur de formage, un système de soudage, un traitement des cordons de soudure, une section de refroidissement, un broyeur de dimensionnement, un dispositif de redressage, une scie volante ou une scie à froid, une table de sortie et un équipement d'emballage en option.

Zhongyue Metallurgy Equipment Technology peut concevoir la machine en fonction des dessins de tubes du client, de la qualité du matériau, de l'épaisseur de la paroi, des exigences de surface, de la disposition de l'atelier, de la vitesse de production et du marché cible.

Caractéristiques

Les spécifications suivantes sont des paramètres de référence. La configuration finale doit être confirmée en fonction du matériau du tube, de la plage de tailles, de l'épaisseur de paroi, de la méthode de soudage et de l'application.

Application

Cette machine convient aux fabricants qui produisent des tubes en acier inoxydable, des tubes en acier galvanisé, des tubes soudés en acier au carbone et des produits en tubes laminés pour différentes industries.

Tubes décoratifs en acier inoxydable

La machine peut produire des tubes en acier inoxydable pour les mains courantes, les rampes d'escalier, les cadres de portes, les meubles, les présentoirs et la décoration commerciale.

Pour ces produits, la finition de surface, l’apparence du cordon de soudure et la rectitude du tube sont très importantes.

Tubes industriels en acier inoxydable

La ligne peut être configurée pour les tubes en acier inoxydable utilisés dans les équipements industriels, les châssis de machines, les structures de support et les composants résistants à la corrosion.

Pour ces applications, la qualité du matériau, la précision du formage, la stabilité du cordon de soudure et les exigences d'inspection doivent être confirmées avant la sélection de la machine.

Tubes de construction en acier galvanisé

Les tubes en acier galvanisé sont largement utilisés dans les échafaudages, les clôtures, les structures de serres, les garde-corps, les systèmes de montage solaire et les structures en acier léger.

Pour ces applications, la machine doit contrôler les dommages au revêtement, les dimensions des tubes, la qualité de coupe et l'efficacité de la production.

Meubles et produits métalliques commerciaux

Les tubes en acier inoxydable et en acier galvanisé peuvent être utilisés pour les tables, les chaises, les étagères, les présentoirs, les supports de stockage et les cadres commerciaux.

Les usines produisant ces produits ont généralement besoin d’une taille de tube stable, d’une surface lisse, d’une longueur de coupe précise et d’un changement de taille flexible.

Structures agricoles et extérieures

Les tubes en acier galvanisé sont couramment utilisés pour les cadres agricoles, les tuyaux de serre, les clôtures extérieures et les systèmes de support.

Le revêtement de zinc contribue à améliorer la résistance à la corrosion, tandis que le profilage stable contribue à réduire les problèmes d'installation.

Comment ça marche

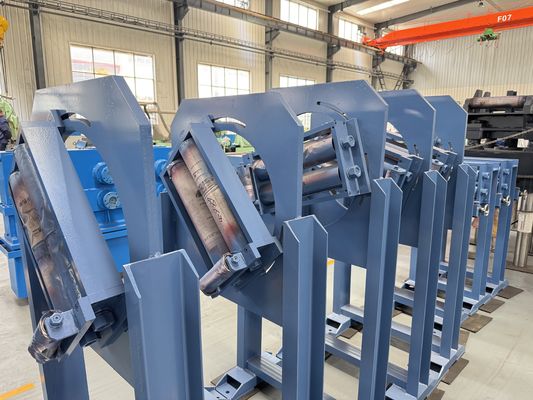

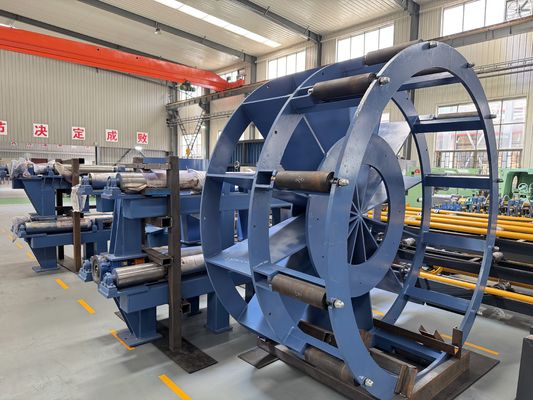

Le processus de production commence par le chargement des bobines d'acier. Le dérouleur maintient la bobine et alimente la bande dans la ligne.

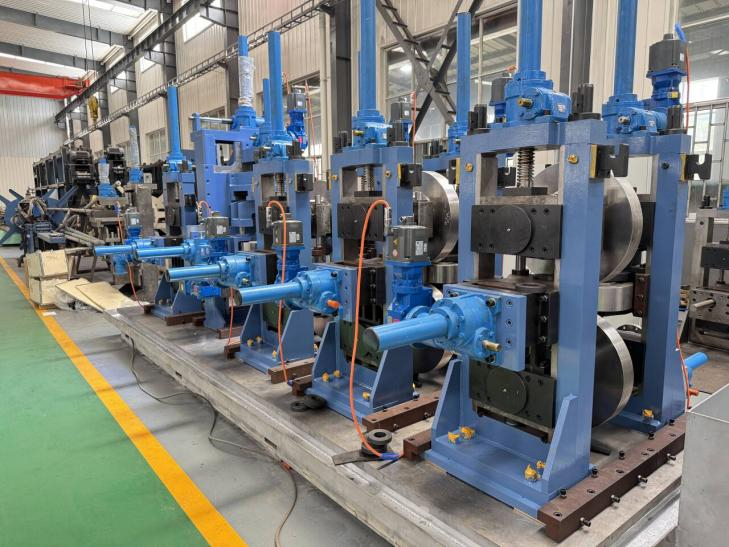

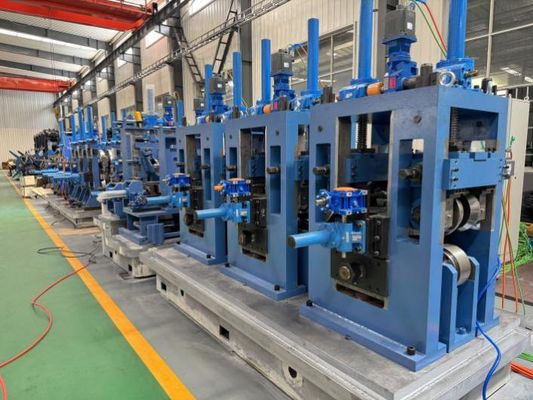

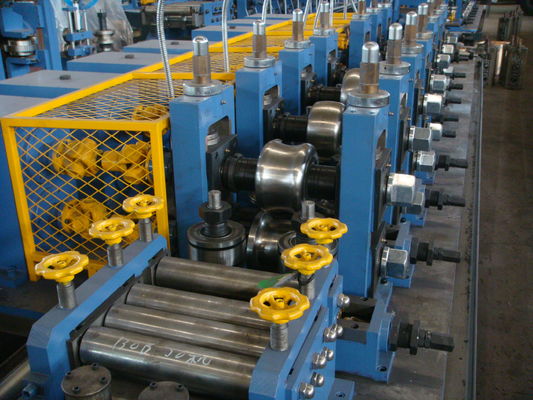

La bande entre dans la section de formage après nivelage et guidage. Plusieurs supports de rouleaux façonnent progressivement la bande plate en tube rond, carré ou rectangulaire.

Pour les tubes en acier inoxydable, le processus de formage doit réduire les rayures de surface et conserver l’apparence propre du tube. Le matériau du rouleau et la conception du guide sont importants.

Pour les tubes en acier galvanisé, le processus de formage doit réduire les dommages au revêtement et maintenir la stabilité du profil du tube. Une pression excessive peut affecter le revêtement de zinc.

La section de soudage relie les bords de la bande en un tube continu. Les tubes en acier inoxydable peuvent utiliser le soudage TIG, plasma, laser ou haute fréquence en fonction des exigences du produit. Les tubes en acier galvanisé utilisent généralement le soudage à haute fréquence pour une efficacité accrue.

Après le soudage, le tube passe par des sections de refroidissement, de dimensionnement et de redressage. Ces sections contrôlent la taille, la forme et la rectitude finale du tube.

Enfin, le tube est coupé en longueur fixe par scie volante ou scie à froid. Les tubes finis sont collectés sur la table de sortie pour inspection, emballage ou traitement ultérieur.

Comment choisir

1. Confirmez le matériau principal

La première étape consiste à confirmer si l’usine produit principalement des tubes en acier inoxydable, des tubes en acier galvanisé ou des tubes en acier au carbone.

Différents matériaux nécessitent une conception de formage, une méthode de soudage, un matériau de rouleau, une protection de surface et une configuration de coupe différents.

2. Confirmez la forme et la plage de tailles du tube

Les tuyaux ronds, les tubes carrés et les tubes rectangulaires nécessitent des conceptions de rouleaux et des dispositions de dimensionnement différentes.

Le client doit fournir la taille minimale et maximale du tube, la plage d'épaisseur de paroi et les tailles de production courantes.

3. Choisissez la bonne méthode de soudage

Pour la production de tubes en acier inoxydable, le soudage TIG, le soudage plasma, le soudage laser ou le soudage haute fréquence peuvent être sélectionnés en fonction de l'utilisation du tube et des exigences de qualité.

Pour la production de tubes en acier galvanisé, le soudage à haute fréquence est généralement choisi pour une production continue et efficace.

4. Protégez la surface du tube

Si le produit final est un tube décoratif en acier inoxydable, les rayures superficielles ne sont pas acceptables.

La machine doit utiliser une conception de rouleau appropriée, des dispositifs de protection de surface, un guidage stable et un système de polissage en option.

5. Faites correspondre la vitesse avec la qualité

Une vitesse plus élevée n'est utile que lorsque le processus de soudage, la stabilité du formage, le système de coupe et l'alimentation du matériau peuvent le supporter.

Pour les produits présentant une finition de surface stricte ou une épaisseur de paroi épaisse, une vitesse stable inférieure peut créer une meilleure qualité finale qu'un réglage à vitesse élevée instable.

6. Sélectionnez le système de coupe

La scie volante convient à la production continue et à la coupe générale de tubes.

La scie à froid est préférable lorsque le client a besoin d'une surface de coupe plus lisse, de moins de bavures, d'une plus grande précision de longueur et d'une meilleure qualité d'assemblage en aval.

7. Planifier l'expansion future du produit

Si l'usine peut ajouter ultérieurement de nouvelles tailles de tubes, des produits à parois plus épaisses ou des exigences de surface plus élevées, la machine doit réserver une capacité en supports de formage, en moteurs, en système de soudage et en niveau d'automatisation.

Une bonne ligne de production doit répondre aux besoins de production actuels et soutenir le développement futur du marché.

FAQ

1. Une machine peut-elle produire à la fois des tuyaux en acier inoxydable et des tuyaux en acier galvanisé ?

Il peut être configuré pour gérer différents matériaux, mais la conception exacte doit être confirmée.

L'acier inoxydable et l'acier galvanisé ont des exigences différentes en matière de formage, de soudage et de surface, de sorte que la machine ne doit pas être sélectionnée uniquement en fonction de la taille du tube.

2. Quelle méthode de soudage est la meilleure pour les tuyaux en acier inoxydable ?

Cela dépend de l'application du tube, de l'épaisseur de la paroi, des exigences de surface et de la vitesse de production.

Le soudage TIG est souvent utilisé pour les tubes en acier inoxydable présentant un bon aspect de soudure. Le soudage au plasma ou au laser peut être envisagé pour des exigences plus élevées. Le soudage haute fréquence peut être utilisé pour certaines applications de tubes en acier inoxydable.

3. Que faut-il prendre en compte pour la production de tubes en acier galvanisé ?

Les points clés sont la protection du revêtement, le formage stable, le contrôle de la chaleur de soudage, l'élimination des bavures, la précision du dimensionnement et la qualité de coupe.

Si le revêtement de zinc est trop endommagé lors du formage ou du soudage, le tube final peut perdre sa résistance à la corrosion dans les zones critiques.

4. Quelles informations sont nécessaires avant le devis ?

Le client doit fournir le type de matériau, la forme du tube, la plage de tailles de tube, l'épaisseur de paroi, la préférence de méthode de soudage, les exigences de surface, la vitesse de production, l'alimentation électrique, la disposition de l'atelier et l'application finale.

Des dessins de tubes ou des exemples de photos peuvent aider à rendre la configuration plus précise.

5. La machine peut-elle être personnalisée ?

Oui. La machine peut être personnalisée en fonction de la production de tubes en acier inoxydable, de la production de tubes en acier galvanisé, de la production de tubes en acier au carbone ou de la planification de produits mixtes.

Zhongyue Metallurgy Equipment Technology peut fournir la configuration de la machine, la conception de l'agencement, la communication technique, les conseils d'installation et le support après-vente.
