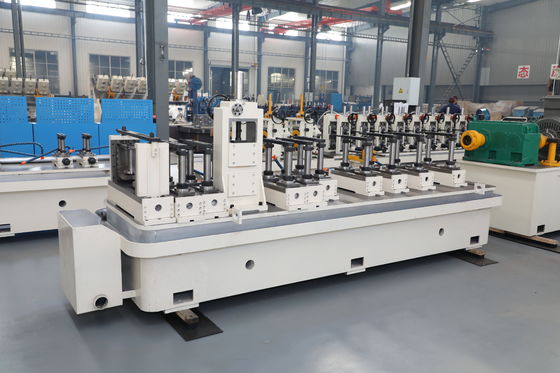

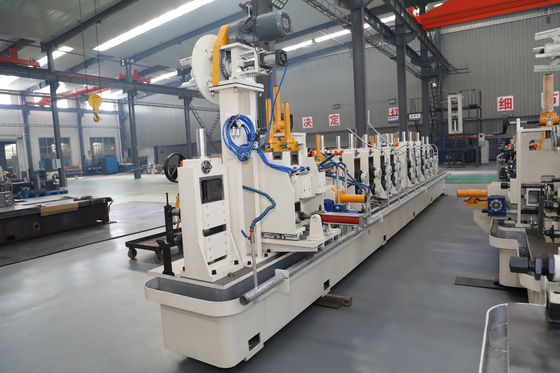

H1: Machine de fabrication de tuyaux en acier de haute précision avec courant à haute fréquence pour la production de tuyaux soudés de 10 ‰ 165 mm

Vue d'ensemble du produit

LeMachine de fabrication de tuyaux en acier de haute précision avec courant à haute fréquenceest conçu pour les fabricants qui ont besoin d'une production stable de tuyaux soudés, de dimensions précises des tubes et d'une qualité fiable des coutures de soudage.

Cette machine est adaptée à la production de tuyaux ronds, de tubes carrés, de tubes rectangulaires, de tubes structurels, de tubes de meubles, de tubes de construction et de tubes soudés industriels généraux.

Il ne s'agit pas seulement d'une machine de fabrication de tuyaux en acier.

Il s'agit d'une solution de production complète pour les usines qui ont besoin d'un moulage de haute précision, d'un soudage à haute fréquence, d'un dimensionnement stable, d'une découpe continue et d'une efficacité de production à long terme.

Problème

Beaucoup de fabricants de tuyaux soudés sont confrontés aux mêmes problèmes de production:

Le diamètre du tuyau n'est pas cohérent.
Changements de la qualité des coutures de soudage pendant la production.
Les défauts de surface des tubes augmentent les déchets.
La droiture des tuyaux ne répond pas aux exigences du client.
La vitesse de production est élevée, mais la qualité des tuyaux finis est instable.

Pour les acheteurs, la question clé n'est pas seulement:

Cette machine peut-elle produire des tuyaux en acier?

La question la plus importante est:

Cette machine de fabrication de tuyaux à haute fréquence peut-elle produire des tuyaux soudés avec précision en continu avec une qualité stable et moins de déchets?

La réponse dépend de la précision du moulage, de la stabilité du courant de soudage, du contrôle du rouleau de pressage, de la précision du dimensionnement, du contrôle du refroidissement et de la précision de la coupe.

Conclusion:
Une machine de fabrication de tuyaux de haute précision devrait aider l'usine à contrôler la qualité des tuyaux de l'alimentation en bande d'acier à la sortie des tuyaux finis.

Cause de décès

Pourquoi la qualité des tuyaux soudés devient instable

La production de tuyaux soudés est un processus de formage et de soudage continu.

Une bande d'acier doit être graduellement formée en forme de tube avant que les bords de la bande ne soient soudés par courant à haute fréquence.

Si une section de la ligne est instable, la qualité finale du tuyau sera affectée.

Une mauvaise précision de formage peut créer un vide de soudage instable.

Un courant de soudage instable peut entraîner des soudures faibles, une surbrûlure ou une résistance de couture de soudure incohérente.

Un ajustement de taille incorrect peut entraîner un écart de diamètre, une mauvaise forme carrée du tube ou une torsion du tuyau.

Les causes courantes de défauts de tuyauterie

La première cause commune est une mauvaise conception du passage de roulement.

Si la bande est pliée trop rapidement, le matériau peut avoir des bords ondulés, des rides, des rayures ou une forme de tube instable.

La deuxième cause est l'instabilité de la soudure à haute fréquence.

Si la puissance de soudage, la vitesse de la ligne et la force de contraction ne sont pas assorties, la couture de soudage peut devenir faible ou irrégulière.

La troisième cause est l'insuffisance de la rigidité de la machine.

Lorsque la machine vibre pendant la production, la droiture du tuyau et la position de la couture de soudure peuvent devenir instables.

La quatrième cause est une mauvaise coordination du refroidissement et de la dimensionnement.

Si le tuyau est dimensionné avant un refroidissement approprié, les dimensions finales peuvent changer après la production.

Pourquoi la précision est importante

La haute précision est importante car les tuyaux soudés sont souvent utilisés dans les processus en aval tels que la découpe, le poinçonnage, le pliage, le soudage, la galvanisation, le filetage et l'assemblage.

Si la dimension du tuyau est instable, tout processus en aval devient plus difficile.

Cela signifie des coûts de main-d'œuvre plus élevés, plus de rejet et plus de plaintes des clients.

Conclusion:
La plupart des problèmes de qualité des tuyaux ne sont pas causés par une seule section.
Ils proviennent généralement de l'effet combiné de la formation, du soudage, du refroidissement, du dimensionnement et de l'instabilité de la coupe.

Solution

Solution complète de production de tuyaux soudés à haute fréquence

La solution consiste à utiliser une machine de fabrication de tuyaux en acier avec des supports de formage de précision, des équipements de soudage à haute fréquence stables, des supports de dimensionnement précis et des systèmes de coupe fiables.

Cette ligne de production est conçue pour améliorer:

Précision dimensionnelle du tuyau.
Stabilité de la couture de soudage.
Légèreté des tuyaux.
Qualité de surface.
Répétabilité de la production.
Utilisation des matériaux.
Efficacité à long terme.

Solution de formage de haute précision

La section de formage utilise plusieurs supports à rouleaux pour former progressivement la bande d'acier en tube.

Cela réduit la déformation soudaine et aide à maintenir les bords de bande stables avant le soudage.

L'alignement stable des bords est important car le processus de soudage à haute fréquence dépend d'un écart de soudage contrôlé.

Si les bords ne sont pas correctement alignés, même un bon système de soudage ne peut pas produire une couture de soudage fiable.

Solution de soudage par courant à haute fréquence

Le courant à haute fréquence chauffe rapidement les bords de bande avant qu'ils ne soient pressés.

Le chauffage est concentré près du bord du tuyau, ce qui contribue à améliorer l'efficacité du soudage et réduit l'influence inutile de la chaleur sur l'ensemble du corps du tuyau.

Le résultat du soudage dépend de la bonne correspondance de la puissance de soudage, de la vitesse de la ligne, de la force de compression et de l'épaisseur du matériau.

Un système de soudage à haute fréquence stable contribue à réduire les défauts de couture et améliore la fiabilité de la production continue.

Solution de dimensionnement et de découpe

Après le soudage, le tuyau passe par des sections de refroidissement et de dimensionnement.

La section de dimensionnement corrige le diamètre final du tuyau, la dimension du tube carré, le profil rectangulaire et la droiture.

Le système de coupe coupe les tuyaux finis à la longueur requise pendant que la ligne continue de fonctionner.

La scie volante ou la scie à découpe à froid peut être sélectionnée en fonction de la taille du tuyau, de l'épaisseur de la paroi, de la vitesse et de l'exigence de qualité de la face finale.

Conclusion:
La machine n'est pas seulement une machine de formage ou une unité de soudage.
Il s'agit d'une solution complète pour la production de tuyaux soudés de haute précision.

Les spécifications

Les spécifications finales doivent être confirmées en fonction des dessins des tuyaux, de l'épaisseur des parois, de la qualité du matériau, de la capacité de production, des exigences de qualité et de la disposition de l'atelier.

Application du projet

Production de tuyaux de construction

Cette machine peut produire des tuyaux en acier soudés utilisés dans la construction, les échafaudages, les clôtures, les rampes, les systèmes de soutien et les structures légères de bâtiments.

Pour les applications de tuyauterie de construction, la droiture du tuyau, la fiabilité de la couture de soudure et la stabilité dimensionnelle sont importantes.

Une production stable contribue à réduire le rejet lors de l'inspection du projet et de la fabrication en aval.

Production de tubes pour meubles

La machine peut également produire des tubes de meubles utilisés pour les chaises, les tables, les lits, les étagères, les rayonnages et les cadres de meubles de bureau.

Les tubes de meubles nécessitent généralement une surface lisse et une taille précise.

Si la dimension du tube est instable, le pliage, le poinçonnage, le soudage et l'assemblage final deviennent difficiles.

Production de tubes structurels

Pour les tubes structurels carrés et rectangulaires, la machine peut produire des tubes utilisés dans les cadres de machines, les systèmes de stockage, les équipements agricoles, les structures de transport et les supports industriels.

Pour ces produits, la forme des coins, la planéité des côtés, la droiture et la consistance des coutures de soudure sont importantes.

Production de tuyaux industriels

La machine peut également prendre en charge la production de tuyaux industriels généraux pour la fabrication d'équipements, les pièces mécaniques, les structures d'entrepôt et l'ingénierie.

La production de haute précision améliore l'efficacité de la découpe, du forage, du pliage, du revêtement et de l'assemblage en aval.

Conclusion:
Cette machine convient aux fabricants qui ont besoin d'une qualité stable des tuyaux soudés dans différentes formes de tuyaux et scénarios d'application.

Comment fonctionne- t- il?

Flux de production

Une ligne de production de tuyaux soudés à haute fréquence typique comprend:

Chargement de bobine en acier.
Je déroulerai.
Le niveau de la bande.
Coupe et soudage des fesses.
Un accumulateur.
On forme le rouleau.
Soudage par courant à haute fréquence.
Enlèvement de la bosse externe.
Je me rafraîchis.
Le dimensionnement.
Je redresse.
Je coupe.
La collection de tuyaux est terminée.
Inspection facultative

Le processus de formation

La bande d'acier pénètre dans la section de formage après déroulage et nivellement.

Plusieurs supports de formage plient progressivement la bande en forme de tube.

Le processus de formage doit maintenir les deux bords de bande alignés avant le soudage.

Un bon alignement des bords réduit les défauts des coutures de soudage et améliore la stabilité du soudage.

Processus de soudage à haute fréquence

Le courant à haute fréquence chauffe les bords des bandes au point de soudage.

Les rouleaux de pressage pressent les bords chauffés pour former une couture de soudure continue.

La bosse externe peut être enlevée après soudage pour améliorer la qualité de la surface.

Le processus de soudage doit correspondre à l'épaisseur du matériau, à la vitesse de la ligne, à la puissance de soudage et à la force de contraction.

Processus de dimensionnement et de redressement

Après soudage et refroidissement, le tuyau entre dans la section de dimensionnement.

Les rouleaux de dimensionnement corrigent la dimension finale du tuyau et améliorent la rondeur, le profil carré du tube ou la forme rectangulaire du tube.

L'équipement de redressement aide à améliorer la droiture finale du tuyau avant de le couper.

Processus de coupe

Le système de coupe coupe le tuyau dans les longueurs requises pendant que la ligne continue la production.

La scie volante est adaptée à la production continue.

La scie de coupe à froid peut être choisie lorsque l'acheteur a besoin d'une meilleure qualité de la face finale et d'une moindre déchirure.

Conclusion:
Le principe de fonctionnement est un processus continu de formage, de soudage, de refroidissement, de dimensionnement, de redressement et de coupe.
Une coordination stable entre ces sections détermine la qualité finale des tuyaux.

Comment choisir

1. Choisissez selon la forme du tuyau

Si le produit principal est un tuyau rond, la machine doit se concentrer sur la rondeur, la stabilité de l'écart de soudage, la précision de dimensionnement et la droiture.

Si le produit principal est un tube carré ou rectangulaire, la machine doit se concentrer sur la formation des coins, la planéité des côtés, la précision du profil et les performances anti-torsion.

2. Choisissez selon la plage de taille du tuyau

L'acheteur doit confirmer le diamètre du tuyau rond, la taille du tube carré, la taille du tube rectangulaire et l'épaisseur de la paroi.

Une large gamme de tailles nécessite des supports de formage plus solides et une planification plus précise des outils de roulement.

Une gamme de tailles étroite peut utiliser une configuration de machine plus simple et plus économique.

3. Choisissez selon le type de matériau

L'acier au carbone est couramment utilisé pour les tuyaux structurels et les tuyaux soudés en général.

L'acier galvanisé nécessite une meilleure protection de la surface pendant le moulage.

L'acier inoxydable nécessite une sélection minutieuse du matériau de roulement et un contrôle des rayures de surface.

L'acier à faible alliage peut avoir besoin d'une plus grande capacité de formage et d'un contrôle de soudage stable.

4. Choisir selon les exigences de soudage

La puissance de soudage à haute fréquence doit correspondre au diamètre du tuyau, à l'épaisseur de la paroi, à la qualité du matériau et à la vitesse de production.

Si la puissance de soudage est trop faible, la couture peut ne pas fusionner correctement.

Si la puissance de soudage est trop élevée, le bord du tuyau peut surchauffer ou brûler.

La configuration de soudage correcte doit être choisie par les ingénieurs en fonction des paramètres de production réels.

5Choisissez selon la vitesse de production.

Une vitesse plus élevée peut augmenter la production, mais uniquement si le moulage, le soudage, le refroidissement, le dimensionnement et la découpe sont stables.

Pour une production de tuyaux de haute précision, la qualité stable est plus importante que la vitesse maximale.

La meilleure vitesse de production est celle qui équilibre la sortie, la qualité de soudage et le contrôle dimensionnel.

6. Choisissez selon les exigences de coupe

La scie volante est adaptée à la production continue à grande vitesse.

La scie de coupe à froid convient lorsque l'acheteur a besoin d'une meilleure qualité de l'extrémité du tuyau, d'une moindre éruption et de surfaces de coupe plus propres.

La méthode de coupe doit être choisie en fonction du matériau du tuyau, de l'épaisseur de la paroi, de la vitesse et de la norme acceptée par le client.

7Choisissez selon les exigences d'inspection

Pour les marchés de meilleure qualité, des systèmes d'inspection optionnels peuvent être ajoutés.

Il peut s'agir notamment de tests de courant de tourbillon, de mesures en ligne du diamètre, de contrôle de la longueur et de surveillance des coutures de soudure.

La configuration de l'inspection doit correspondre à l'application du produit de l'acheteur et aux exigences du client.

8. Choisissez selon la disposition de l'usine

Avant de commander l'équipement, l'acheteur doit confirmer la longueur de l'atelier, la capacité de la grue, l'état des fondations, l'alimentation électrique, le système d'eau de refroidissement et la direction du débit des matériaux.

Une disposition correcte réduit les problèmes de manutention et améliore l'efficacité de la production.

Conclusion:
La bonne machine de fabrication de tuyaux doit être choisie en fonction du produit, du matériau, des exigences de soudage, de la capacité de production, des besoins d'inspection et des conditions d'usine.

Informations sur la capacité et la confiance des entreprises

La société Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. a été créée en Chine.fournit des solutions de production de tuyaux soudés sur mesure pour différentes applications de tuyaux, matériaux et exigences du marché.

Notre soutien technique peut inclure:

Analyse de la taille du tuyau et de l'épaisseur de la paroi.
Examen des exigences en matière de matériaux et de soudage.
Discussion de la configuration du soudage à haute fréquence.
Conception de la structure de la machine.
Planification des outils à rouleaux.
Soutien à la mise en page de l'usine.
Guide de l'installation
Formation des opérateurs.
Service technique après-vente.
Soutien à l'optimisation de la production.

Nous ne recommandons pas de choisir une machine de fabrication de tuyaux uniquement en fonction du diamètre du tuyau.

Une solution fiable de production de tuyaux soudés doit être choisie en fonction de la forme du tuyau, de l'épaisseur de la paroi, du type de matériau, des exigences de soudage, de la vitesse de production, du niveau d'inspection,et application en aval.

Cela aide les clients à réduire le risque d'investissement et à éviter les problèmes de production après l'installation.

Questions fréquentes

1. Quelle est une machine de fabrication de tuyaux en acier de haute précision?

Une machine de fabrication de tuyaux en acier de haute précision est une ligne de production de tuyaux soudés conçue pour produire des tuyaux aux dimensions stables, aux coutures de soudure fiables, à une bonne droiture et à une qualité de surface constante.

Il s'agit généralement de dérouler, de former, de souder à haute fréquence, de dimensionner, de redresser, de couper et de collecter les tuyaux finis.

2Que fait le courant à haute fréquence dans le soudage de tuyaux?

Le courant à haute fréquence chauffe rapidement les bords des bandes d'acier au point de soudage.

Après chauffage, les rouleaux pressent les bords pour former une couture de soudure continue.

Cette méthode est largement utilisée pour la production de tuyaux soudés car elle favorise une production continue et un soudage efficace.

3Cette machine peut-elle produire des tuyaux ronds, carrés et rectangulaires?

- Je suis désolé.

La machine peut être configurée pour produire des tubes ronds, des tubes carrés et des tubes rectangulaires si la plage de taille et l'épaisseur de paroi requises sont dans la capacité de conception de la machine.

La capacité finale dépend de l'outillage du rouleau, de la structure de formage, de la taille de la section et de la configuration du système de soudage.

4Quels sont les facteurs qui influencent la qualité des coutures de soudure?

La qualité de la couture de soudage est affectée par la qualité de la bande d'acier, la précision de formage des bords, la puissance de soudage, la vitesse de la ligne, la force de compression, le contrôle du refroidissement et l'élimination des entailles.

La rigidité de la machine et le réglage de l'opérateur influent également sur la stabilité à long terme du soudage.

5Comment choisir la bonne machine de fabrication de tuyaux à haute fréquence?

Vous devez fournir le diamètre du tuyau, la taille du tube carré, la taille du tube rectangulaire, l'épaisseur de la paroi, la qualité du matériau, la vitesse de production visée, la production annuelle, la longueur de coupe et les exigences d'inspection.

Grâce à ces détails, les ingénieurs peuvent recommander la section de formage appropriée, le système de soudage à haute fréquence, la méthode de coupe, le niveau d'automatisation et le plan d'outillage du rouleau.

Contenu de soutien suggéré

Article technique / Comment

Comment le soudage par courant à haute fréquence améliore l'efficacité de la production de tuyaux en acier

Cet article peut expliquer les principes de soudage à haute fréquence, le chauffage des bords, les rouleaux de pressage, le contrôle des coutures de soudage et les défauts de soudage courants.

Analyse du secteur / Pourquoi

Pourquoi les machines de fabrication de tuyaux de haute précision réduisent le coût des déchets dans la production de tuyaux soudés

Cet article peut analyser l'écart de dimension, la défaillance de la couture de soudure, le gaspillage de matériaux, les temps d'arrêt de production et le coût du rejet par le client.

Cas de demande / Où

Étude de cas du projet de ligne de production de tuyaux soudés à haute fréquence

Cette page de cas peut montrer la gamme de tailles de tuyaux, le type de matériau, la configuration de la puissance de soudage, la vitesse de production, le système de coupe, la disposition de l'atelier et l'application des tuyaux finis.

1. Finition Informations sur le produit:

2. procédé de production de la machine de fabrication de tuyaux en acier:

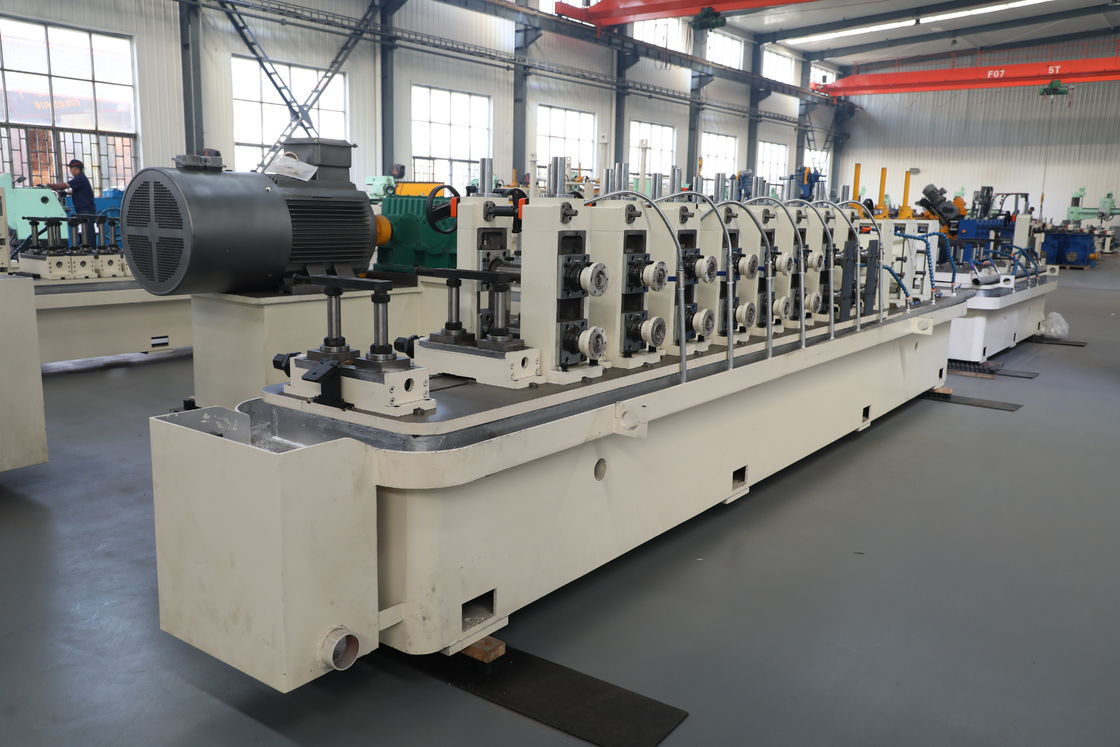

La machine de fabrication de tubes d'acier à haute fréquence à couture droite est utilisée pour niveler la bande fixe après coupure de la ligne et l'entrer dans la machine de formage, plier la bande à rouleaux,Faire fondre les bords de bande à travers le courant de haute fréquenceLa machine de fabrication de tubes en acier carré à haute frénésie est également appelée usine de tubes ERW.

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → Run out table→straighten machine→hydro testing machine→ end facing machine→UT testing machine→Marking→Painting→weight→packing

3. Résumé de l'application de la machine de fabrication de tuyaux en acier:

Machine de fabrication de tubes en acier, connue sous le nom de ligne de fabrication de tubes en acier, utilisant le soudeur à haute fréquence et les rouleaux pour produire toutes sortes de tubes en acier, de profils, etc.également largement utilisés dans les tubes de construction, des tubes de précision, des tubes automobiles, des clôtures, des échangeurs de chaleur, des tubes de mobilier, des tubes sous pression, avec un équipement de finition approprié, la machine peut également être capable de produire le tuyau API, le transport de gaz,et des tubes de haute qualité et ainsi de suite.

4L' avantage:

La production de tuyaux est une industrie qui a besoin de machines qualifiées et de technologies expérimentées pour produire les produits, ce qui signifie que la machine et l'expérience sont importantes,notre société sont uniquement la fabrication de machines de fabrication de tuyaux en acier qui utilisent la machine pour produire des tubes en acier en grande quantitéChoisissez-nous, vous n'êtes pas seulement obtenir la machine de nous, vous êtes également obtenir il technologie expérimentée de nous.

5Distribution du marché:

Au début, nous fabriquons et vendons les machines de fabrication de tuyaux d'acier sur le marché intérieur seulement, pendant l'ouverture et le développement de la politique du pays,Il est également possible d'améliorer la technologie, nous commençons l'exportation de la machinerie depuis 2006, et maintenant la machine de fabrication de tuyaux en acier a été exporté vers plus de 70 pays, le marché principal comme l'Asie, Amérique du Nord, Amérique du Sud, Europe,Le Moyen-Orient, l'Asie du Sud-Est et l'Afrique.

6. Spécification de la machine de fabrication de tuyaux en acier

Selon les exigences du marché, nous avons reçu les modèles standard, et c'est pour votre référence seulement.la gamme de production et la principale technique peut être réglable supposons que votre entreprise ont des exigences particulières.
