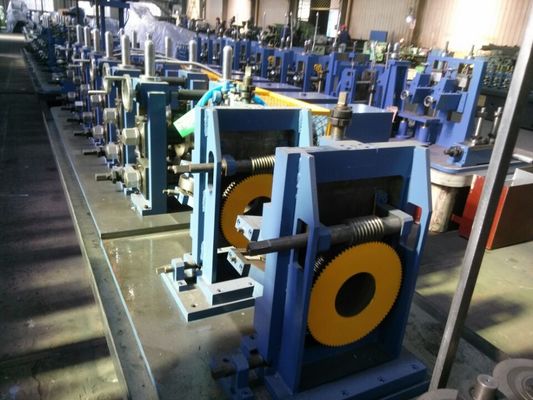

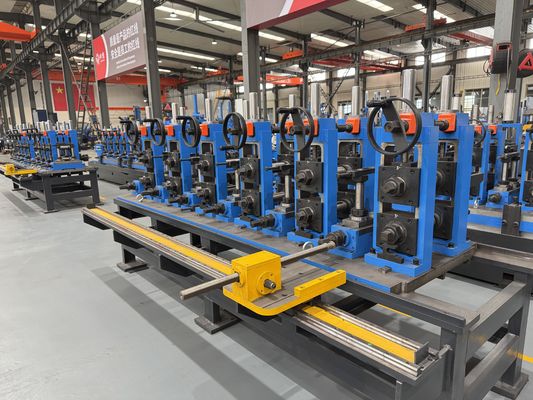

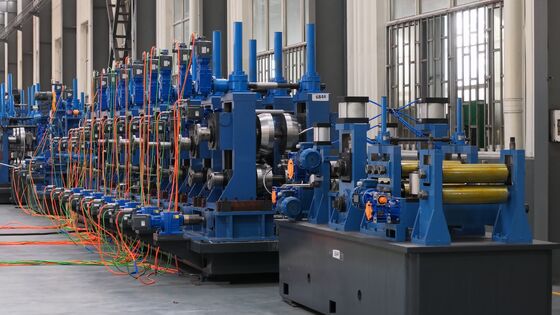

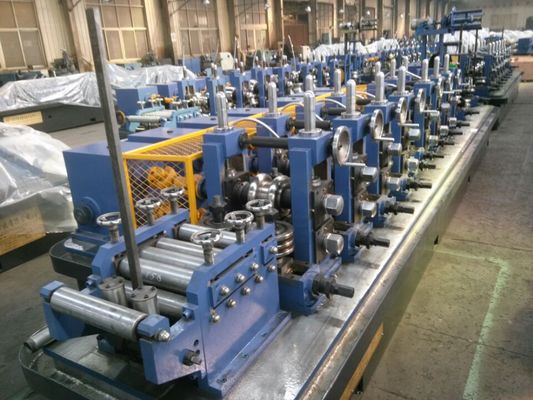

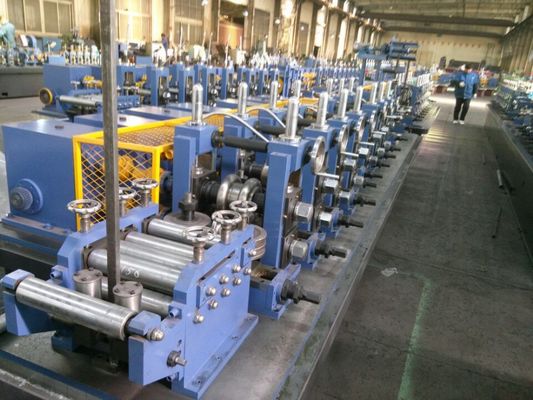

EN Machine de fabrication de tubes en acier standard pour la production de tubes soudés et les applications de tubes structurels

Le produit est fabriqué à partir d'un mélange de fibres de fibre de verre et d'un mélange de fibres de verre.

LeEN Machines de fabrication de tubes en acier et équipements de soudage de tubesest conçu pour les fabricants qui doivent produire des tuyaux en acier soudés qui répondent aux exigences du marché européen en matière de précision dimensionnelle, de stabilité de soudage et de qualité de production constante.

Cette machine est adaptée à la production de tubes ronds, tubes carrés, tubes rectangulaires et sections creuses structurelles utilisées dans la construction, les meubles, les structures mécaniques, les systèmes d'eau,et applications d'ingénierie générale.

Le but de cette page n'est pas seulement d'introduire une machine de soudage de tuyaux.

Il explique quels sont les problèmes de production auxquels sont confrontés les acheteurs, pourquoi la production de tuyaux conformes à la norme EN nécessite un contrôle plus strict du processus et comment choisir le bon équipement de fabrication de tuyaux.

Avantage technique et de service

La production de tuyaux est une industrie qui a besoin de machines qualifiées et de technologies expérimentées pour produire les produits, ce qui signifie que la machine et l'expérience sont importantes,Notre société est le seul fabricant de tuyaux soudés à haute fréquence qui utilisent la machine pour produire des tubes en acier en grande quantitéChoisissez-nous, vous n'êtes pas seulement obtenir la machine de nous, vous êtes également obtenir il technologie expérimentée de nous.

Résumé de l'application de l'usine de tuyaux soudés à haute fréquence

L'usine de tuyaux soudés à haute fréquence, connue sous le nom de ligne de fabrication de tubes en acier, utilise le soudeur et les rouleaux à haute fréquence pour produire toutes sortes de tubes en acier, de profils, etc.également largement utilisés dans les tubes de construction, des tubes de précision, des tubes automobiles, des clôtures, des échangeurs de chaleur, des tubes de mobilier, des tubes sous pression, avec un équipement de finition approprié, la machine peut également être capable de produire le tuyau API, le transport de gaz,et des tubes de haute qualité et ainsi de suite.

Répartition du marché

Au début, nous fabriquons et vendons les usines de tuyaux soudés à haute fréquence sur le marché intérieur uniquement, pendant l'ouverture et le développement de la politique du pays,Il est également possible d'améliorer la technologie, nous commençons l'exportation de la machinerie depuis 2006, et maintenant le moulin de tuyaux soudés à haute fréquence a été exporté vers plus de 70 pays, le marché principal comme l'Asie, l'Amérique du Nord, l'Amérique du Sud,Le Parlement européenNous avons une bonne réputation sur le marché mondial.

Processus de production de la fonderie de tuyaux soudés à haute fréquence

Selon les différents clients, les machines consistent en différents processus, mais notre société ayant le processus de production standard comme soufflé, ceci est pour votre référence,Supposons que votre entreprise ait des besoins particuliers, nous pourrions discuter et faire votre conception spéciale.

Uncoiler→ machine à cisailler et souder→ accumulateur (cage) →machine à forger→ soudage HF→ machine à dimensionner→ scie volante (scie à froid) → table de finition

Spécification de l'usine de soudure de tuyaux à haute fréquence

Selon les exigences du marché, nous avons reçu les modèles standard, et c'est pour votre référence seulement.la gamme de production et la principale technique peut être réglable supposons que votre entreprise ont des exigences particulières.

Problème

De nombreux fabricants de tubes en acier souhaitent entrer ou se développer sur les marchés européens, mais ils sont souvent confrontés à plusieurs défis de production:

Les dimensions des tuyaux ne sont pas assez stables.
La qualité des coutures de soudure est incohérente.
La tolérance à l'épaisseur des parois est difficile à contrôler.
La droiture des tuyaux ne répond pas aux attentes des acheteurs.
La vitesse de production est élevée, mais le taux de ferraille est également élevé.

Pour les acheteurs, la question clé n'est pas seulement: "Cette machine peut-elle fabriquer des tuyaux en acier?"

La question la plus importante est:

Cette machine de fabrication de tubes en acier peut-elle aider à produire des tubes soudés de qualité stable, de dimensions contrôlées et mieux conformes aux exigences de production liées à l'EN?

La réponse dépend de la précision du moulage, de la stabilité du système de soudage, de la précision de dimensionnement, de la précision de coupe et de la configuration de l'inspection de la qualité.

Cause de décès

Pourquoi la production de tuyaux standard EN est plus exigeante

Les applications de tuyauterie liées à l'EN nécessitent généralement plus que le formage de tuyaux de base.

Par exemple, la norme EN 10219 couvre les sections creuses de structures soudées à froid et comprend des exigences relatives aux conditions techniques de livraison, aux tolérances, aux dimensions et aux propriétés de section.

L'EN 10255 est utilisée pour les tubes en acier non allié adaptés au soudage et au filetage, et comprend les exigences relatives aux tubes circulaires, aux extrémités des tubes, aux revêtements et aux conditions de livraison connexes.

Cela signifie que la machine de fabrication de tuyaux doit soutenir une production stable de l'entrée de la bobine à la sortie du tuyau fini.

Causes courantes de défaillance de la production

Une mauvaise conception du rouleau peut entraîner une déformation inégale de la bande.

Cela peut entraîner des ondes sur les bords, une mauvaise rondeur, des espaces de soudage instables et des rayures sur la surface.

Si l'unité de soudage n'est pas stable, la couture du tuyau peut avoir une fusion insuffisante, des problèmes de fente ou une résistance de soudage incohérente.

Si la section de dimensionnement n'est pas précise, le tuyau final peut ne pas répondre aux exigences de diamètre extérieur, d'angle carré du tube, de droiture ou de tolérance de longueur.

Pourquoi la stabilité est importante

Les acheteurs de tuyaux liés à l'EN se préoccupent généralement d'une qualité répétable.

Une machine qui ne fonctionne bien que pendant la production d'essai ne suffit pas.

La chaîne de production doit rester stable pendant de longues heures de fonctionnement, des changements de taille fréquents et des lots de matériaux différents.

Conclusion:
La cause principale de la mauvaise production de tubes EN n'est pas un seul problème.
Il est généralement le résultat d'une faible précision de formage, d'un soudage instable, d'un mauvais contrôle de la taille et d'une planification d'inspection insuffisante.

Solution

Solution complète de production de tuyaux soudés

La solution consiste à utiliser une machine de fabrication de tuyaux en acier dotée d'une structure de formage rigide, d'outils de roulement précis, d'un système de soudage à haute fréquence stable, d'une section de taille précise et d'un équipement de coupe fiable.

Cet équipement de soudage de tuyaux est conçu pour aider les fabricants à améliorer:

Conséquence dimensionnelle du tuyau.
Stabilité de la couture de soudage.
Qualité de surface.
Efficacité de la production.
Modification de la précision des spécifications.
Taux d'acceptation des tuyaux terminé.

Solution de formage et de soudage

La section de formage plie progressivement la bande d'acier dans la forme de tuyau souhaitée.

Cette déformation contrôlée réduit la concentration des contraintes et aide à maintenir une meilleure géométrie des tuyaux.

La section de soudage utilise un soudage à haute fréquence pour joindre les bords des bandes en continu.

La formation stable des bords avant le soudage est essentielle car un mauvais alignement des bords peut affecter directement la qualité des coutures de soudage.

Solution de dimensionnement et de découpe

Après soudage et refroidissement, le tuyau entre dans la section de dimensionnement.

Les supports de dimensionnement corrigent le diamètre, la forme et la droiture finaux du tuyau.

Le système de coupe coupe ensuite le tuyau à la longueur requise sans arrêter la production continue.

La scie volante ou la scie à découpe à froid peut être sélectionnée en fonction du matériau du tuyau, de la vitesse, des exigences en matière de fente et de la qualité de la face finale.

Conclusion:
Une solution de fabrication de tuyaux conforme à la norme EN devrait contrôler l'ensemble du processus, et pas seulement le point de soudage.

Application du projet

Production de tuyaux en acier structurel

Cette machine peut être utilisée pour produire des sections creuses structurelles pour les cadres de bâtiments, les structures de support, les cadres de machines et les composants d'ingénierie.

Les applications liées à la norme EN 10219 se concentrent souvent sur les sections creuses structurelles, y compris les profils circulaires, carrés et rectangulaires.

Pour cette application, la précision dimensionnelle, la droiture et la consistance de la couture de soudure sont importantes.

Pièces d'eau, de gaz et d'électricité

Pour les tubes en acier non allié adaptés au soudage et au filetage, les applications liées à la norme EN 10255 peuvent inclure le transport général de fluides, les tuyaux de construction,et systèmes de tuyauterie nécessitant des options de fin de tube ou de revêtement.

La chaîne de production devrait permettre une formation de tuyaux ronds stables et une qualité constante des tuyaux.

Pipe de construction et d'infrastructure

Les tuyaux soudés sont largement utilisés dans les échafaudages, les systèmes de support, les clôtures, les rampes et les applications d'infrastructure légère.

Dans ces marchés, les acheteurs se préoccupent généralement de la résistance des tuyaux, de la finition de la surface, de la droiture et de la consistance du lot.

Tubes mécaniques et industrielles

La machine peut également produire des tubes utilisés dans les machines, les systèmes de stockage, les équipements agricoles, les structures de transport et les cadres industriels.

Pour une utilisation mécanique, la consistance du tuyau améliore la découpe, le poinçonnage, la flexion et le soudage en aval.

Comment fonctionne- t- il?

Flux de production

Une ligne de production de tuyaux soudés standard EN comprend:

Chargement de bobine en acier.
Je déroulerai.
Le niveau de la bande.
Coupe et soudage des fesses.
Un accumulateur.
On forme le rouleau.
Soudage à haute fréquence.
Des écharpes à couture de soudage.
Je me rafraîchis.
Le dimensionnement.
Je redresse.
Je coupe.
La collection de tuyaux est terminée.
Inspection facultative

Principe de formation

La bande d'acier entre dans plusieurs supports de formage.

Chaque support plie la bande étape par étape jusqu'à ce que les deux bords se rencontrent au point de soudage.

Une bonne conception de passage de roulement garantit que les bords de bande sont alignés avant le soudage.

Ceci est important, car même une petite erreur de formage peut créer un écart de soudage instable.

Principe de soudage

Le soudage à haute fréquence chauffe rapidement les bords de bande.

Les bords sont ensuite pressés par des rouleaux de pressage pour former une couture de soudure continue.

Après le soudage, l'écorce extérieure peut être enlevée à l'aide d'outils à écharpe.

Cela améliore la qualité de la surface et prépare le tuyau au traitement en aval.

Principe de taille

La section de dimensionnement corrige le diamètre, la forme et la droiture du tuyau après soudage et refroidissement.

Pour les tubes carrés et rectangulaires, la section de dimensionnement et de mise en forme contrôle également le rayon d'angle, la planéité des côtés et la précision du profil.

Conclusion:
La machine fonctionne comme un système complet de formage, de soudage, de dimensionnement et de découpe.
Une production de tuyaux EN stable dépend de la coordination de chaque section.

Comment choisir

1. Sélectionnez selon l'application EN cible

Tout d'abord, confirmez à quelle application liée à l'EN le tuyau est destiné.

Si l'objectif est la production de sections creuses structurelles, la machine doit se concentrer sur la précision de formage, la précision de dimensionnement et la cohérence du profil.

Si l'objectif est un tuyau adapté au soudage et au filetage, la rondeur, la qualité de l'extrémité du tuyau et la compatibilité du traitement de surface deviennent plus importantes.

2. Choisissez selon la plage de taille du tuyau

L'acheteur doit fournir le diamètre du tuyau rond, la taille du tube carré, la taille du tube rectangulaire et l'épaisseur de la paroi.

Une large gamme de tailles nécessite des supports de formage plus solides et une planification plus précise des outils de roulement.

Une gamme de tailles étroite peut utiliser une configuration de machine plus économique.

3Choisissez en fonction de la qualité du matériau

Différents matériaux nécessitent une force de formage et un contrôle de soudage différents.

L'acier au carbone est couramment utilisé pour la production de tuyaux structurels et généraux.

L'acier galvanisé nécessite une meilleure protection de la surface et un contrôle minutieux du soudage.

L'acier inoxydable nécessite une plus grande attention à la finition de surface et au matériau de roulement.

4Choisissez selon la capacité de production

Une vitesse plus élevée peut augmenter la production, mais seulement si le soudage, le refroidissement, le dimensionnement et la coupe restent stables.

Si l'usine se concentre sur la qualité liée à l'EN, une production stable est plus précieuse que de simplement poursuivre la vitesse maximale.

5Choisissez en fonction des exigences d'inspection

Pour la production de tuyaux orientés vers l'exportation, des systèmes d'inspection optionnels peuvent être nécessaires.

Il peut s'agir notamment de tests de courant de tourbillon, de mesures en ligne du diamètre, de contrôle de la longueur et de surveillance des coutures de soudure.

La configuration de l'inspection doit correspondre aux exigences du marché de l'acheteur et de l'acceptation par le client.

6. Choisissez selon la disposition de l'usine

Avant de commander la machine, l'acheteur doit confirmer la longueur de l'atelier, la capacité de la grue, l'état des fondations, l'alimentation électrique, le système de refroidissement par eau et la direction du débit des matériaux.

Une disposition correcte améliore l'efficacité et réduit les problèmes de manutention.

Informations sur la capacité et la confiance des entreprises

La société Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. a été créée en Chine.fournit des solutions de ligne de production de tubes soudés sur mesure pour différentes applications de tubes et exigences du marché.

Notre soutien technique peut inclure:

Analyse de la taille du tuyau et de l'épaisseur de la paroi.
Examen des exigences en matière de matériaux et de soudage.
Discussion sur les applications liées à l'EN.
Conception de la configuration de la machine.
Planification des outils à rouleaux.
Soutien à la mise en page de l'usine.
Guide de l'installation
Formation des opérateurs.
Service technique après-vente.

Nous ne recommandons pas de choisir l'équipement uniquement en fonction du diamètre du tuyau.

Une solution fiable de fabrication de tuyaux doit être choisie en fonction de la norme de tuyauterie, du type de matériau, de la vitesse de production, des besoins d'inspection de la qualité et de l'application en aval.

Cela aide les clients à réduire le risque de production avant l'investissement.

Questions fréquentes

1. Qu'est-ce qu'une machine de fabrication de tuyaux en acier standard EN?

Une machine de fabrication de tuyaux en acier standard EN est une ligne de production de tuyaux soudés configurée pour soutenir la production de tuyaux pour les applications standard européennes.

Il se concentre généralement sur la formation stable, le soudage à haute fréquence, la précision de dimensionnement, la droiture des tuyaux et les systèmes d'inspection optionnels.

2Cette machine peut-elle produire des tuyaux selon la norme EN 10219?

Oui, la machine peut être configurée pour produire des sections creuses structurelles soudées à froid utilisées dans des applications liées à la norme EN 10219

Cependant, la conformité finale dépend également des exigences en matière de matières premières, de contrôle de la production, d'inspection, d'essais et de certification des clients.

3Cet équipement peut-il produire des tuyaux de type EN 10255?

La machine peut être configurée pour produire des tuyaux en acier soudés circulaires utilisés dans des applications liées à la norme EN 10255.

L'acheteur doit confirmer le diamètre du tuyau, l'épaisseur de la paroi, la finition de l'extrémité, les exigences de revêtement et l'application du filetage ou du soudage.

4Qu'est-ce qui affecte le plus la qualité des tuyaux soudés?

Les facteurs les plus importants sont la qualité des bandes d'acier, la conception du rouleau, la précision de formage, la stabilité du soudage, le contrôle du refroidissement, la précision de dimensionnement, la précision de coupe et la méthode d'inspection.

La rigidité de la machine et la formation des opérateurs ont également une incidence sur la qualité de la production à long terme.

5Comment choisir le bon équipement de soudage de tuyaux?

Vous devez fournir une plage de tailles de tuyaux, l'épaisseur de paroi, la qualité de l'acier, la norme EN visée, la vitesse de production, la production annuelle, la disposition de l'atelier et les exigences d'inspection.

Grâce à ces détails, les ingénieurs peuvent recommander la section de formage, le système de soudage, la méthode de coupe, le niveau d'automatisation et les options de test appropriés.

Contenu de soutien suggéré

Article technique / Comment

Comment produire un tuyau d'acier soudé standard EN avec une ligne de soudage de tuyau à haute fréquence

Cet article explique les étapes de formage, de soudage, de dimensionnement, de scalping, de refroidissement et d'inspection.

Analyse du secteur / Pourquoi

Pourquoi la production de tubes standard EN nécessite une meilleure stabilité de soudage et un meilleur contrôle dimensionnel

Cet article peut analyser les exigences d'exportation, l'inspection des clients, le coût de la ferraille et les risques de qualité cachés.

Cas de demande / Où

EN Étude de cas de projet de ligne de production de tuyaux structurels standard

Cette page de cas peut montrer la gamme de tailles de tuyaux, le type de matériau, la vitesse de production, la configuration de la ligne, la méthode d'inspection et l'application du client.

Conclusion finale

Une machine de fabrication de tuyaux en acier standard EN ne doit pas être présentée comme une simple page de produit.

Pour les fabricants ciblant les marchés de tuyaux européens, il s'agit d'une solution de production complète qui affecte la précision dimensionnelle, la qualité des coutures de soudure, la fiabilité de l'inspection,et l'acceptation à long terme par les clients.
