0.8 ∙ 6.0 mm Moulin à tubes en acier galvanisé à chaud et équipement de formage de rouleaux pour la production de tubes GI, tubes de clôture, tubes de serre et tubes structurels

TOUTES LES SOLUTIONS POUR LA PRODUCTION DE TUYAUX/TUBES EN ACIER

Modèle de machine :ZY-76

Présentation du produit

L'usine de tubes en acier galvanisé à chaud et l'équipement de formage de rouleaux sont conçus pour les usines qui ont besoin d'une production continue de tubes en acier galvanisé, de tubes ronds GI, de tubes carrés, de tubes rectangulaires, de tuyaux de clôture, de tuyaux de serre et de tubes structurels légers.

Cet équipement peut traiter des bandes d'acier galvanisées, des bandes d'acier laminées à froid ou des bandes d'acier à faible teneur en carbone selon les exigences du client en matière de produits.

Un point clair doit être confirmé avant la sélection de la machine : certains clients doivent produire des tuyaux à partir de bobines d'acier pré-galvanisées, tandis que d'autres doivent d'abord produire des tuyaux noirs soudés, puis envoyer le tuyau dans un processus de galvanisation à chaud distinct.

Ces deux itinéraires nécessitent une planification de production, des méthodes de protection de surface, un traitement des cordons de soudure et un contrôle qualité différents.

Problème : Quel problème l’acheteur doit-il résoudre ?

De nombreux acheteurs recherchent une usine de tubes en acier galvanisé à chaud parce qu'ils veulent des tubes résistants à la corrosion pour la construction extérieure, les charpentes agricoles, les clôtures, les échafaudages, les systèmes d'eau ou les marchés généraux des tubes en acier.

Le vrai problème n’est pas seulement de savoir comment former le tuyau. L'acheteur doit également savoir si la machine peut protéger la surface galvanisée, contrôler le cordon de soudure, maintenir les dimensions des tuyaux stables, réduire les dommages à la couche de zinc et correspondre à la norme finale des tuyaux.

Si la ligne de production est sélectionnée uniquement en fonction du diamètre ou du prix du tuyau, l'usine peut être confrontée à des rayures de surface, à des soudures instables, à une mauvaise précision de formage, à un taux de rebut élevé et à de fréquents problèmes de réglage des rouleaux.

La bonne solution doit correspondre au matériau, à la taille du tuyau, à l’épaisseur de la paroi, aux exigences de revêtement, à la vitesse de production et à l’application finale.

Cause

La production de tuyaux galvanisés est plus sensible que la production de tuyaux en acier noir ordinaires, car la surface zinguée doit être protégée pendant le formage, le soudage, le dimensionnement, la découpe et la manipulation.

Lorsque la bande d'acier galvanisé passe à travers les supports de profilage, une mauvaise conception des rouleaux ou une pression de formage excessive peut rayer la couche de zinc. Cela peut réduire la résistance à la corrosion et affecter l’apparence finale du tuyau.

Lors du soudage à haute fréquence, le revêtement de zinc situé à proximité de la zone de soudure peut être affecté par la chaleur. Si les paramètres de soudage, l'alignement des bords, la pression de compression et le traitement des cordons de soudure ne sont pas bien contrôlés, le tuyau peut présenter des soudures faibles ou une qualité de surface médiocre.

Pour les tubes galvanisés carrés et rectangulaires, le processus de formation des coins nécessite également une attention particulière. Une pression prononcée dans les coins, une mauvaise conception du passage de rouleau ou un dimensionnement instable peuvent entraîner des dommages au revêtement, une mauvaise forme des coins et des erreurs dimensionnelles.

C'est pourquoi une usine de tubes galvanisés ne doit pas être traitée comme une simple machine à tubes soudés. Il nécessite une conception de formage et de manipulation qui tienne compte des exigences de protection de surface et de résistance à la corrosion.

Solution

Zhongyue Metallurgy Equipment Technology fournit des usines de tubes en acier galvanisé à chaud personnalisées et des équipements de profilage en fonction de la taille du tube, du matériau en acier, de l'état du revêtement, de la vitesse de production, de l'application finale et de l'aménagement de l'usine.

La ligne de production peut comprendre un dérouleur, une cisaille et une soudeuse d'extrémité, un accumulateur, une usine de formage, un système de soudage à haute fréquence, un dispositif de traitement des joints de soudure, une section de refroidissement, une section de dimensionnement, une scie volante, une table de sortie et un équipement de test ou d'emballage en option.

Pour la production de bandes d'acier prégalvanisées, l'objectif principal de la conception est un contact fluide des rouleaux, une pression de formage contrôlée, un soudage des bords stable, une friction de surface réduite et une manipulation propre des tuyaux.

Pour la production de tuyaux noirs avant la galvanisation à chaud séparée, l'accent principal de la conception est la résistance des cordons de soudure, la rondeur des tuyaux, la rectitude, la précision de coupe et la compatibilité avec la galvanisation et l'inspection en aval.

L'objectif est d'aider les clients à produire des tuyaux galvanisés avec des dimensions stables, un bon aspect de surface, une qualité de soudure fiable et une réduction des déchets de production.

Une solution qualifiée ne doit pas seulement fournir une machine. Cela devrait aider l'acheteur à comprendre quelle voie de production est appropriée, quelle gamme de tuyaux peut être produite, quelles normes peuvent s'appliquer et quel équipement de support est nécessaire.

Caractéristiques

Les spécifications finales de la machine doivent être confirmées après avoir vérifié les dessins de tuyaux de l'acheteur, la plage d'épaisseur de paroi, les spécifications des matériaux, l'objectif de capacité de production, les exigences de revêtement, la disposition de l'atelier et l'alimentation électrique.

Application

Tuyau de clôture et tube de garde-corps

Les tuyaux en acier galvanisé sont largement utilisés pour les clôtures, les garde-corps, les systèmes de protection routière, les barrières agricoles et les structures d'enceintes extérieures.

Pour cette application, la tuberie doit se concentrer sur un soudage stable, une sortie de tube droite, un bon aspect de surface et un contrôle efficace de la longueur de coupe.

Serre et tube agricole

Les structures de serre nécessitent des tubes galvanisés ayant une bonne résistance à la corrosion car les tuyaux sont souvent utilisés dans des environnements humides, extérieurs ou semi-extérieurs.

La machine doit prendre en charge une production stable de tubes ronds, carrés ou rectangulaires utilisés pour les cadres de serres, les supports d'irrigation et les structures agricoles.

Construction et tubes structurels

Les tubes carrés et rectangulaires galvanisés sont utilisés dans la construction légère, les cadres en acier, les structures de support, les pièces d'échafaudage, les rayonnages d'entrepôt et les marchés des matériaux de construction.

Pour ces tubes, la précision dimensionnelle, la rectitude, la qualité des coins et la fiabilité des cordons de soudure sont plus importantes que la seule vitesse de production élevée.

Tube de Meubles et Fabrication Générale

Les tubes galvanisés peuvent également être utilisés pour les étagères, les cadres, les présentoirs, les meubles légers et les pièces de fabrication générale.

Pour cette application, la qualité de la surface et la précision de coupe sont importantes car le tube final peut être visible après l'assemblage.

Marchés de l'eau, de l'air et de la tuyauterie générale

Certains tuyaux en acier galvanisé sont utilisés sur les marchés généraux des tuyaux pour l'eau, l'air, les fluides basse pression et les applications mécaniques.

Lorsqu'il s'agit du marché cible, l'acheteur doit confirmer la norme de tuyauterie requise, la méthode d'inspection, les exigences de pression et si une post-galvanisation est requise.

Comment ça marche

Le processus de production commence par le chargement des bobines d'acier. Le dérouleur soutient la bobine et alimente la bande d'acier en continu dans la ligne.

La soudeuse de cisaillement et d'extrémité relie l'extrémité d'une bobine au début de la bobine suivante. Cela permet de réduire les arrêts de machine et d’améliorer l’efficacité continue de la production.

L'accumulateur stocke les bandes d'acier afin que le laminoir de formage puisse continuer à fonctionner pendant que le changement de bobine ou le soudage de bandes est terminé.

Dans la section de formage, plusieurs cages de laminage plient progressivement la bande d'acier plate en forme de tube rond. Pour les bandes d'acier galvanisé, la conception de la surface du rouleau et la pression de formage doivent réduire les rayures de surface.

Le système de soudage à haute fréquence chauffe les bords de la bande et les assemble en un tube soudé continu. Un alignement stable des bords et une pression de compression sont importants pour la qualité de la soudure.

Après soudage, le tube passe par des sections de refroidissement et de dimensionnement. Les supports de dimensionnement contrôlent le diamètre extérieur final, la taille carrée, la taille rectangulaire, la rectitude et la forme du tuyau.

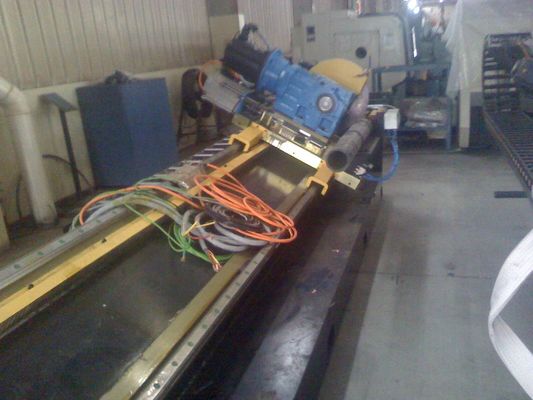

La scie volante coupe le tuyau à la longueur requise pendant que la ligne continue de fonctionner. Les tuyaux finis sont transférés vers la table de sortie pour la collecte, l'inspection, le regroupement ou un traitement ultérieur.

Si le client a besoin d'un tuyau noir avant la galvanisation à chaud, le tuyau soudé peut être produit en premier, puis envoyé vers un processus de galvanisation séparé selon la norme finale.

Comment choisir

1. Confirmez l'itinéraire de production

Avant de sélectionner la machine, l'acheteur doit confirmer si le tuyau sera fabriqué à partir de bobines d'acier pré-galvanisées ou produit sous forme de tuyau soudé noir avant la galvanisation à chaud.

La production de bandes prégalvanisées nécessite une protection de surface plus forte pendant le formage. La production post-galvanisation nécessite une qualité de tube soudé élevée et une compatibilité avec le processus de galvanisation.

2. Confirmez la forme et la plage de tailles du tuyau

L'acheteur doit fournir le diamètre minimum et maximum du tuyau, la taille du tube carré, la taille du tube rectangulaire et l'épaisseur de la paroi.

Une machine conçue pour une gamme trop large peut augmenter le coût de l'outillage et les difficultés de réglage. Une liste de produits claire permet de concevoir une ligne de production plus pratique.

3. Confirmer les exigences en matière de revêtement et de surface

Pour les bandes d'acier galvanisé, l'état du revêtement de zinc affecte la conception des rouleaux, le contrôle du soudage et la manipulation des tuyaux.

Si le tuyau est utilisé pour des produits visibles ou des applications extérieures, les rayures de surface et le traitement de la zone de soudure doivent être pris en compte avant de commander.

4. Confirmer la vitesse de production

Une vitesse plus élevée ne signifie pas toujours un meilleur rendement. L'efficacité réelle de la production dépend de l'épaisseur de la paroi, de la taille du tuyau, de la stabilité du soudage, du temps de changement de bobine, de la longueur de coupe et des compétences de l'opérateur.

Pour le fonctionnement d’une usine à long terme, une qualité stable à une vitesse pratique est plus précieuse qu’une production instable à grande vitesse.

5. Confirmer les exigences en matière de soudage et d'inspection

Si le tuyau est utilisé pour la construction, le transport de fluides ou les marchés d'exportation, l'acheteur doit confirmer si des essais hydrauliques, des essais par courants de Foucault, un revêtement d'extrémité ou un marquage sont requis.

Ces exigences en aval doivent être prises en compte pendant toute la conception de la ligne et non ajoutées après l'installation de la machine.

6. Confirmer la disposition de l'atelier et l'alimentation électrique

La disposition de la tuberie doit correspondre à la longueur de l'atelier, à la capacité de la grue, à la zone de stockage des bobines, à la zone de stockage des tuyaux finis et aux normes électriques locales.

Une bonne disposition réduit le temps de manutention des matériaux et améliore la sécurité de la production.

Prise en charge du plan de contenu pour une meilleure couverture de recherche

Article technique : Comment les tuyaux en acier galvanisé sont produits par profilage

Cet article peut expliquer le processus depuis l'alimentation des bobines galvanisées, le profilage, le soudage à haute fréquence, le dimensionnement, la découpe et la protection de surface.

Il aide les acheteurs à comprendre pourquoi la production de tubes en acier galvanisé nécessite plus d'attention à la conception des rouleaux et à la manipulation de la surface.

Analyse de l'industrie : pourquoi les tuyaux en acier galvanisé sont utilisés dans la construction extérieure

Cet article peut expliquer la demande en matière de clôtures, de structures de serres, de cadres de construction, d'installations agricoles et de projets d'infrastructure.

Il peut également expliquer pourquoi la résistance à la corrosion est un facteur d’achat important dans les environnements humides, extérieurs et côtiers.

Cas d'application : Solution de fabrication de tubes galvanisés pour usine de tubes de clôtures et de serres

Cette page de cas peut montrer comment un client sélectionne la machine en fonction de la taille du tube, de l'épaisseur de la paroi, des exigences en matière de revêtement de zinc, de la longueur de coupe, de la vitesse de production et de l'utilisation sur le marché.

Cela aide la page à couvrir l’intention d’achat réelle au lieu d’afficher uniquement des photos de la machine.

FAQ

1. Une usine de tubes en acier galvanisé à chaud est-elle la même chose qu'une ligne de galvanisation ?

Non. Une usine de tubes forme et soude des bandes d'acier dans des tubes. Une ligne de galvanisation applique un revêtement de zinc par immersion à chaud.

Certains clients utilisent des bandes d'acier pré-galvanisées pour fabriquer directement des tuyaux. D'autres clients produisent d'abord des tubes soudés noirs, puis les envoient vers une ligne de galvanisation à chaud distincte.

2. Cette machine peut-elle produire à la fois des tuyaux ronds et des tubes carrés ?

Oui, la machine peut être conçue pour produire des tubes ronds, des tubes carrés et des tubes rectangulaires si la gamme de tailles et le plan d'outillage sont adaptés.

La faisabilité exacte dépend de la taille du tuyau, de l’épaisseur de la paroi, de la méthode de formage, de l’outillage au rouleau et des exigences de changement.

3. Quelles informations sont nécessaires avant le devis ?

L'acheteur doit fournir la forme du tuyau, la gamme de tailles, l'épaisseur de paroi, la matière première, l'état du revêtement de zinc, l'objectif de capacité de production, la longueur de coupe, l'alimentation électrique et l'agencement de l'atelier.

Si le tuyau doit être conforme aux normes ASTM, EN, BS ou locales, ces exigences doivent également être fournies avant la conception technique.

4. Comment réduire les rayures de surface lors de la production de tuyaux galvanisés ?

Les rayures de surface peuvent être réduites grâce à une conception appropriée des rouleaux, une surface de rouleau lisse, une pression de formage contrôlée, un guidage correct de la bande et une manipulation soigneuse du tuyau après la coupe.

La formation des opérateurs et l’entretien régulier des rouleaux sont également importants pour maintenir une qualité de surface stable.

5. Quel est le facteur le plus important lors du choix d’une usine de tubes galvanisés ?

Le facteur le plus important est d'adapter la machine à l'application réelle du tuyau.

Une usine de tuyaux de clôture, une usine de tubes de serre, une usine de tubes structurels et une usine de tuyaux de fluide peuvent toutes nécessiter une configuration de machine, un équipement d'inspection et un traitement en aval différents.

Conclusion

Cette usine de tubes en acier galvanisé à chaud et cet équipement de formage de rouleaux ne sont pas seulement une machine pour fabriquer des tubes en acier. Il s'agit d'une solution de production destinée aux usines qui ont besoin de produits de tuyauterie résistant à la corrosion pour les marchés de la construction, de l'agriculture, des clôtures, des serres, du meuble et de la fabrication générale.

Une ligne de production de tuyaux galvanisés qualifiée doit répondre aux questions pratiques des acheteurs : quel matériau sera utilisé, quelle norme de tuyau doit être respectée, comment protéger la surface du zinc, comment contrôler la qualité du soudage et comment choisir la bonne configuration de machine.

Pour les clients qui souhaitent une production stable, un taux de rebut inférieur et une valeur de production à long terme, le bon choix est une solution de tuberie conçue autour du produit final, et non une machine générique sélectionnée uniquement en fonction du diamètre du tube.
