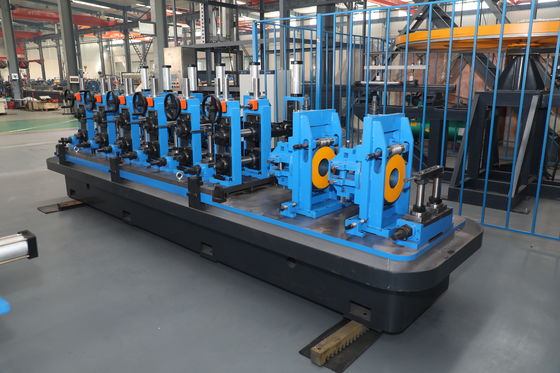

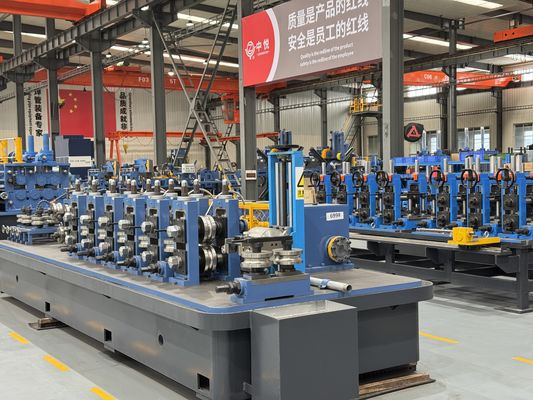

7.6 - 16 mm Roll Forming Line and Pipe Making Machine pour la production de tubes à petit diamètre en acier galvanisé

Machine de formage de tubes de 7,6 à 16 mm pour tube d'échangeur de chaleur, tubes revêtus de cuivre

Spécifications de la machine de formage de tubes

1. tuyau OD (rond): 7,6 mm-16 mm

2. Épaisseur de paroi : 0,3-1,5 mm.

3. longueur : 4-12 m

4. Vitesse : 120 m/min

Présentation du produit

La ligne de formage de rouleaux de 7,6 à 16 mm et la machine de fabrication de tuyaux pour l'acier galvanisé sont conçues pour les fabricants produisant des tubes soudés de petit diamètre avec une taille stable, une surface propre et une efficacité de production continue.

Cette ligne de production convient aux tubes en acier galvanisé utilisés dans les meubles, la décoration, les petites pièces structurelles, les produits ménagers, les accessoires d'équipement, les présentoirs, les cadres lumineux et les composants industriels de précision.

Les tubes galvanisés de petit diamètre nécessitent une précision de formage plus élevée que de nombreux tubes en acier généraux. Étant donné que le diamètre du tube est petit, même un désalignement mineur des rouleaux, une déviation des bords de la bande ou un soudage instable peuvent provoquer des défauts visibles, une mauvaise rondeur, des cordons de soudure faibles et des rayures de surface.

Cette machine fournit un processus de production complet comprenant le déroulement, l'alimentation en bande, le formage, le soudage à haute fréquence, le dimensionnement, la découpe et le déchargement du tube fini. Il peut être personnalisé en fonction du diamètre du tube, de l'épaisseur de la paroi, de la qualité de la bande galvanisée, des exigences de vitesse et de la disposition de l'usine.

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd fournit des solutions de lignes de production de tubes soudés pour la fabrication de tuyaux en acier galvanisé de petit diamètre, aidant ainsi les clients à améliorer la stabilité de la production, à réduire les déchets et à répondre aux exigences pratiques des applications.

Cause

De nombreuses usines recherchent une machine de fabrication de tubes en acier galvanisé de 7,6 à 16 mm, car la production de petits tubes est difficile à contrôler avec l'équipement général d'une tuberie.

Le principal défi est la précision dimensionnelle. Lorsque le diamètre du tube est compris entre 7,6 mm et 16 mm seulement, de petits changements dans la largeur de la bande, la position des rouleaux, l'angle de formage ou la chaleur de soudage peuvent créer des problèmes de qualité évidents.

Un autre problème courant est la protection des surfaces. L'acier galvanisé a un revêtement de zinc sur la surface de la bande. Si la conception du rouleau, la pression de formage ou le système de guidage ne conviennent pas, la couche de zinc peut être rayée ou endommagée pendant la production.

Le contrôle du soudage est également essentiel. Si la puissance de soudage à haute fréquence est trop faible, le cordon de soudure peut être faible. Si la puissance de soudage est trop élevée, le tube peut surchauffer, la couche de zinc proche de la zone de soudure peut être affectée et l'aspect de la surface peut devenir médiocre.

Pour les clients produisant de petits tubes galvanisés destinés à l'ameublement, à la décoration ou à un usage industriel léger, une qualité instable des tubes peut affecter directement l'assemblage, l'apparence, les performances du revêtement et l'acceptation du client.

Par conséquent, ce type de machine ne doit pas être sélectionné uniquement en fonction du diamètre du tuyau. La solution correcte doit prendre en compte le matériau de la bande, l'épaisseur de la paroi, l'état du revêtement de zinc, la méthode de soudage, la précision du dimensionnement, la qualité de la coupe et la manipulation du tube fini.

Solution

La ligne de formage de rouleaux de 7,6 à 16 mm résout ces problèmes grâce à un processus de formage et de soudage de tubes de petit diamètre conçu pour les bandes d'acier galvanisées.

La section de formage utilise des rouleaux de précision pour façonner progressivement la bande galvanisée plate en un petit tube rond. Une conception appropriée des rouleaux réduit la friction de surface et aide à protéger le revêtement galvanisé pendant le formage.

Le système de soudage à haute fréquence chauffe les bords de la bande et les assemble en un tube soudé continu. Pour l'acier galvanisé, les paramètres de soudage doivent être soigneusement contrôlés pour maintenir la résistance de la soudure tout en réduisant l'influence inutile de la chaleur sur la surface du tube.

La section de dimensionnement corrige le diamètre du tube et améliore la rondeur. Ceci est particulièrement important pour les petits tubes, car même un petit écart de tolérance peut affecter l'assemblage ou l'apparence.

Le système de coupe coupe le tube aux longueurs requises. Selon les exigences du produit, la ligne peut utiliser une scie volante, une scie à froid ou d'autres solutions de coupe adaptées pour améliorer la qualité des extrémités coupées et la cohérence de la longueur.

La table de sortie reçoit les tubes finis après la découpe et permet un déchargement, une collecte, une inspection et un regroupement en douceur.

Pour les clients qui ont besoin d’une production stable de petits tubes, cette ligne offre une solution pratique pour améliorer la cohérence, réduire les ajustements manuels et soutenir la production industrielle à long terme.

Caractéristiques

Les spécifications ci-dessus sont des informations de référence. La configuration finale doit être confirmée en fonction du diamètre du tube, de l'épaisseur de la paroi, de la qualité de la bande galvanisée, de la vitesse de production, de la longueur de coupe et de l'application finale.

Application

Tubes pour meubles et produits ménagers

Cette machine convient à la production de petits tubes galvanisés utilisés dans les cadres de meubles, les pièces de chaises, les structures de tables, les supports d'étagères et les composants de produits ménagers.

Pour ces applications, l’apparence et la stabilité dimensionnelle des tubes sont importantes car les tubes finis sont souvent visibles après l’assemblage.

Tubes décoratifs et de présentoir

Les petits tubes galvanisés sont largement utilisés dans les cadres décoratifs, les présentoirs, les supports d'éclairage, les luminaires de vente au détail et les produits de stockage.

La machine permet de produire des tubes avec une rondeur stable et une qualité de surface propre, ce qui permet une meilleure apparence du produit.

Composants industriels légers

La gamme de tailles de 7,6 à 16 mm peut être utilisée pour les petits accessoires industriels, les supports d'équipement, les protections, les supports et les pièces mécaniques légères.

Pour ces composants, un diamètre de tube précis et une longueur de coupe constante contribuent à réduire les problèmes de traitement en aval.

Applications de serres et de cadres légers

Les petits tubes en acier galvanisé peuvent être utilisés pour les cadres de serre légers, les supports de plantes, les structures de jardin et les petits produits de charpente.

Le matériau galvanisé est souvent choisi car il offre une meilleure résistance à la corrosion que l’acier au carbone ordinaire non traité.

Fabrication de petits tubes de précision

Pour les clients produisant de petits tubes en lots répétés, une machine spécialisée de fabrication de tubes de petit diamètre est plus adaptée que la modification d’une tuberie plus grande.

Une ligne correctement conçue améliore la stabilité de la production et réduit les déchets causés par des ajustements fréquents.

Comment ça marche

Le processus commence par le chargement des bobines d'acier galvanisé. Le dérouleur libère la bande d'acier et l'envoie dans la section d'alimentation et de guidage.

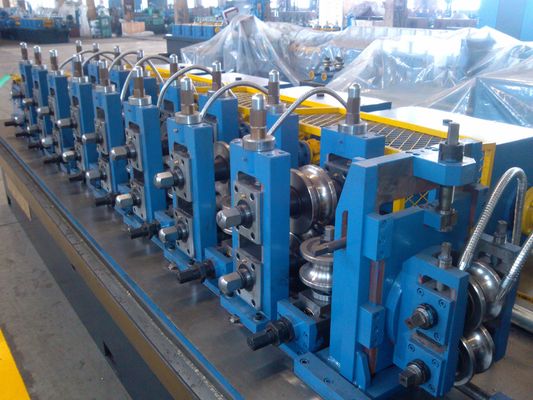

La bande entre ensuite dans la section de profilage. Une série de rouleaux de formage de précision plie progressivement la bande galvanisée plate en une forme de petit tube ouvert.

Le diamètre du tube étant compris entre 7,6 mm et 16 mm seulement, la précision du formage est essentielle. L'alignement des rouleaux, le centrage de la bande et l'alimentation stable doivent être soigneusement contrôlés.

Après formage, les bords de la bande entrent dans la section de soudage haute fréquence. Les bords sont chauffés et pressés ensemble pour former un cordon de soudure continu.

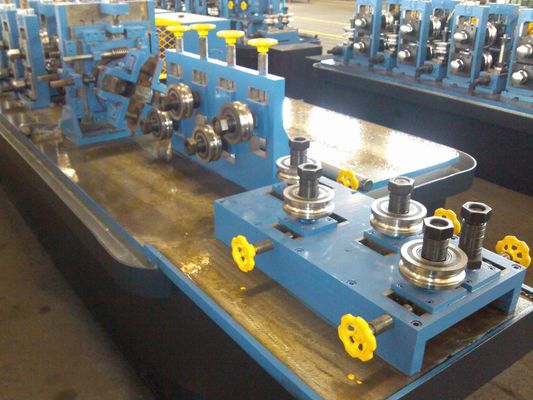

Après soudage, le tube passe par des sections de refroidissement et de dimensionnement. Les rouleaux de calibrage corrigent le diamètre extérieur, améliorent la rondeur et aident à maintenir une forme constante du tube.

Le tube fini est ensuite coupé aux longueurs requises. Après découpe, la table de sortie reçoit les tubes pour inspection, collecte ou regroupement.

Le processus complet est conçu pour produire de petits tubes galvanisés en continu tout en contrôlant la qualité de la surface, la stabilité des soudures et la précision dimensionnelle.

Comment choisir

1. Confirmez la plage de diamètres du tube

La première étape consiste à confirmer le diamètre exact du tube minimum et maximum.

Cette machine est conçue pour la production de tubes de petit diamètre de 7,6 mm à 16 mm. Si le client a également besoin de dimensions plus grandes, la structure de la machine et la conception des rouleaux doivent être adaptées.

2. Confirmez l'épaisseur de la paroi

L'épaisseur de la paroi affecte la force de formage, la puissance de soudage, la conception des rouleaux et la vitesse de production.

Pour les tubes galvanisés très fins, la protection de la surface et une alimentation stable sont importantes. Pour les tubes plus épais, la machine a besoin d’une force de formage plus forte et d’une capacité de soudage appropriée.

3. Confirmez la qualité de la bande galvanisée

L’état de la surface de l’acier galvanisé affecte directement l’apparence du tube fini.

Les clients doivent confirmer la qualité du revêtement de zinc, la tolérance de largeur de bande, la tolérance d'épaisseur de bande, l'état de l'huile de surface et la qualité de la bobine avant la conception finale de la machine.

4. Confirmez la demande finale

Les tubes de meubles, les tubes décoratifs, les tubes structurels légers et les tubes d'accessoires industriels peuvent avoir des exigences différentes.

Pour les produits visibles, la qualité de la surface est très importante. Pour les produits structurels, la résistance des soudures et la cohérence dimensionnelle peuvent être plus importantes.

5. Confirmez la longueur de coupe requise

Les petits tubes peuvent être coupés en longueurs courtes ou moyennes selon l'application.

Le système de coupe doit être sélectionné en fonction de la tolérance de longueur du tube, de la qualité des extrémités coupées, de la vitesse de production et de la méthode de regroupement.

6. Confirmer la vitesse et le rendement de la production

Une vitesse plus élevée peut améliorer le rendement, mais elle doit correspondre à la stabilité du formage, aux performances de soudage, à la précision de coupe et à la manipulation des tubes finis.

Pour les petits tubes galvanisés, une production stable est plus importante que la seule vitesse.

7. Confirmer la configuration d'usine

La disposition de la ligne doit tenir compte de la zone de chargement des bobines, de la position de l'opérateur, de la longueur de la machine, de la direction de déchargement du tube fini et de la méthode de collecte.

Une disposition compacte et raisonnable peut améliorer le flux de production et réduire les manipulations manuelles inutiles.

FAQ

1. Quelle est l'utilisation principale d'une machine de fabrication de tubes en acier galvanisé de 7,6 à 16 mm ?

Il est principalement utilisé pour produire des tubes galvanisés soudés de petit diamètre pour les meubles, la décoration, les présentoirs, les structures lumineuses, les produits ménagers et les accessoires industriels.

2. Cette machine peut-elle protéger la surface galvanisée pendant la production ?

Oui. La machine peut être conçue avec une structure de rouleaux, un système de guidage, une pression de formage et des méthodes de manipulation de surface appropriés pour réduire les rayures et protéger autant que possible le revêtement galvanisé.

3. Pourquoi la production de tubes de petit diamètre est-elle difficile ?

La production de tubes de petit diamètre nécessite une grande précision de formage. Une légère déviation de la bande, un mauvais alignement des rouleaux ou une instabilité du soudage peuvent provoquer des défauts évidents tels qu'une mauvaise rondeur, des cordons de soudure faibles, des rayures de surface ou un écart de taille.

4. La machine peut-elle produire des tubes en acier au carbone ainsi que des tubes galvanisés ?

Oui. La machine peut être conçue pour les bandes d'acier galvanisé et les bandes d'acier au carbone. La configuration finale dépend de l'épaisseur du matériau, des exigences de surface, des conditions de soudage et de l'application.

5. Comment dois-je choisir la bonne configuration de machine ?

Vous devez fournir la plage de diamètres de tube, l'épaisseur de paroi, le type de matériau, les exigences en matière de revêtement galvanisé, la vitesse de production, la longueur de coupe, l'application finale et l'aménagement de l'usine. Sur la base de ces détails, le fournisseur peut concevoir une ligne de production adaptée.

Conclusion

La ligne de formage de rouleaux de 7,6 à 16 mm et la machine de fabrication de tubes pour acier galvanisé sont une solution pratique pour la production de tubes soudés de petit diamètre.

Une machine qualifiée ne doit pas seulement former et souder des tubes. Il doit également protéger la surface galvanisée, contrôler la taille du tube, améliorer la stabilité de la soudure, permettre une coupe précise et correspondre à l'application finale du client.

Pour les fabricants produisant de petits tubes galvanisés, la sélection correcte doit être basée sur le diamètre du tube, l'épaisseur de la paroi, la qualité du matériau, les exigences de surface, la vitesse de production, la longueur de coupe et l'agencement de l'usine.
