Machine de fabrication de tuyaux en acier pour la construction et l'industrie selon la norme ASTM ZY-125

Informations sur le produit fini:

Vue d'ensemble du produit

La machine de fabrication de tubes en acier standard ASTM avec soudeur à haute fréquence à grande vitesse est conçue pour la production continue de tubes en acier soudés ERW utilisés dans la construction, le transport de fluides,structures mécaniques, les systèmes de protection contre les incendies, les cadres de meubles et les applications industrielles.

Cette ligne de production convient à l'acier au carbone, à l'acier laminé à froid, à l'acier laminé à chaud, à l'acier galvanisé et aux bandes d'acier à faible alliage.Il peut être configuré selon les normes de tuyauterie liées à l'ASTM telles que l'ASTM A53 pour les tuyaux en acier soudés et l'ASTM A500 pour les tubes structurels.

Ce n'est pas seulement une machine de fabrication de tuyaux. C'est une solution de production complète qui aide les fabricants à contrôler la précision de formage, la qualité des coutures de soudure, la stabilité de la taille du tuyau, la vitesse de production,et l'efficacité du traitement en aval.

Problème

Beaucoup d'usines de tuyaux sont confrontées au même problème: la machine peut produire du tuyau, mais le tuyau fini n'est pas assez stable pour l'exportation ou les applications basées sur des normes.

Les problèmes courants comprennent des coutures de soudure faibles, un diamètre extérieur instable, de grandes taches, une mauvaise droiture, une longueur de coupe inexacte, une faible vitesse et un taux de ferraille élevé lors d'un changement de bobine ou d'un changement de taille.

Pour la production de tuyaux ASTM, les clients ne se soucient pas seulement du fonctionnement de la machine, ils se soucient de savoir si le tuyau final peut répondre aux tolérances dimensionnelles, à la qualité du soudage, aux exigences en matière,et les performances des applications.

Une réponse claire

Une machine de fabrication de tuyaux en acier conforme à la norme ASTM doit être sélectionnée en fonction de la norme de tuyaux, de la plage de taille du tube, de l'épaisseur de la paroi, de la qualité de l'acier, de la vitesse de la ligne, de la puissance de soudage, de la précision de coupe,méthode de contrôle, et l'application finale.

La valeur fondamentale de la machine n'est pas seulement la vitesse élevée.

Cause de décès

Les problèmes de qualité des tuyaux proviennent généralement d'une mauvaise correspondance des processus.

Si l'alimentation en bande est instable, la section de formage ne peut pas maintenir la forme du tuyau constante.

Le soudage à haute fréquence nécessite également un contrôle précis de la puissance de soudage, de la vitesse de la ligne, de l'angle en V, de la pression de compression et de l'état de refroidissement.le tuyau peut avoir des défauts de couture de soudure cachés.

Pour la production de tuyaux à grande vitesse, l'accumulateur est également important. Sans stockage de bande suffisant, la section de formage et de soudage doit s'arrêter lors du changement de bobine.et qualité instable des tuyaux.

Une autre erreur fréquente est de choisir une machine uniquement en fonction de la vitesse maximale.et le système d'inspection peut soutenir une production stable.

Solution

Cette machine de fabrication de tuyaux en acier standard ASTM fournit une solution complète de production de tuyaux ERW, de la bobine d'acier au tuyau fini.

La ligne de production standard comprend le découler, le soudeur à cisaillement et à extrémité, l'accumulateur de bande, le moulin de formage, le soudeur à haute fréquence, le dispositif d'élimination des perles de soudage, la section de refroidissement, le moulin de dimensionnement,unité de redressement, une scie volante ou une scie à froid, une table de traitement et un équipement d'inspection optionnel.

La section de formage plie progressivement la bande d'acier en forme de tuyau rond, carré ou rectangulaire.Un procédé de formage correctement conçu aide à réduire les contraintes des bandes et améliore l'alignement des bords avant le soudage.

Le soudeur à haute fréquence chauffe rapidement les bords des bandes, puis les rouleaux pressent les bords chauffés pour former une couture de soudure longitudinale continue.

Après le soudage, le tuyau passe par l'enlèvement des perles, le refroidissement, le dimensionnement et le redressement. Ces sections aident à contrôler le diamètre, la forme, la droiture et la qualité de la surface du tuyau final.

Pour les clients ciblant les marchés liés à l'ASTM, la ligne peut être équipée d'essais de courant de tourbillon, d'essais ultrasoniques, d'essais hydrostatiques, de facettes d'extrémité, de marquage automatique, de regroupement et de systèmes d'emballage.

Zhongyue Metallurgy Equipment Technology peut personnaliser la machine de fabrication de tuyaux en fonction de la taille du tuyau, de l'épaisseur de la paroi, de la qualité du matériau, de la capacité annuelle, de la disposition de l'atelier, de l'alimentation,niveau d'automatisation, et les exigences en matière d'inspection.

Les spécifications

Les paramètres suivants sont des spécifications de référence. La configuration finale doit être confirmée en fonction de la taille du tuyau, de l'épaisseur de paroi, du matériau, de la vitesse de production et de la norme cible du client.

Application du projet

Cette machine de fabrication de tuyaux en acier convient aux fabricants qui produisent des tuyaux soudés standard pour les marchés de la construction, de la structure, de la mécanique et de l'industrie.

Construction et tuyauterie

La machine peut produire des tuyaux en acier soudés pour les structures de bâtiments, les échafaudages, les cadres de support, les garde-corps et l'utilisation générale de la construction.

Pour les applications de construction, la droiture des tuyaux, la qualité du soudage et la cohérence dimensionnelle affectent directement l'efficacité de l'installation et la fiabilité de la structure.

Pièces de transport de fluides

La ligne peut être configurée pour les tuyaux en acier soudés utilisés dans les systèmes de transport d'eau, de gaz, d'air et de fluides en général.

Pour cette application, la stabilité de la couture de soudure, la rondeur du tuyau, la qualité de coupe et le processus d'inspection sont importants pour une connexion sûre et un service à long terme.

Tubes mécaniques et industrielles

La machine peut produire des tuyaux utilisés pour les cadres de machines, les systèmes de convoyeurs, les bases d'équipement, les machines agricoles, les racks d'entrepôt et les composants industriels.

Ces produits nécessitent des dimensions de tuyaux stables et une qualité de production répétable pour réduire les problèmes de fabrication en aval.

Meubles et produits métalliques commerciaux

Pour les cadres de meubles, les rayonnages, les jambes de table, les tubes de chaise et les produits métalliques commerciaux, la machine peut se concentrer sur la qualité de la surface, la coupe lisse et la taille précise du tube.

Une chaîne de production stable permet de réduire les coûts de polissage, de soudage et d'assemblage lors du traitement ultérieur.

Production de tubes galvanisés

La machine peut également prendre en charge la production de tubes en acier galvanisé lorsqu'elle est assortie d'une matière première appropriée ou d'un procédé de galvanisation en aval.

Les tuyaux galvanisés sont largement utilisés dans les clôtures, les structures de serre, les supports extérieurs, les systèmes de montage solaire et les constructions en acier léger.

Comment fonctionne- t- il?

Le processus de production commence par le chargement de la bobine d'acier.

Le soudeur à cisaillement et à extrémité relie l'extrémité d'une bobine au début de la bobine suivante, ce qui réduit l'arrêt de la ligne et améliore la continuité de la production.

L'accumulateur stocke suffisamment de matériau de bande pour que la section de formage et de soudage puisse continuer à fonctionner pendant le changement de bobine.

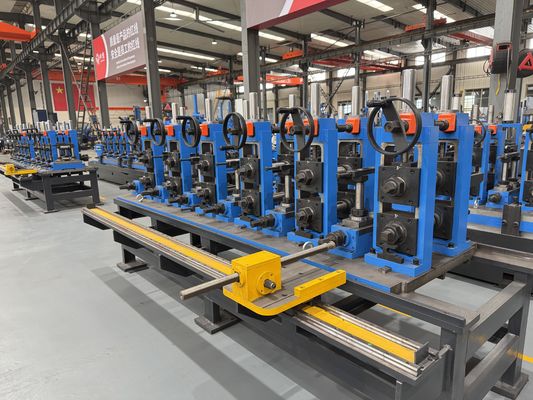

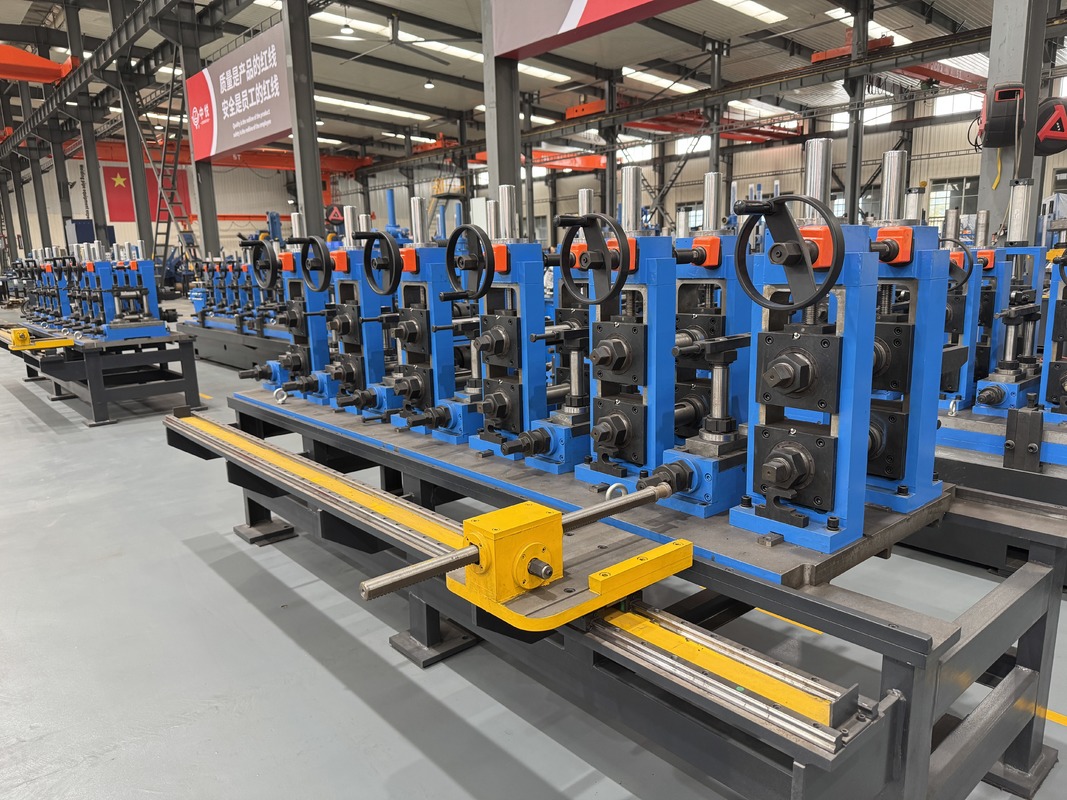

Le moulin de formage façonne progressivement la bande d'acier plat dans la forme de tuyau souhaitée à travers plusieurs supports de roulement.

Le soudeur à haute fréquence chauffe les bords de bande à grande vitesse. Les rouleaux de pressage pressent les deux bords chauffés ensemble et créent la couture de soudure longitudinale.

Le tuyau soudé passe ensuite par l'enlèvement des perles, le refroidissement, le dimensionnement et le redressement.

Enfin, la scie volante ou la scie à froid coupe le tuyau en longueurs fixes et le produit est transporté à la table de traitement pour inspection, collecte, regroupement ou traitement ultérieur.

Comment choisir

1. Confirmer la norme ASTM cible

Avant de choisir la machine, vérifiez si le tuyau final a besoin de la norme ASTM A53, ASTM A500, ASTM A513 ou d'une autre norme.

Différentes normes peuvent exiger une forme de tuyau, une qualité de matériau, une tolérance dimensionnelle, des performances mécaniques et un processus d'essai différents.

2Confirmez la taille du tuyau et l' épaisseur de la paroi.

Le diamètre du tuyau, la taille du tube carré, la taille du tube rectangulaire et l'épaisseur de la paroi déterminent le modèle de la machine, la conception du rouleau, la puissance du moteur, la puissance de soudage et le système de coupe.

Une machine pour petits tuyaux à paroi mince ne peut pas être utilisée comme usine de tuyaux à paroi épaisse sans une configuration appropriée.

3. Faire correspondre la vitesse élevée aux conditions réelles de production

La vitesse élevée ne signifie pas que toutes les tailles de tuyaux peuvent être produites à la vitesse maximale.

Pour les tuyaux plus petits et plus minces, une vitesse plus élevée est plus facile à atteindre.

4. Choisissez le bon soudeur à haute fréquence

Le soudeur à haute fréquence doit correspondre à la qualité du matériau, à la taille du tuyau, à l'épaisseur de la paroi et à la vitesse cible.

Une puissance de soudage insuffisante peut entraîner une faible adhérence des coutures. Une puissance excessive peut entraîner une surchauffe, de grosses taches et une qualité de soudage instable.

5. Sélectionnez Serre volante ou Serre froide

La scie volante convient à la production continue de tuyaux à grande vitesse et aux exigences générales de coupe.

La scie à froid est recommandée lorsque le client a besoin d'une meilleure surface de coupe, d'une moindre déformation, d'une précision de longueur plus élevée et d'une meilleure qualité de traitement en aval.

6. Planifier l' équipement d' inspection tôt

Si le tuyau final est utilisé pour l'exportation, les applications liées à la pression ou les marchés structurels de normes plus élevées, l'équipement d'inspection doit être planifié dès le début.

Les options courantes comprennent les tests de courant de tourbillon, les tests à ultrasons, les tests hydrostatiques, le face-à-face, le marquage, le regroupement automatique et l'emballage.

7Considérez l' expansion future des produits

Une bonne machine de fabrication de tuyaux doit répondre aux besoins actuels de production et laisser de la place pour les futures améliorations de produits.

Si l'usine peut produire plus tard des tuyaux plus grands, des murs plus épais ou des tuyaux de plus haute qualité, la chaîne devrait réserver sa capacité en support de formage, moteurs, puissance de soudage et systèmes d'automatisation.

Questions fréquentes

1Cette machine peut-elle produire un tuyau en acier standard ASTM?

Oui, la machine peut être configurée pour la production de tubes en acier soudés ASTM.

La conformité finale dépend de la matière première, de la taille du tuyau, de l'épaisseur de la paroi, de la qualité du soudage, de la tolérance dimensionnelle, du processus d'essai et de la norme ASTM exacte requise par le client.

2. Quel est le rôle du soudeur à haute fréquence?

Le soudeur à haute fréquence chauffe les bords des bandes avant le soudage par pressage.

Il s'agit d'une des parties les plus importantes de la ligne de production de tuyaux ERW, car la résistance de la couture de soudage, l'état d'embouchure et la vitesse de production sont directement liés à la stabilité du soudage.

3La machine peut-elle produire des tuyaux ronds et carrés?

La machine peut être configurée pour produire des tubes ronds, carrés et rectangulaires.

Pour les tubes carrés et rectangulaires, les clients peuvent choisir le moulage ronde-carré ou le moulage carré direct en fonction de la gamme de produits et de la fréquence de changement de taille.

4. La vitesse de 120 m/min est-elle adaptée à toutes les tailles de tuyaux?

Non, la vitesse maximale dépend du diamètre du tuyau, de l'épaisseur de la paroi, de la qualité du matériau, de la puissance de soudage, de la stabilité du moulage et de la méthode de coupe.

Pour les tuyaux de grand diamètre ou à paroi épaisse, une vitesse pratique inférieure est généralement recommandée pour assurer une qualité stable.

5Quelles informations sont nécessaires avant de faire un devis?

Les principales informations comprennent la taille des tuyaux, l'épaisseur des parois, la qualité de l'acier, la norme des tuyaux, la vitesse de production, la capacité annuelle, l'alimentation électrique, la disposition de l'atelier, la longueur de coupe,et exigences en matière d'inspection.

Si le client peut fournir des dessins de tuyaux finis ou une norme ASTM cible, la configuration de la machine sera plus précise.
