Machine de fabrication de tubes en acier galvanisé avec soudage à haute fréquence pour la construction et la production de tuyaux industriels

Tube en acier galvanisé de 4 pouces, tube de clôture en acier, machine de fabrication de tubes automatique

Principaux paramètres techniques de la machine de fabrication de tubes ZY89

Présentation du produit

La machine de fabrication de tubes en acier galvanisé avec soudage à haute fréquence est conçue pour la production continue de tubes en acier galvanisé soudés à partir de bandes d'acier galvanisé ou de bandes d'acier au carbone pour une galvanisation ultérieure.

Cette ligne de production convient aux tubes de construction, aux tubes de clôture, aux tuyaux de serre, aux tubes de montage solaire, aux cadres de meubles, aux structures en acier léger, aux tubes d'échafaudage et aux produits de tuyauterie industriels généraux.

La valeur clé de cette machine n’est pas seulement la fabrication d’une forme de tube. Il aide les fabricants à contrôler la précision du formage, la stabilité des cordons de soudure, la protection du revêtement de zinc, la qualité de coupe et l'efficacité continue de la production.

Problème

De nombreux fabricants de tubes galvanisés sont confrontés à des problèmes de qualité lors d’une production à grande vitesse.

Les problèmes courants incluent les dommages au revêtement de zinc, les cordons de soudure instables, la mauvaise rondeur des tubes, les grosses bavures, la longueur de coupe imprécise, les rayures de surface et le taux de rebut élevé lors du changement de bobine.

Pour la production de tubes en acier galvanisé, le défi est différent de celui des tubes en acier au carbone ordinaires. Le revêtement de zinc doit être protégé autant que possible lors du formage, du soudage, du dimensionnement et de la manipulation.

Réponse claire

Une machine de fabrication de tubes en acier galvanisé qualifiée doit être sélectionnée en fonction de la taille du tube, de l'épaisseur de la paroi, de l'état du matériau zingué, de la puissance de soudage, de la vitesse de la ligne, de la méthode de formage, de la précision de coupe et de l'application finale.

La bonne configuration de la machine permet de protéger le revêtement, d’améliorer la qualité des cordons de soudure, de réduire les rebuts et de maintenir la stabilité de la production.

Cause

Les problèmes de qualité des tubes en acier galvanisé proviennent généralement d’un mauvais contrôle de la pression de formage, de la chaleur de soudage et de la manipulation de la surface.

L'acier galvanisé a un revêtement de zinc en surface. Pendant le profilage, une pression excessive ou une conception de rouleau inadaptée peut rayer ou endommager le revêtement.

Dans la section de soudage, le soudage à haute fréquence chauffe rapidement les bords de la bande. Si la chaleur de soudage est trop élevée, le revêtement de zinc près du cordon de soudure peut brûler excessivement. Si la chaleur est trop faible, le cordon de soudure risque de ne pas adhérer correctement.

L’état des bords de la bande affecte également la qualité de la soudure. Une mauvaise découpe, une alimentation instable ou un alignement incorrect des bords peuvent provoquer des défauts du cordon de soudure, des problèmes de bavures et une déformation du tube après le dimensionnement.

Une autre cause fréquente est une production instable lors du changement de bobine. Sans un accumulateur efficace, la section de formage et de soudage peut s'arrêter fréquemment, entraînant des déchets de redémarrage et une qualité instable des tubes finis.

Solution

Cette machine de fabrication de tubes en acier galvanisé fournit une solution complète de production de tubes soudés, de la bobine d'acier au tube fini.

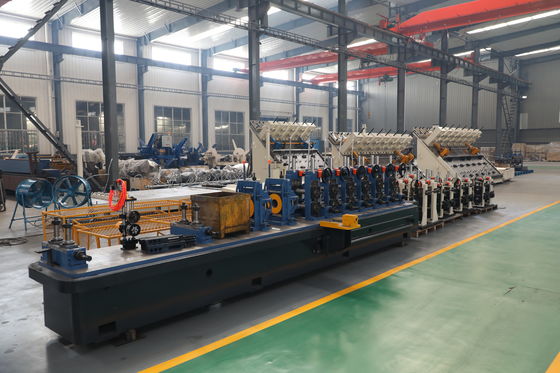

La ligne complète comprend normalement un dérouleur, une cisaille et une soudeuse d'extrémité, un accumulateur de bandes, un broyeur de formage, un système de soudage à haute fréquence, un dispositif d'élimination des cordons de soudure, une section de refroidissement, un broyeur de dimensionnement, une unité de redressage, une scie volante ou une scie à froid, une table de sortie et un système d'emballage en option.

La section de formage façonne progressivement la bande d'acier galvanisé en un tube rond, carré ou rectangulaire. Une conception appropriée des rouleaux aide à réduire les dommages à la surface et améliore la stabilité de la forme du tube.

Le système de soudage à haute fréquence chauffe les bords de la bande et réalise le soudage longitudinal à l'aide de rouleaux presseurs. Ce procédé convient à la production continue de tubes en acier galvanisé car il offre un rendement élevé, un soudage stable et une bonne continuité de production.

Après le soudage, le tube passe par des sections de retrait des cordons, de refroidissement, de dimensionnement et de redressage. Ces sections contrôlent la dimension finale du tube, sa rondeur, sa rectitude et la qualité de coupe.

Pour les clients ayant des exigences de production plus élevées, la ligne peut être équipée de systèmes d’inspection en ligne, de marquage automatique, de regroupement automatique et d’emballage automatique.

Zhongyue Metallurgy Equipment Technology peut personnaliser la machine en fonction des dessins de tubes, de la qualité du matériau, de l'état du revêtement de zinc, de l'épaisseur de la paroi, de la vitesse de production, de la disposition de l'atelier, de l'alimentation électrique et des exigences du marché final.

Caractéristiques

Les spécifications suivantes sont des paramètres de référence. La configuration finale doit être confirmée en fonction de la taille du tube, de l'épaisseur de la paroi, de l'état du matériau, de la vitesse de la ligne et de l'application.

Application

Cette machine de fabrication de tubes en acier galvanisé convient aux usines produisant des tubes soudés résistants à la corrosion pour les marchés de la construction, des structures extérieures, du mobilier, de l'agriculture et de l'industrie.

Construction et structures légères en acier

Les tubes en acier galvanisé sont largement utilisés dans les charpentes de bâtiments, les structures de support, les garde-corps, les composants d'échafaudage et la construction en acier léger.

Pour ces applications, la rectitude des tubes, la qualité des cordons de soudure et la cohérence dimensionnelle affectent directement l’efficacité de l’installation.

Production de clôtures et de garde-corps

La machine peut produire des tuyaux ronds galvanisés, des tubes carrés et des tubes rectangulaires pour les clôtures, les garde-corps, les barrières routières et les structures de protection extérieure.

Ces produits nécessitent une taille de tube stable, un bon état de surface et une précision de coupe fiable.

Serres et structures agricoles

Les tubes galvanisés sont couramment utilisés dans les cadres de serres, les supports agricoles, les structures d'irrigation et les installations agricoles extérieures.

Le revêtement de zinc contribue à améliorer la résistance à la corrosion, tandis que le formage stable contribue à réduire les problèmes d'assemblage sur site.

Systèmes de montage solaire

Les tubes en acier galvanisé conviennent aux structures de montage de panneaux solaires, aux supports au sol, aux supports de toit et aux cadres en acier associés.

Pour les applications de montage solaire, la cohérence des tubes et la stabilité de la production par lots sont importantes pour une installation rapide.

Meubles et produits métalliques commerciaux

La machine peut également produire des tubes en acier galvanisé pour les cadres de table, les cadres de chaises, les étagères, les présentoirs, les supports de stockage et les produits métalliques commerciaux.

Pour ces produits, une coupe douce, une forme de tube stable et un bon aspect de surface contribuent à réduire les coûts de traitement en aval.

Comment ça marche

Le processus de production commence par le chargement des bobines d'acier galvanisé. Le dérouleur maintient la bobine et alimente la bande dans la ligne de production.

La soudeuse de cisaillement et d'extrémité relie l'extrémité d'une bobine à la tête de la bobine suivante. Cela permet de réduire les temps d’arrêt pendant la production continue.

L'accumulateur de bandes stocke suffisamment de matériau pour que la section de formage et de soudage puisse continuer à fonctionner pendant le changement de bobine.

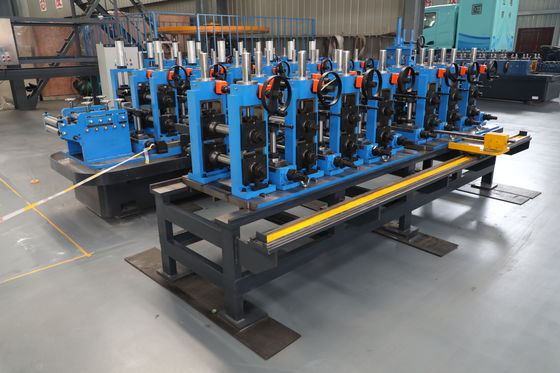

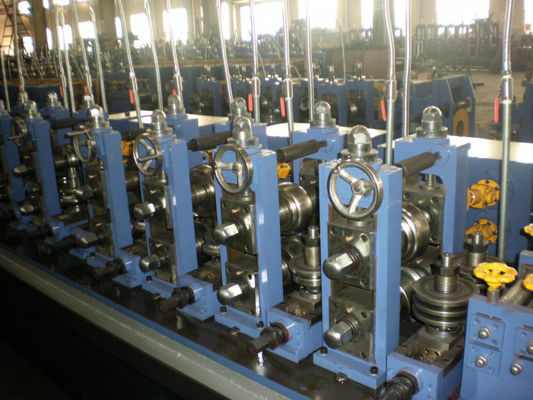

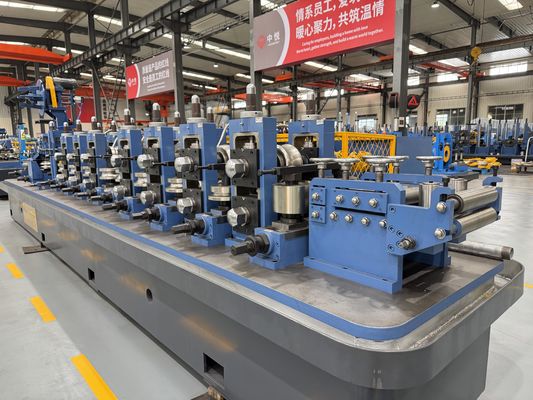

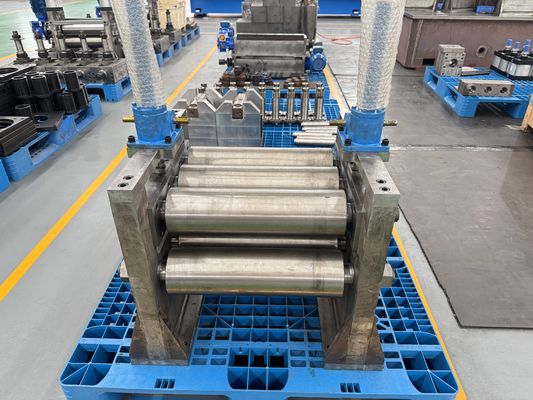

Le laminoir de formage plie progressivement la bande plate d'acier galvanisé pour lui donner la forme de tube requise. La conception des rouleaux et la précision du guidage sont importantes pour réduire les rayures sur le revêtement.

La soudeuse à haute fréquence chauffe rapidement les bords de la bande. Les rouleaux presseurs pressent les bords chauffés ensemble pour former un cordon de soudure longitudinal continu.

Après soudage, le cordon extérieur est retiré et le tube entre dans les sections de refroidissement et de dimensionnement. Le broyeur de dimensionnement contrôle le diamètre final, la forme et la rectitude du tube.

Enfin, la scie volante ou scie à froid coupe le tube en longueurs fixes. Les tubes finis sont envoyés à la table de sortie pour inspection, collecte, regroupement ou emballage.

Comment choisir

1. Confirmez le type de matériau

La première étape consiste à confirmer si l’usine utilise des bandes d’acier pré-galvanisées ou produit des tubes soudés noirs pour une galvanisation à chaud ultérieure.

Ces deux filières de production ont des exigences différentes en matière de formage, de soudage, de protection de surface et de manutention en aval.

2. Confirmez la forme et la plage de tailles du tube

Les tuyaux ronds, les tubes carrés et les tubes rectangulaires nécessitent des conceptions de rouleaux et des systèmes de dimensionnement différents.

Le client doit fournir la taille minimale et maximale du tube, la plage d’épaisseur de paroi et les spécifications de production communes.

3. Faites correspondre la puissance de soudage avec l’épaisseur de la paroi

La puissance de soudage à haute fréquence doit correspondre à la taille du tube, à l’épaisseur de la paroi, à la qualité du matériau et à la vitesse de production.

Une puissance de soudage insuffisante peut entraîner une faible liaison par soudure. Une puissance de soudage excessive peut augmenter les dommages causés par la chaleur à proximité du revêtement de zinc et créer des bavures plus grosses.

4. Protégez le revêtement de zinc

Pour la production de tubes en acier prégalvanisés, la protection du revêtement est très importante.

La machine doit utiliser une conception de rouleau appropriée, un guidage fluide, une pression de formage stable et des dispositifs de manipulation appropriés pour réduire les rayures et les dommages au revêtement.

5. Choisissez la bonne méthode de coupe

La scie volante convient à la production continue à grande vitesse et aux exigences générales de coupe.

La scie à froid est recommandée lorsque le client a besoin d'extrémités de coupe plus lisses, de moins de bavures, d'une plus grande précision de longueur et d'une meilleure qualité d'assemblage en aval.

6. Sélectionnez le bon niveau d'automatisation

Les usines ayant des exigences de production élevées devraient envisager l’alimentation automatique, le contrôle automatique, l’inspection en ligne, le marquage, le regroupement et l’emballage automatiques.

Une automatisation plus poussée peut réduire la manutention manuelle, améliorer la stabilité de la production et réduire les coûts de main-d'œuvre.

7. Envisagez l'expansion future du produit

Si l'usine peut produire plus tard des tubes plus gros, des produits à parois plus épaisses ou des produits d'exportation de qualité supérieure, la ligne doit réserver une capacité suffisante pour les supports de formage, les moteurs, la puissance de soudage et le système de découpe.

Une bonne machine doit répondre aux besoins de production actuels et soutenir la croissance future du marché.

FAQ

1. Cette machine peut-elle produire directement des tubes en acier galvanisé ?

Oui. La machine peut produire des tubes soudés à partir de bandes d'acier galvanisées.

Il peut également être configuré pour la production de tubes en acier au carbone si le client envisage de galvaniser le tube après soudage.

2. Le soudage à haute fréquence endommagera-t-il le revêtement de zinc ?

Le soudage à haute fréquence chauffe les bords de la bande, ce qui peut affecter le revêtement près du cordon de soudure.

Une configuration appropriée de la machine peut réduire l’impact thermique excessif, contrôler la formation de bavures et améliorer la stabilité du cordon de soudure.

3. Quelles formes de tubes la machine peut-elle produire ?

La machine peut être configurée pour produire des tubes ronds, des tubes carrés et des tubes rectangulaires.

Pour les tubes carrés et rectangulaires, les clients peuvent choisir le formage rond à carré ou le formage carré direct en fonction de la gamme de produits et de la fréquence de changement de taille.

4. Quelles informations sont nécessaires avant le devis ?

Le client doit fournir la forme du tube, la gamme de tailles de tube, l'épaisseur de paroi, le type de matériau, l'état du revêtement de zinc, la vitesse de production, la longueur de coupe, la disposition de l'atelier, l'alimentation électrique et l'application finale.

Des dessins de tubes ou des exemples de photos peuvent contribuer à rendre la configuration technique plus précise.

5. La machine peut-elle être personnalisée ?

Oui. La machine peut être personnalisée en fonction de la taille du tube en acier galvanisé, de l'épaisseur de la paroi, de l'état du matériau, de la vitesse de production, de la puissance de soudage, de la méthode de coupe, du niveau d'automatisation et de l'agencement de l'atelier.

Zhongyue Metallurgy Equipment Technology peut fournir la configuration de la machine, la conception de l'agencement, la communication technique, les conseils d'installation et le support après-vente pour les projets de production de tubes galvanisés.
