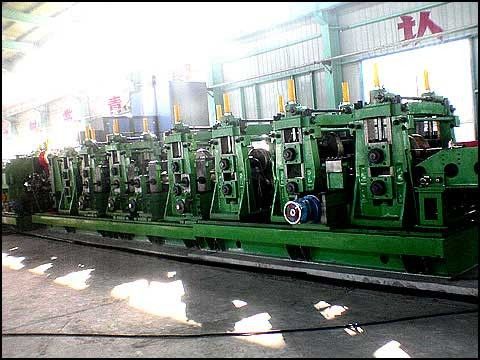

Fabrication de tubes en acier laminés à chaud pour la fabrication de tubes ronds en acier de 88,9 mm et 273 mm

Technologie Depuis 1994, améliorer pendant nous-mêmes Production

Modèle de machine: ZY-273

Vue d'ensemble du produit

Le moulin à tubes en acier laminé à chaud est conçu pour produire des tubes en acier soudés ronds dont le diamètre extérieur varie de 88,9 mm à 273 mm.

Il convient aux fabricants qui ont besoin d'une production stable de tubes ronds de taille moyenne et grande pour la construction, le génie structurel, la transmission de fluides, les cadres de machines,et applications industrielles de tuyaux en acier.

Cette ligne utilise des bandes d'acier laminées à chaud comme matière première.la bande est transformée en tubes en acier rond ERW.

Problème

Beaucoup de fabricants de tubes en acier sont confrontés au même problème: la production de tubes ERW de grand diamètre ne consiste pas seulement à former un tube rond.couture de soudure cohérente, la qualité de surface acceptable et la vitesse de production fiable.

Lorsque la taille du tube atteint 88,9 mm à 273 mm, de petites erreurs dans l'alimentation des bandes, l'angle de formage, l'alignement des bords, la chaleur de soudage ou la pression de dimensionnement peuvent entraîner une ovalité, une mauvaise qualité de soudage,longueur de coupe instable, et un taux de ferraille élevé.

Réponse directe

Cette usine de tubes ERW résout le problème de production de tubes en acier rondes de taille moyenne et grande en combinant des supports de formage lourds, le soudage à haute fréquence, le dimensionnement de précision, l'accumulation stable de bandes,et outils personnalisés pour 88Production de tubes de 273 mm.

Il ne s'agit pas seulement d'une exposition de produit, mais d'une solution de production complète pour les acheteurs qui ont besoin de construire ou de moderniser une ligne de fabrication de tubes en acier rond de grand diamètre.

Cause de décès

La production de tubes en acier laminés à chaud de grand diamètre présente des difficultés techniques plus élevées que la production de petits tubes.

La bande d'acier laminée à chaud a généralement une épaisseur plus élevée, une force de rebond plus forte, une échelle de surface et une éventuelle variation de largeur ou d'épaisseur.le bord de la bande doit être guidé avec précision avant le soudageSi l'alignement des bords est instable, la couture de soudage peut devenir faible ou inégale.

Une autre cause fréquente de défaillance de la production est une mauvaise coordination entre la vitesse de formage, la puissance de soudage, la force de compression et la condition de refroidissement..Si la chaleur est trop élevée, la zone de soudure peut brûler, se déformer ou créer un excès de bosse.

Pour les tubes de 88,9 mm à 273 mm, la résistance du châssis de la machine et la conception du rouleau sont également importantes.déviation de diamètre, problèmes de droiture et faible rendement.

La conclusion est claire: la production de grands tubes ERW nécessite une conception complète du procédé, et non seulement une section de machine.

Solution

Cette usine de tubes ERW en acier laminé à chaud est construite comme une ligne de production complète pour la fabrication de tubes ronds stables.

La ligne peut être configurée avec un coulissant, un soudeur à cisaillement et à extrémité, un accumulateur, une section de formage, un système de soudage à haute fréquence, une unité de pressage, un traitement des perles de soudage, une section de refroidissement, une section de dimensionnement,unité de redressement, une scie volante, et une table de course.

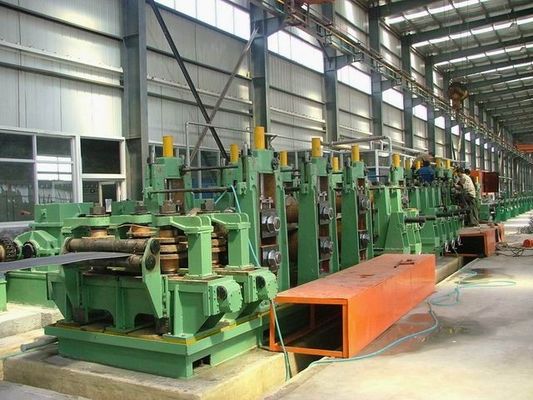

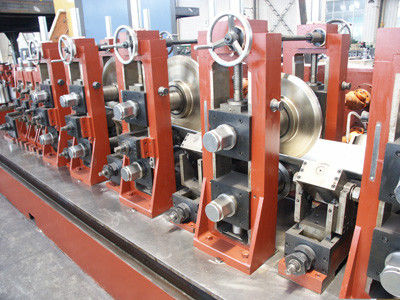

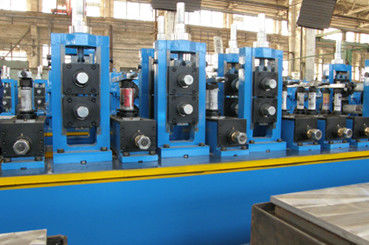

Pour la section de formage, l'usine utilise plusieurs supports de formage à rouleaux pour former progressivement la bande laminée à chaud en un tube rond.

Pour la section de soudage, le système de soudage à haute fréquence chauffe rapidement les bords de bande.

Pour la section de dimensionnement, le tube soudé est corrigé au diamètre et à la rondeur visés.ou traitement en aval.

Zhangjiagang Zhongyue Metallurgy Equipment Technology peut personnaliser la ligne en fonction du diamètre du tube, de l'épaisseur de la paroi, de la qualité de l'acier, des exigences de sortie, de la disposition de l'atelier, de l'alimentation locale,et la norme de produit cible de l'acheteur.

La solution finale est une ligne de production qui aide les clients à réduire les coûts d'essais et d'erreurs, à améliorer la consistance des tubes et à construire un processus de production de tubes ERW de grande taille plus fiable.

Les spécifications

Les spécifications suivantes sont basées sur la gamme de production de tubes ERW ronds de 88,9 mm ≈ 273 mm. Les paramètres finaux doivent être confirmés selon l'épaisseur de paroi, la qualité de l'acier, la vitesse de production,exigences en matière de soudage, et la disposition de l'usine.

Application du projet

Cette usine de tubes de soudage est adaptée aux usines produisant des tubes en acier de taille moyenne et grande.

Construction et tubes structurels

La ligne peut produire des tubes ronds pour les structures en acier, les systèmes de soutien des bâtiments, les colonnes, les cadres et les projets de construction en général.

Pour cette application, les acheteurs se concentrent généralement sur la précision du diamètre du tube, la résistance de la couture de soudage, la droiture et la sortie stable.

Tubes et tubes pour machines et tuyaux industriels

La machine peut être utilisée pour produire des tubes ronds pour les cadres de machines, les supports d'équipement, les systèmes de convoyeurs, les machines agricoles et la fabrication industrielle.

Pour cette application, le tube doit avoir une rondeur stable et une épaisseur de paroi constante pour supporter la coupe, le soudage, le pliage ou l'assemblage.

Pipe de transmission de fluide

Avec la bonne configuration de soudage et l'équipement d'inspection, la ligne peut supporter la production de tubes soudés utilisés pour l'eau, le fluide basse pression et les applications générales de pipeline.

Pour cette application, les clients devraient envisager d'ajouter des essais hydrauliques, des essais de courant de tourbillon, des essais à ultrasons ou des équipements tournés vers l'extrémité en fonction des exigences du marché.

Projets d'infrastructure et d'ingénierie

Les grands tubes ronds de 88,9 mm à 273 mm sont souvent utilisés dans les installations routières, les garde-corps, les supports structurels, les supports de tuyauterie et les composants en acier d'ingénierie.

Pour cette application, la stabilité de la production et l'efficacité du changement de taille sont importantes car les usines peuvent avoir besoin de gérer différentes spécifications de tubes pour différentes commandes de projet.

Comment fonctionne- t- il?

Le procédé commence par des bobines d'acier laminées à chaud, qui sont chargées sur le découler et introduites dans la ligne.

La tête et la queue de bande peuvent être reliées par l'unité de cisaillement et de soudage, ce qui réduit les temps d'arrêt et permet une production continue lors du changement de bobine.

L'accumulateur stocke le matériau de bande avant la section de formage. Cela permet à la section de formage et de soudage de continuer à fonctionner pendant que l'opérateur prépare la prochaine bobine.

Dans la section de formage, la bande plate est progressivement façonnée en un tube rond ouvert.

Dans la section de soudage, un courant à haute fréquence chauffe les bords de bande.

Après le soudage, le tube passe par le refroidissement et le dimensionnement.

Enfin, le tube est coupé à la longueur requise par la scie volante ou la scie à froid et transféré à la table de décharge pour la collecte, l'inspection ou l'emballage.

La conclusion est simple: une production stable de tubes ERW dépend de l'alimentation continue des bandes, d'un formage précis, d'un soudage contrôlé, d'un dimensionnement précis et d'une découpe fiable.

Comment choisir

1. Choisissez selon la plage de diamètre du tube

Si votre gamme de produits principale est constituée de tubes ronds de 88,9 mm à 273 mm, cette ligne est adaptée à la production de tubes ERW de diamètre moyen et grand.

Si vous avez besoin à la fois d'un tube rond et d'un tube carré, la conception du moulage et du dimensionnement doit être discutée séparément, car les exigences en matière d'outillage et en aval peuvent changer.

2Choisissez par épaisseur de paroi

L'épaisseur de la paroi affecte directement la force de formage, la puissance du moteur, la puissance de soudage, le matériau de roulement et la résistance du châssis de la machine.

Une bande laminée à chaud plus épaisse nécessite des supports plus solides, une rigidité de formage plus élevée et un contrôle de la chaleur de soudure plus minutieux.

3Choisissez selon la qualité de l'acier

Différents types d'acier ont un comportement de formage différent.

Avant de confirmer le modèle de la machine, les acheteurs doivent fournir la qualité de l'acier, la largeur de bande, la plage d'épaisseur et la norme de tube cible.

4. Choisissez selon les exigences de sortie

Si l'acheteur a besoin d'une production annuelle élevée, la ligne doit être équipée d'un accumulateur approprié, d'un système d'entraînement stable, d'un système de coupe efficace et d'un contrôle d'automatisation fiable.

Pour une production basée sur des projets et avec de nombreux changements de taille, la conception de l'outillage et la méthode de changement de taille doivent être envisagées dès le début.

5. Choisir selon l' utilisation finale du tube

Les tubes de construction, les tubes mécaniques et les tubes fluides ont des exigences de qualité différentes.

Pour des exigences de qualité plus élevées, les acheteurs peuvent avoir besoin d'équipements supplémentaires tels que des tests de couture de soudure, des testeurs hydrauliques, des machines de redressement, des machines orientées vers l'extrémité, du système de marquage ou du système d'emballage automatique.

6. Choisissez selon la disposition de l'usine

Le moulin à tubes doit correspondre à la longueur de l'atelier de l'acheteur, à la capacité de la grue, à la surface de stockage des bobines, à l'alimentation électrique, à l'état des fondations et au débit de matériaux.

Une bonne disposition réduit le temps de manutention, améliore la sécurité et facilite l'exploitation quotidienne.

Questions fréquentes

1Quelle taille de tube peut produire cette usine de tubes ERW?

Cette usine de tubes est conçue pour la production de tubes en acier rond de 88,9 mm à 273 mm de diamètre extérieur.,et la configuration de soudage.

2Cette machine est-elle adaptée pour les bandes d'acier laminées à chaud?

Oui, la ligne est conçue pour la production de tubes en acier laminés à chaud, parce que la bande laminée à chaud a une force de formage et des caractéristiques de surface plus élevées, les supports de formage, l'outillage de roulement, la puissance de soudage,et la section de dimensionnement doit être assortie avec soin.

3La ligne peut-elle produire des tubes en acier?

Il peut produire des tubes en acier soudés ronds pour la construction, les cadres structurels, les supports d'ingénierie, la fabrication de machines et d'autres utilisations industrielles.le matériel d'inspection et de finition requis doit être confirmé avant la production.

4Quelles informations sont nécessaires avant de faire un devis?

Les acheteurs doivent fournir la plage de diamètre extérieur du tube, la plage d'épaisseur de paroi, la qualité de l'acier, la largeur de bobine, la vitesse de production visée, l'application finale du tube, l'alimentation électrique locale, la disposition de l'atelier,et les équipements en aval requis.

5La ligne de production peut-elle être personnalisée?

Oui, la ligne peut être personnalisée en termes de conception de moulage, de système de soudage, de méthode de coupe, de niveau d'automatisation, de plage de vitesse, d'équipement auxiliaire et de disposition.La personnalisation est importante car la production de tubes ERW de grand diamètre dépend de la gamme réelle de produits de l'acheteur et des conditions d'usine.

Contenu de soutien recommandé pour une meilleure couverture de la recherche

Article technique: Comment contrôler la qualité de la soudure dans la production de tubes ERW de grande taille

Cet article peut expliquer l'entrée de chaleur de soudage, la pression de compression, la préparation du bord, le refroidissement de la couture de soudage et les défauts de soudage courants.Il soutient les acheteurs qui recherchent des solutions techniques avant d'acheter un moulin à tubes.

Article de l'industrie: Pourquoi les tubes à chaud laminés sont utilisés dans les projets de construction et industriels

Cet article peut expliquer la demande de tubes rondes soudés de taille moyenne et grande dans les structures en acier, les infrastructures, les machines et le transport de fluides.

Cas d'application: usine de tubes à tubes de 88,9 mm à 273 mm pour la fabrication de tuyaux structurels

Cette page de cas peut montrer la disposition de l'atelier, le flux de processus, les échantillons de tubes, le résultat de mise en service et l'application du client.

Résumé final

Le broyeur de tubes en acier laminé à chaud pour la production de tubes en acier rondes de 88,9 mm et 273 mm est une solution complète pour les fabricants qui ont besoin d'une production stable de tubes soudés de grand diamètre.

Il aide à résoudre les problèmes clés de précision de formage, de stabilité de la couture de soudage, de rondeur du tube, de précision de coupe et de continuité de production.

Pour les acheteurs, le bon choix devrait être basé sur la taille du tube, l'épaisseur de la paroi, la qualité de l'acier, la cible de sortie, la norme d'application et la disposition de l'usine.

Processus de fabrication du moulin à tubes ERW:

Selon les différents clients, les machines consistent en différents processus, mais notre société ayant le processus de production standard comme soufflé, ceci est pour votre référence,Supposons que votre entreprise ait des besoins particuliers, nous pourrions discuter et faire votre conception spéciale.

Uncoiler→ machine à cisailler et souder→ accumulateur (cage) →machine à forger→ soudage HF→ machine à dimensionner→ scie volante (scie à froid) → table de finition
